四足可变形移动执行机器人机构

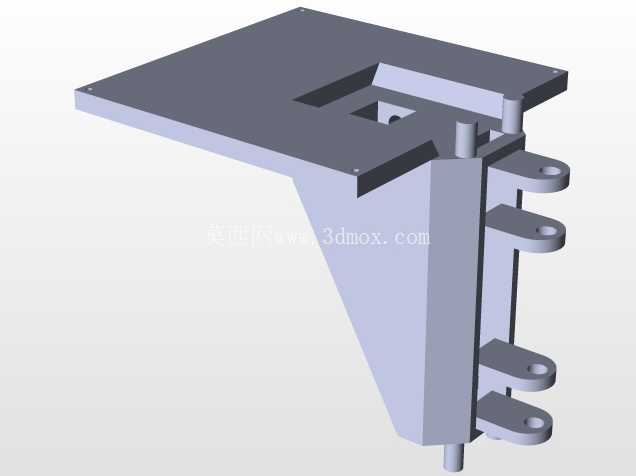

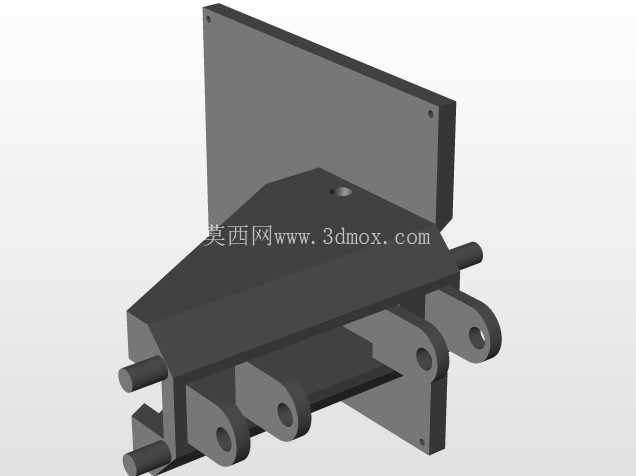

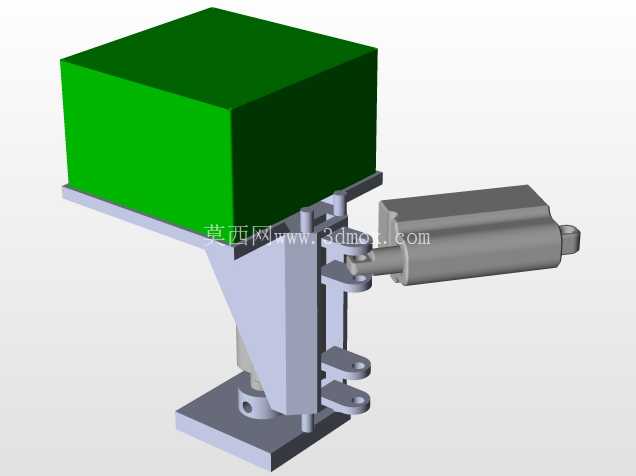

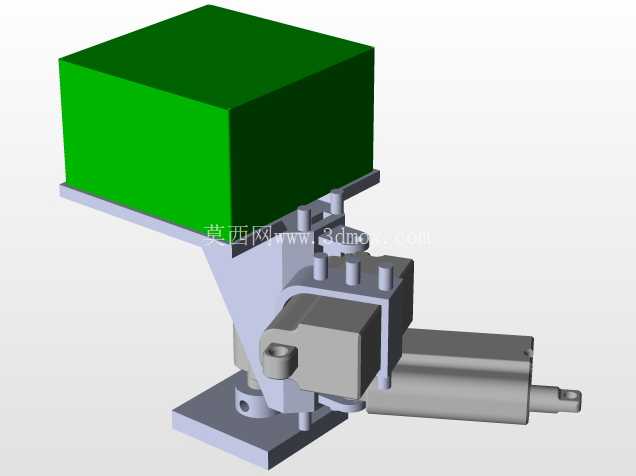

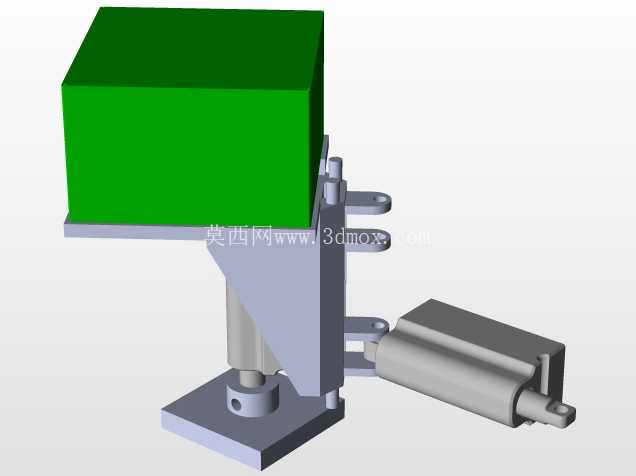

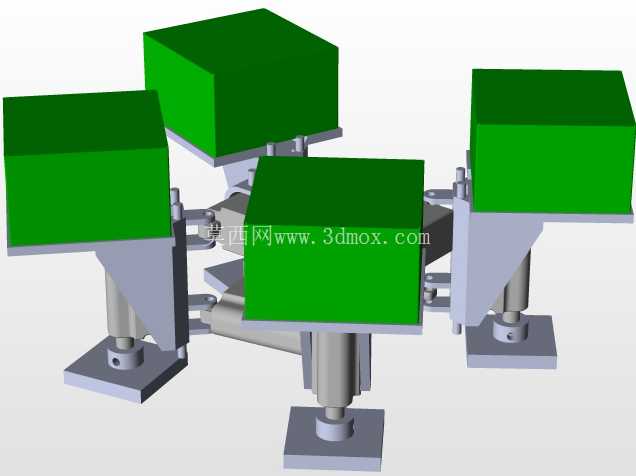

　　这套四足变形机构的核心设计逻辑，是围绕非结构化地形的通行需求搭建的，区别于传统轮式、履带式移动平台，它可以通过四条支腿的独立伸缩与姿态调整，完成台阶攀爬、沟壑跨越、狭小空间姿态重构等动作，适配巡检、勘探、狭小空间作业等多种场景。从结构布局来看，四条支腿呈中心对称分布在核心基体四周，每条支腿都集成了独立的线性执行单元，执行器的选型参考了微型线性推杆的安装尺寸，推杆的固定端与中心基体铰接，活动端与足端支撑座连接，同时支腿的侧向支撑构件采用三角加强结构，既保证了支腿伸缩过程中的侧向刚度，又预留了足够的摆动角度空间，避免运动过程中出现构件干涉。

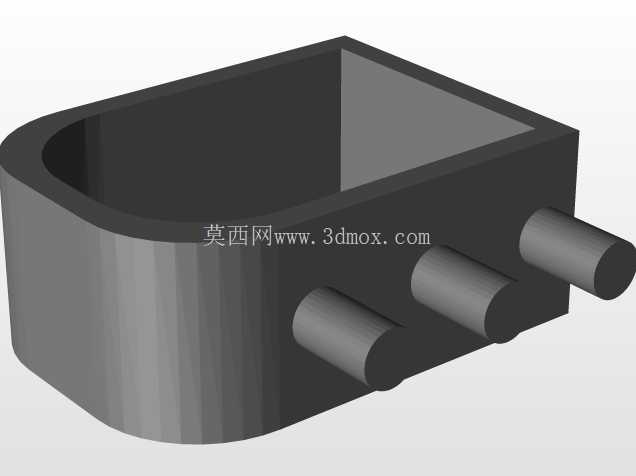

　　在实际应用场景中，这类机构可以搭载小型检测传感器，进入工业管道内部、灾后建筑废墟缝隙等轮式设备无法抵达的区域，通过变形调整自身整体轮廓尺寸，在狭窄通道内收拢支腿减小横向占用空间，在遇到垂直障碍时伸出对应支腿抬升基体高度，完成越障动作。设计过程中，足端采用了方形平底支撑结构，相比点接触式足端，它可以在平整地面提供更大的支撑面积，降低单位面积压强，避免在松软材质表面出现下陷问题，同时足端与推杆输出端采用铰接连接，允许支腿在小范围内自适应调整支撑角度，抵消地面不平整带来的受力偏载，减少执行器的径向受力，延长线性执行单元的使用寿命。

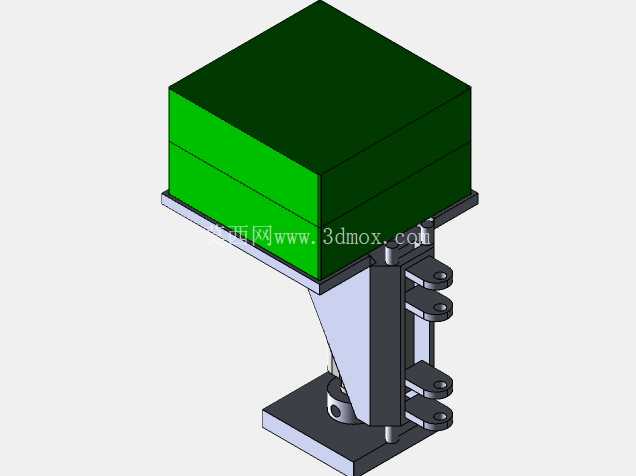

　　中心基体采用方块式模块化设计，四个安装面分别对应一条支腿的铰接点位，安装孔位按照标准微型推杆的法兰尺寸预留，后期可以根据负载需求更换不同行程、不同推力的执行单元，不需要重新加工核心基体构件，降低了迭代改造成本。从安装边界来看，机构在完全收拢状态下，整体外轮廓可以控制在较小的立方体范围内，方便通过狭小的检修入口，在支腿完全展开时，足端形成的支撑面直径可以达到收拢状态的2倍以上，大幅提升站立状态的稳定性，即使在倾斜坡面也能通过调整不同支腿的伸出长度，保持核心基体的水平状态，为搭载的检测设备、作业工具提供稳定的安装基准。

　　在运动逻辑设计上，四条支腿可以独立控制伸缩量，既可以实现对角步态的慢速行走，也可以在需要固定作业时，将四条支腿调整到合适长度形成稳定支撑，相当于一个可自适应调整高度和水平度的移动作业平台，不需要额外搭建支撑脚架。支腿的侧向支撑构件采用轻质合金加工的思路，在保证结构强度的前提下降低整体自重，减少执行器的负载消耗，提升单次能源补给的续航时长。考虑到实际作业中可能遇到的磕碰问题，所有构件的棱边都做了倒圆角处理，避免在狭窄空间移动时勾挂线缆、杂物，同时铰接点位都预留了润滑脂加注通道，长期在多粉尘环境作业时可以定期加注润滑脂，减少铰接副的磨损量。这套机构没有采用复杂的多自由度关节设计，而是用单自由度线性执行器配合固定铰接支点实现姿态调整，大幅降低了控制逻辑的复杂度，同时减少了活动关节的数量，降低了故障概率，更适合在无人值守的作业场景中长期使用。在负载分配设计上，核心基体的重心始终落在四条支腿形成的支撑多边形内部，不管是行走过程还是站立作业状态，都不会出现重心超出支撑范围导致的倾覆问题，支腿的受力路径从足端支撑座经过侧向加强构件传递到中心基体，线性执行器主要承受轴向推力，不承担额外的弯矩载荷，最大化发挥线性推杆的推力性能。
