彗星SCD1微分齿轮传动机构三维设计

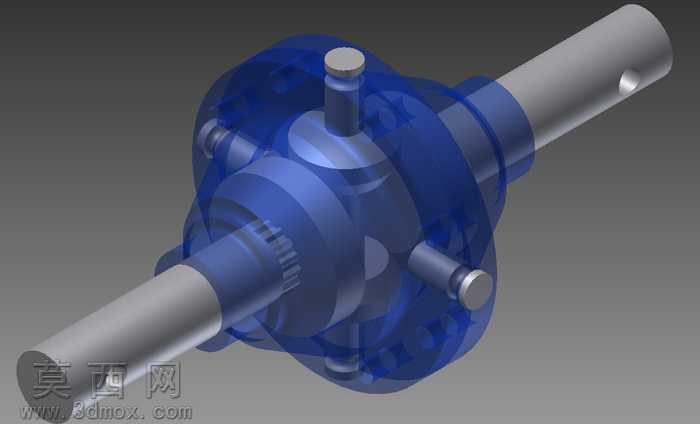

本作品为彗星SCD1微分齿轮传动机构的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建，首先针对贯穿机构的中心传动轴进行基准定位，以轴的回转中心为全局装配基准，依次完成轴上各定位轴肩、销孔、装配轴段的特征绘制，保证轴类零件的同轴度公差符合机械设计规范。针对外部蓝色透明壳体部分，建模时采用旋转凸台特征生成主体回转轮廓，再通过拉伸切除完成壳体上的径向凸台、定位销孔、装配卡槽的细节特征，壳体与内部传动组件的配合间隙预留0.2mm的装配公差，避免实际装配时出现干涉问题。内部齿轮组件建模时，先绘制齿轮的渐开线齿廓草图，通过参数化方程控制齿形参数，再经拉伸、阵列生成完整轮齿结构，齿轮与中心轴的配合采用键连接定位，建模时同步绘制键槽特征保证装配匹配。渲染阶段为不同零件分配差异化材质：中心传动轴采用镀铬金属材质，调整金属粗糙度参数至0.15，模拟精加工金属轴的哑光金属质感；外部壳体采用半透明蓝色工程塑料材质，设置透明度参数为0.6，同时添加轻微的折射效果，既可以清晰展示壳体的外形轮廓，又能够透过壳体观察内部齿轮、销轴等组件的装配布局；径向布置的定位销轴采用不锈钢材质，适当提高材质高光强度，突出销轴的圆柱面轮廓。整体装配过程采用自下而上的装配思路，先完成中心轴与齿轮、销轴的子装配，验证齿轮啮合的位置关系后，再将子装配装入壳体，最后添加端盖、限位销等附属零件，全程进行干涉检查，对存在配合冲突的特征及时调整尺寸参数。设计过程中重点考虑微分机构的运动传递逻辑，保证各齿轮的啮合间隙处于合理范围，径向销轴的位置与壳体上的安装孔精准对应，中心轴两端的伸出轴段长度符合外接部件的安装需求，整体结构紧凑，各零件的受力路径清晰，既满足微分传动的功能需求，也兼顾了装配工艺的合理性，可用于机械原理教学演示、微分机构方案验证等场景，后续可根据实际使用需求补充齿轮的具体参数、添加装配约束完成运动仿真，进一步验证机构的运动平稳性与传动效率。
