双链轮链条动力传输结构设计方案

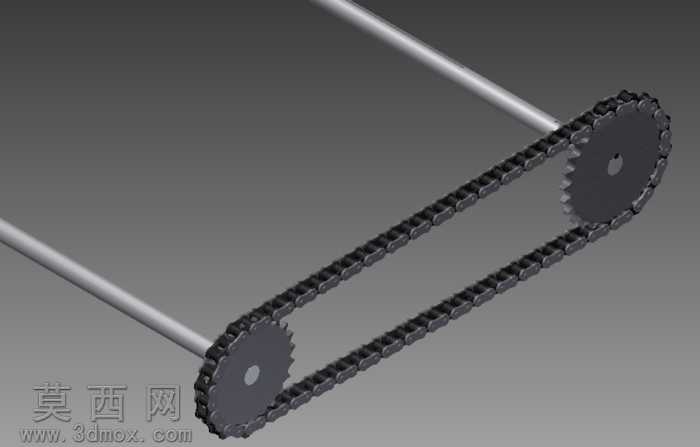

本作品为双链轮链条动力传输结构的三维设计方案，建模阶段依托三维参数化设计软件完成全零件的精准绘制，首先针对动力输入侧的26齿链轮与输出侧的23齿链轮进行齿形参数化建模，严格匹配对应链条的节距、滚子直径参数，保证链轮齿槽与链节的啮合间隙处于合理公差范围，避免传动过程中出现卡滞、跳齿问题。两根平行布置的传动轴分别与对应链轮通过键连接结构实现周向固定，建模时对轴肩、键槽的尺寸进行了匹配校验，确保链轮安装后的轴向定位精度，同时还原了轴端的倒角、退刀槽等工艺细节，让模型具备实际加工参考价值。链条部分采用逐节装配的建模方式，完整还原内链板、外链板、销轴、滚子、套筒的装配层级，对每一个链节的铰接转动自由度进行约束，模拟真实链条绕链轮转动时的弯折状态，整体链条张紧度经过反复调整，既保证传动过程中不会出现过度松脱晃荡，也避免张紧力过大加剧链轮与链节的磨损。渲染阶段采用金属材质赋予链轮与轴类零件，还原钢材表面的哑光金属质感，链条零件则根据不同部件的受力特性微调材质粗糙度，销轴部分做轻微高光处理体现加工精度，背景采用中性渐变灰色突出传动结构本身，通过三点布光方案清晰展现链轮齿形、链节啮合处的结构细节，同时添加柔和阴影增强模型的空间立体感。设计过程中围绕动力传输的核心需求，首先确定输入轴的最大扭矩、额定转速参数，以此为依据计算链轮的传动比，匹配对应规格的链条型号，反复调整两轴的中心距，确保链条与两个链轮的包角处于合理区间，保证动力传递的效率与稳定性。设计初期针对不同齿数比的方案进行了运动仿真验证，对比不同中心距下的链条运行平稳性，最终确定当前的参数组合，完成整体结构的装配校验后，对所有零件的干涉情况进行逐一排查，确保各运动部件在运行过程中无碰撞、无干涉，整套模型完整还原了链传动结构的装配关系与细节特征，可作为链传动机构设计、教学演示的参考案例，也可用于同类传动结构的参数优化与性能验证。
