机器人用平行夹持式机械爪结构

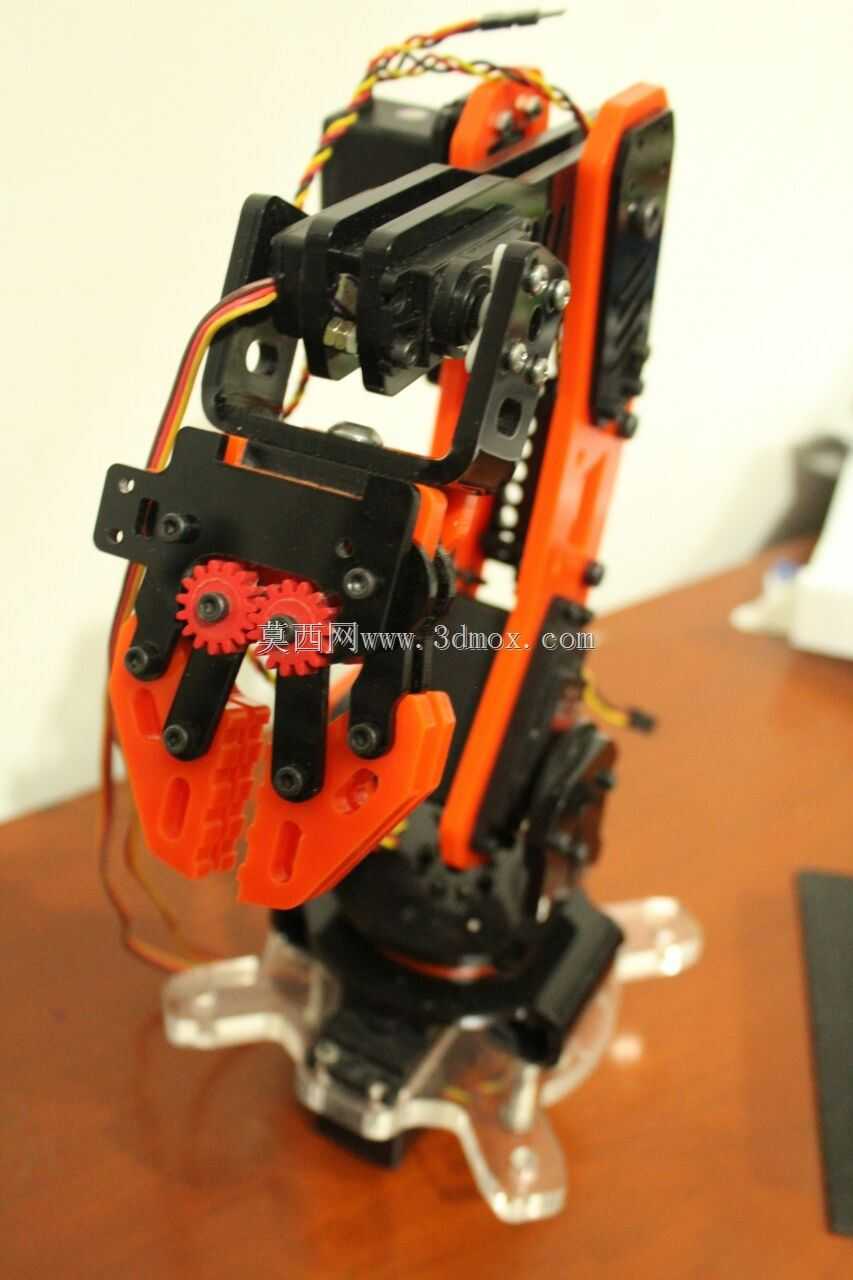

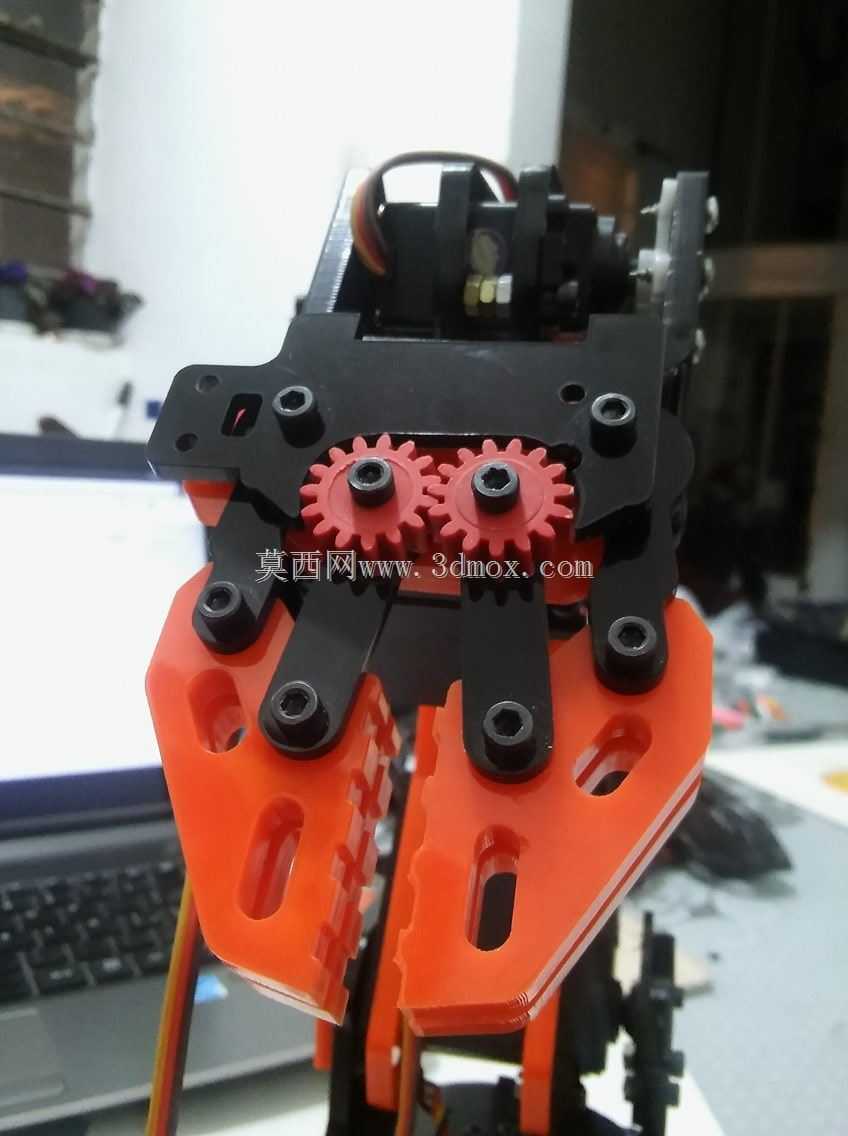

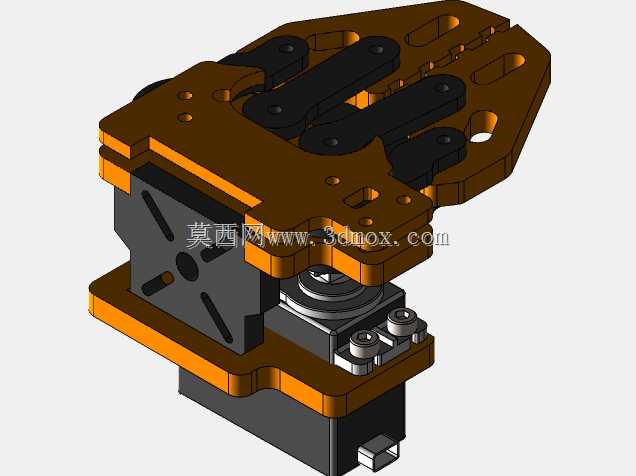

这款夹持机构是面向小型桌面级机械臂配套开发的末端执行部件，适配教学演示、轻型工件搬运、3D打印成品取放、激光切割件上下料这类轻载作业场景，整体结构采用叠层板式设计，主体承力板件可通过激光切割亚克力、铝板或者3D打印PLA、ABS材料直接加工，无需复杂的五轴铣削工序，加工门槛低，适合小批量自制或者教学场景下的快速迭代验证。从功能实现逻辑来看，该夹爪采用单舵机驱动的连杆传动方案，舵机输出的旋转扭矩通过对称布置的四组连杆传递到两侧夹指，实现平行开合动作，相比单支点摆转式夹爪，平行夹持的方式对规则方形、扁平类工件的贴合度更好，夹持力分布更均匀，不会出现摆转夹爪常见的工件翘起、夹持点偏移问题，夹指内侧预留了多组安装孔位，可根据被夹持工件的外形更换防滑橡胶垫、V型块或者定制仿形夹头，适配不同外形尺寸的工件抓取需求。设计阶段优先考虑了安装兼容性，夹爪底部预留了标准舵机安装位与通用机械臂末端法兰对接孔，可直接匹配市面上主流的20kg扭矩级数字舵机，无需额外设计转接板，整体安装边界控制在紧凑范围内，不会因为末端执行器尺寸过大挤占机械臂的有效作业空间，运动过程中连杆与板件之间预留了足够的安全间隙，不会出现运动干涉卡滞的问题。结构上所有铰接点都采用轴套加螺栓的连接方式，磨损后可快速更换轴套，无需整体更换板件，后期维护成本低，上下两层承力板通过等高柱连接，既保证了整体结构的刚性，又能直观观察到内部连杆的运动状态，方便调试阶段排查传动卡滞、行程不到位的问题。夹爪的开合行程覆盖了常见小型工件的尺寸范围，对于厚度在适配区间内的平板类、方块类零件都能稳定夹持，传动连杆的力臂经过优化，在舵机额定扭矩输出下可提供足够的夹持力，搬运轻型工件时不会出现脱落问题，同时不会因为夹持力过大压损3D打印件、薄亚克力这类易变形工件。整体结构没有复杂的曲面特征，所有板件轮廓都是直线与圆弧组成的规则形状，加工时排料方便，材料利用率高，自制时不需要特殊的工装夹具，普通的激光切割机或者桌面级FDM3D打印机就能完成所有结构件的加工，装配流程简单，按照孔位对齐锁紧紧固件即可完成组装，不需要复杂的调校工序，适合机器人教学实训、个人DIY机械臂项目、小型自动化工作站轻型工件搬运场景使用。
