康塔里尼法兰型液压油缸三维结构

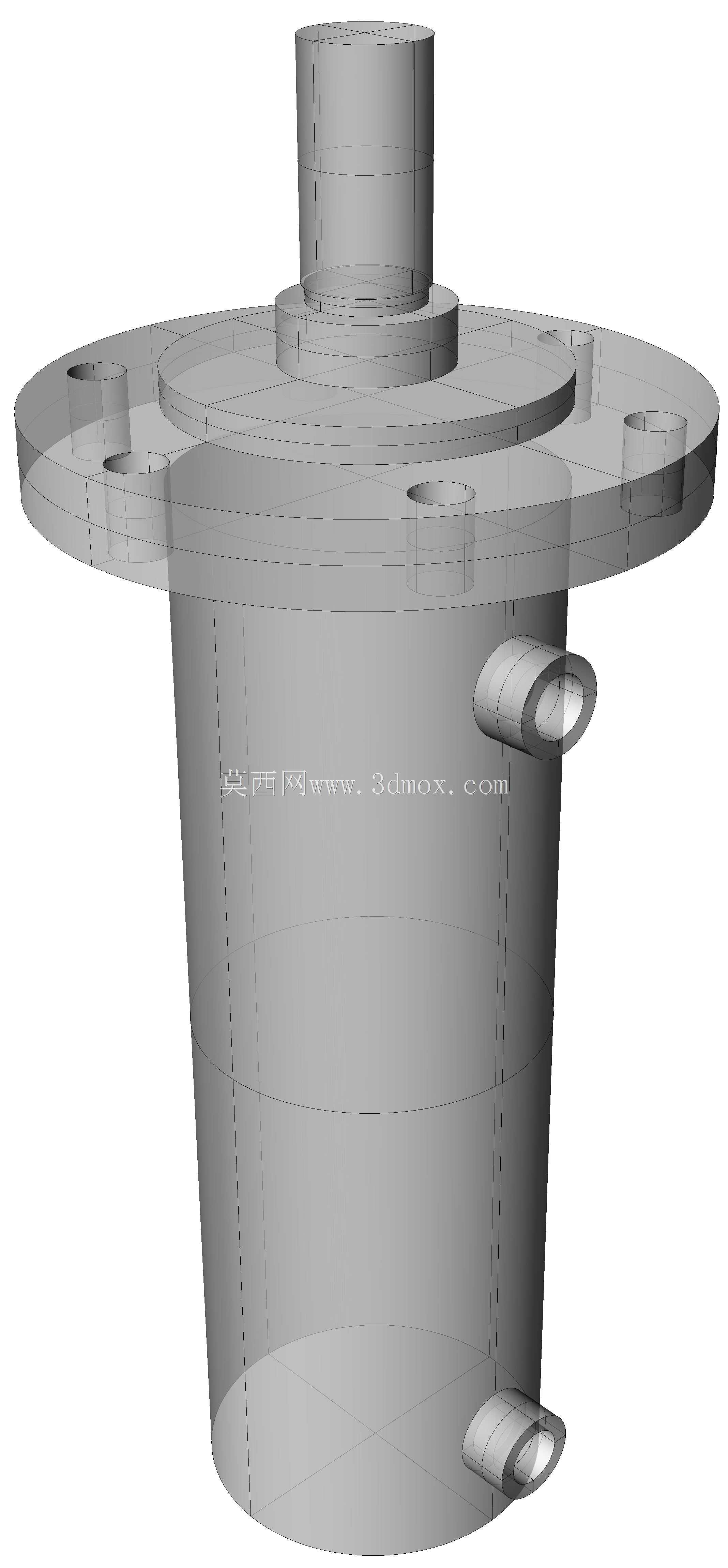

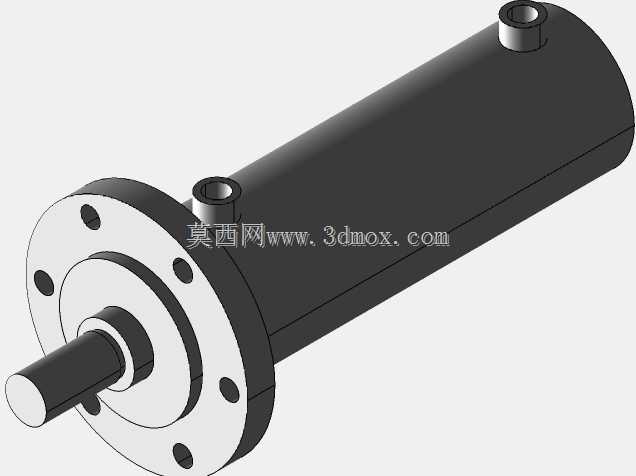

这款法兰安装形式的液压执行元件，在各类工业液压系统中承担直线往复动力输出的核心作用，常见于机床工装夹紧回路、自动化生产线的工位顶升、专用设备的进给驱动、工程机具的动作执行等场景，相比拉杆式、铰轴式安装的油缸，顶部法兰的安装形式能够直接通过螺栓与设备安装面板贴合固定，不需要额外设计安装支座，能大幅压缩设备安装空间，尤其适合安装面为固定立板或水平面板的紧凑布局工况。从结构设计来看，该油缸采用上方法兰一体式的缸筒结构，缸体上端延伸出带均布安装孔的圆形法兰盘，安装孔沿法兰圆周对称排布，安装时只需从法兰上方穿入紧固螺栓即可完成缸体与设备面板的刚性连接，安装定位精度高，能承受较大的轴向负载与一定的侧向偏载，避免油缸工作时出现径向窜动。缸体顶部伸出的圆柱段为活塞杆导向套集成结构，导向套与缸筒采用同轴设计，内部预留了密封件、导向环的安装槽位，能够保证活塞杆往复运动时的同轴度，减少活塞杆偏磨导致的泄漏问题。缸体侧部分布的两个径向油口分别对应无杆腔与有杆腔的进出油通道，油口轴线与缸体轴线垂直，方便现场布设液压管路，避免管路与周边设备结构产生干涉，油口位置的设计也兼顾了油缸上下行程的油液通流效率，减少管路压损。在设计建模过程中，这类法兰油缸需要重点把控法兰安装面与缸筒内孔的垂直度公差，若垂直度超差，会导致活塞杆运行时出现别劲、爬行等问题，直接影响油缸的使用寿命与运行平稳性；同时法兰盘上安装孔的位置度需要严格控制，保证与设备面板上的安装孔位精准匹配，避免现场安装时出现螺栓无法穿入的问题。缸体下部为封闭的缸底端，整体缸筒采用等壁厚设计，在满足额定工作压力下的强度要求的同时，尽可能控制缸体自身重量，减少设备整体负载。从安装边界来看，选型时需要重点核对法兰盘的外径、安装孔的中心距与孔径、缸筒的外径、活塞杆的伸出直径、油缸的整体行程长度，确保油缸装入设备后，全行程范围内不会与周边的结构件、管路、线缆产生运动干涉；同时要注意侧部油口的伸出长度，预留足够的管接头安装空间，避免管接头安装后突出部分与设备面板产生碰撞。这类油缸的密封结构通常采用活塞密封、杆密封、防尘圈的组合配置，建模时需要预留对应密封件的安装沟槽尺寸，保证密封件压缩量在合理区间，既避免内泄外漏，也不会因为摩擦阻力过大导致油缸运行阻力超标。在实际设备调试中，法兰安装的油缸因为安装刚性好，运行时的抖动量更小，传动精度更高，适合对工位定位精度有一定要求的液压驱动场景，相比底脚安装的油缸，法兰安装的形式拆装维护也更便捷，拆卸时只需拆除法兰上的紧固螺栓即可将油缸从安装面板上方抽出，不需要拆解周边过多的附属结构。
