带双耳安装座双出杆液压缸结构

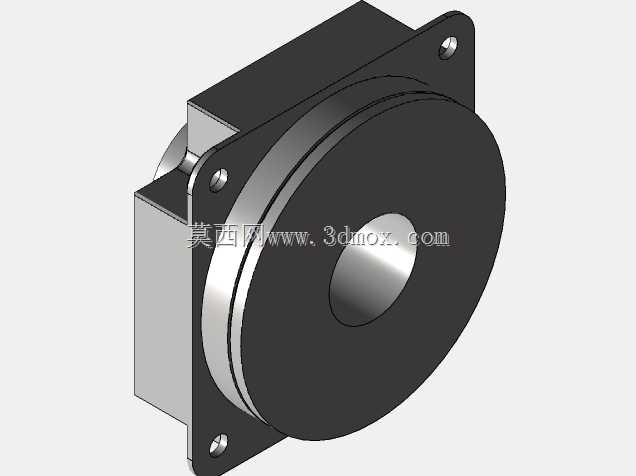

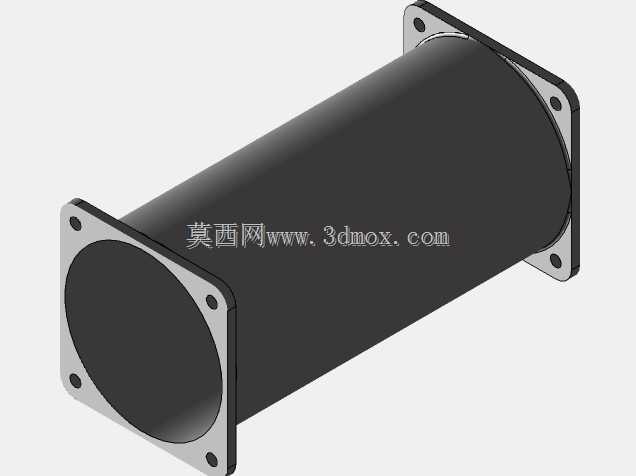

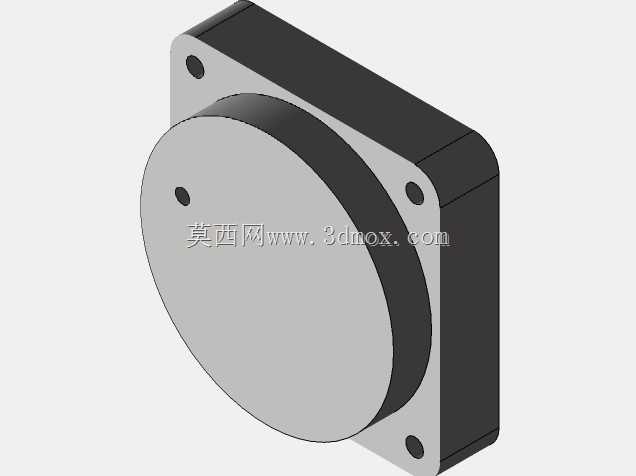

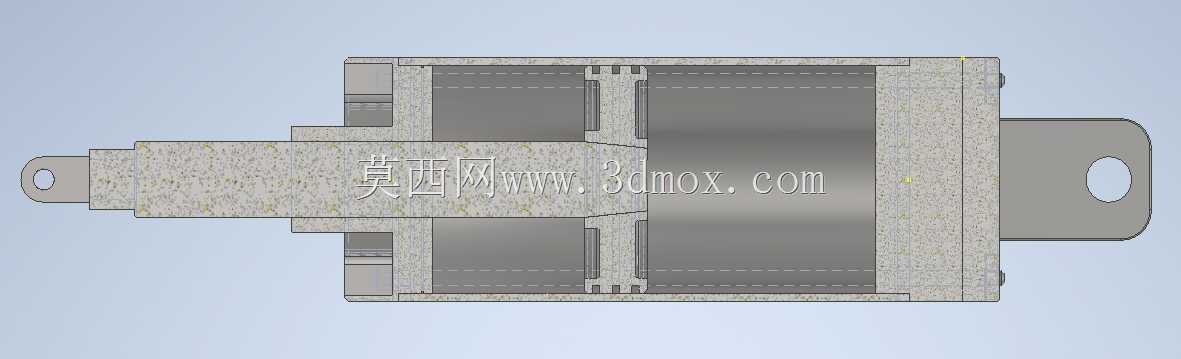

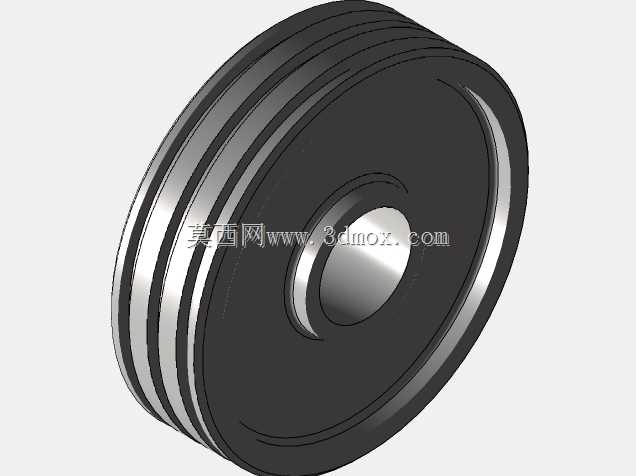

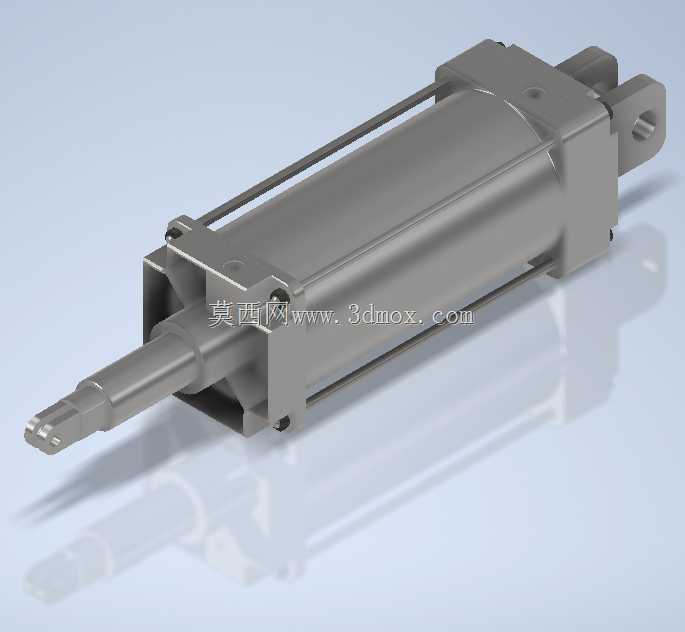

这款带双耳安装结构的双出杆液压缸，在工业自动化生产线、重型工装夹具、工程机械设备的液压执行回路中应用十分广泛，作为液压系统中将流体压力能转换为直线往复机械能的核心执行部件，其结构设计直接决定了整套液压回路的动作可靠性与负载输出稳定性。从实际选型适配角度来看，该缸体采用了方形端盖与拉杆锁紧的组合结构，相比传统圆形法兰缸体，方形端盖在安装时可提供更大的基准贴合面，在多缸并排布置的工装场景中能有效缩小安装间距，提升整套执行机构的空间利用率。缸体两端的双耳铰接安装座，预留了标准销轴配合孔位，安装时可通过销轴与设备机架实现铰接连接，能够补偿设备运行过程中产生的小幅角度偏移，避免缸体因安装同轴度偏差出现活塞杆偏磨、密封件过早失效的问题，这类铰接安装形式在工程机械动臂驱动、自动化线翻转机构的动力输出场景中适配性极强。双出杆的活塞杆结构设计，让缸体两腔的有效作用面积完全相等，在输入相同液压油流量与压力的工况下，活塞杆伸出与缩回的输出力、运行速度可保持完全一致，这一特性尤其适用于需要双向等速等力输出的场景，比如磨床工作台的往复驱动、对称式工装夹具的同步夹紧动作，能有效避免单出杆液压缸双向动作参数不一致带来的动作不同步、负载匹配偏差问题。从设计细节来看，活塞杆伸出端做了多级阶梯轴结构，端部预留了外螺纹与定位轴肩，方便与外部负载连接件进行刚性锁紧，端盖内部集成了导向套与组合密封结构，导向套采用耐磨铜基材质，可在活塞杆高频往复运动时提供稳定的径向支撑，组合密封则同时兼顾了静密封与动密封的密封需求，可在常规中低压液压工况下有效杜绝内泄与外漏问题。缸体外部的四根锁紧拉杆沿缸筒周向均匀布置，通过两端螺母的预紧力将前后端盖与缸筒牢牢压合，这种结构相比焊接式缸体更便于后期拆解维护，当密封件出现磨损时，只需松开拉杆螺母即可完成端盖拆卸与密封件更换，大幅降低设备运维的时间成本。在安装边界尺寸方面，该液压缸的整体长度、缸体外径、双耳安装座的孔距与孔径均按照通用液压元件的安装尺寸规范设计，可直接替换同规格的标准拉杆液压缸，无需对现有设备的安装机架进行二次改造，活塞杆的伸出长度预留了足够的行程余量，可适配多数常规直线往复驱动的行程需求，在选型时只需核对负载力、运行速度与系统压力的匹配度，即可快速完成整套执行机构的设计适配。
