57HS22-A两相混合式步进电机结构设计

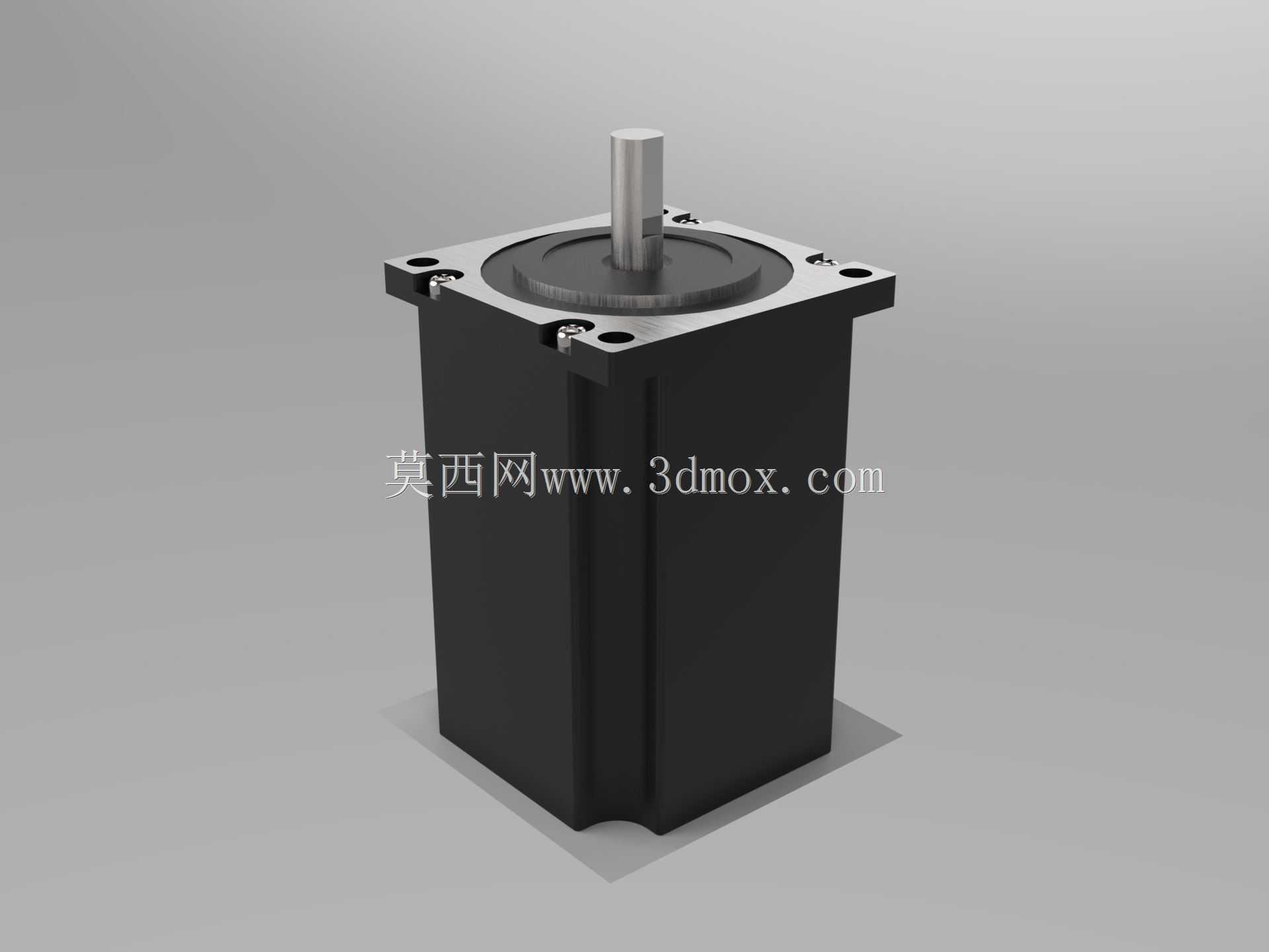

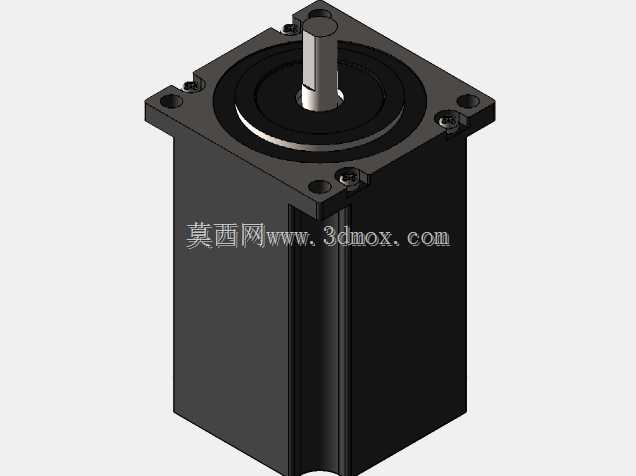

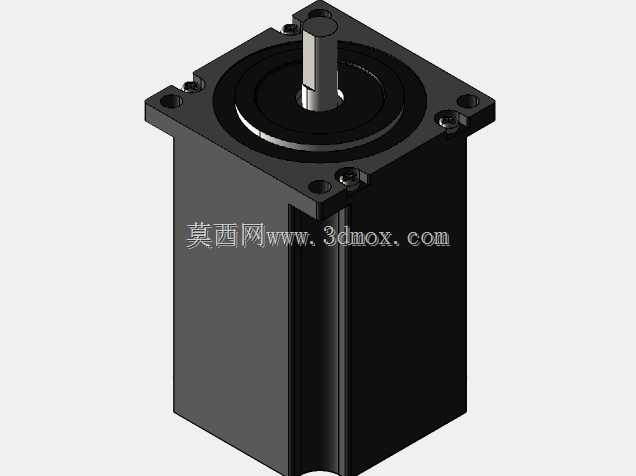

这款57规格法兰的步进电机，是自动化设备领域应用极广的开环控制执行元件，日常做设备选型时，在中小型负载的点位驱动场景里出镜率极高，比如桌面型3D打印设备的轴进给驱动、小型皮带输送线的动力输入、非标自动化工位的短距离移位机构、包装设备的送膜辊驱动，都能见到同规格产品的身影。从结构设计来看，这款电机采用方形机壳设计，机壳表面做了轴向的加强筋结构，既可以提升壳体的结构刚性，避免装配时受力变形影响内部定子的同轴度，也能增大散热面积，在电机持续运行产生铜损铁损时，通过壳体筋条加快热量散发，降低长时间运行下的绕组温升。前端盖采用一体化的法兰安装结构，四个安装沉孔呈标准方形分布，适配57系列电机的通用安装孔位，安装时不需要额外做转接板，直接通过螺栓就能固定在设备的安装立板或者电机座上，输出轴采用单出轴D型切边设计，搭配联轴器或者同步轮时，可以通过切边平面顶丝锁紧，避免传动过程中出现轴孔打滑的问题，输出轴的伸出长度、轴径都遵循行业通用的尺寸规范，能直接适配市面上绝大多数标准传动配件。做三维建模时，这款模型还原了电机的全部安装边界尺寸，包括机壳的外形长宽高、法兰安装孔的中心距、沉孔深度、输出轴的轴径与伸出长度、尾部出线端的位置尺寸，在做设备整体装配时，可以直接把这个模型调入装配体，用来校验安装空间是否存在干涉，比如电机安装后和周边的钣金护罩、传动轮、走线槽是否有位置冲突，不需要反复核对二维图纸的尺寸参数。从功能特性来说，这类混合式步进电机不需要额外的位置反馈元件，搭配对应的步进驱动器就能实现精准的角位移控制，每接收一个脉冲信号就转动对应的步距角，在低速运行场景下扭矩输出平稳，不会像普通直流电机那样低速抖动明显，而且停转时可以保持自锁扭矩，在垂直轴类的负载应用中，断电后也能避免负载下滑，不需要额外加装抱闸机构就能满足大部分轻载垂直工位的使用需求。建模过程中对电机的细节做了完整还原，包括端盖上的固定螺丝位置、壳体的接缝细节、输出轴的端面倒角，在做设备方案展示、装配动画制作时，能更贴近真实设备的视觉效果，不会因为模型过度简化影响方案的呈现质感。在做结构设计时，这类标准件的三维模型可以大幅减少重复建模的工作量，工程师只需要根据选型的具体参数调入对应规格的模型，就能快速完成整机的布局设计，把更多精力放在核心的传动结构、工装夹具的设计上，同时准确的外形尺寸也能提前规避后期加工装配时出现的安装干涉问题，减少样机调试阶段的改模次数。
