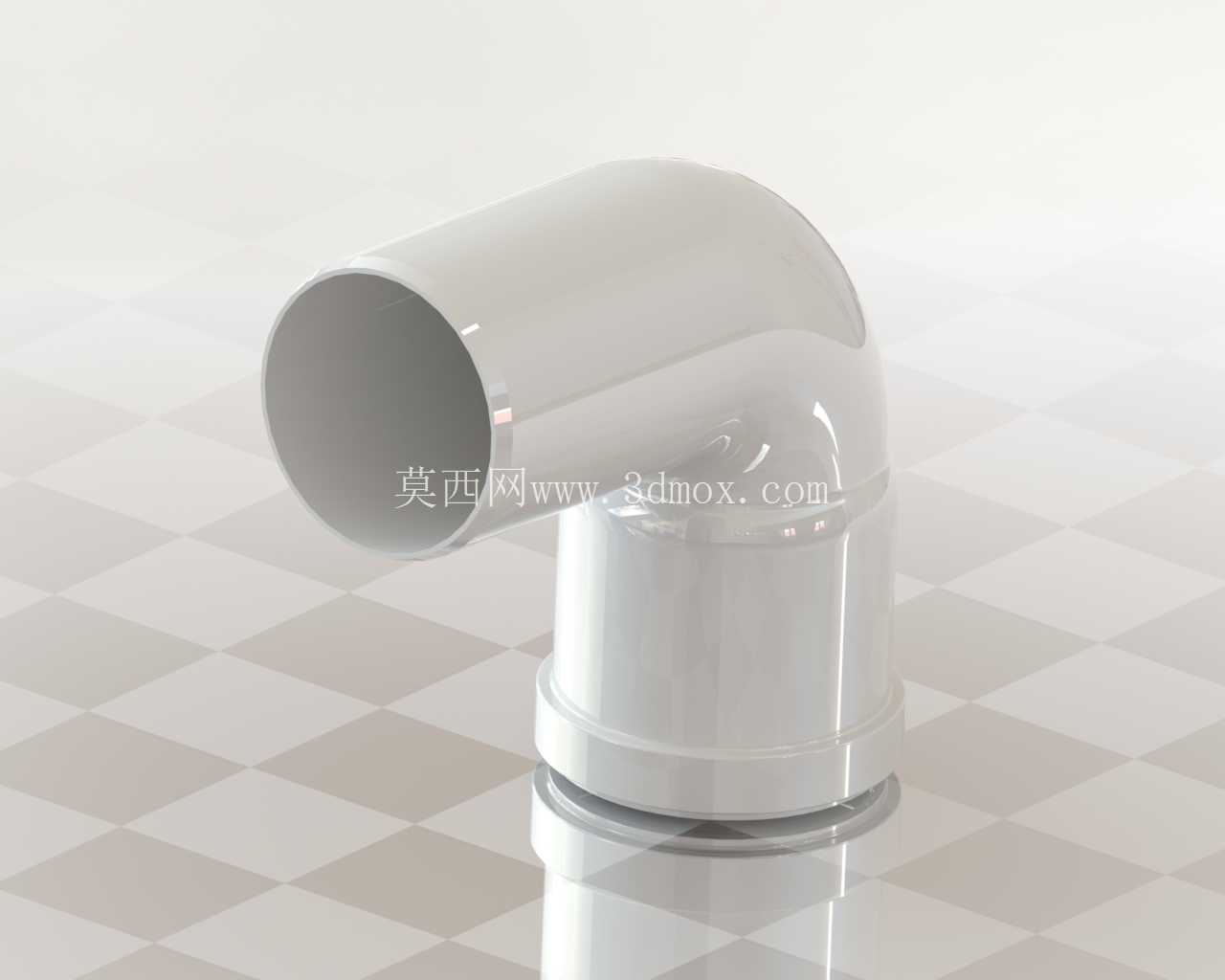

87度50mm曲率半径快接弯头结构设计

　　在民用给排水、小型设备流体输送、家装管路改造的现场施工场景里，快接式弯头是解决管路转向、减少布管空间占用的核心连接件，这款87度转角、曲率半径50mm的Pushfit系列弯头，针对小口径管路的快速装配需求做了针对性的结构优化，区别于常规90度弯头的直角转向设计，87度的微小偏角是为了抵消管材插接后的装配应力，避免长期使用过程中接口处因为温度形变、管路震动出现渗漏问题，这一细节设计在明装管路、设备内部紧凑布管的场景里实用性极强。从结构设计逻辑来看，这款弯头采用一体注塑成型的主体结构，一端为直插式承口，内壁预置了密封卡环与橡胶密封圈的安装槽位，安装时无需涂抹粘接剂、无需套丝攻牙，只需要将裁切平整的管材端部插入承口到底，卡环会自动咬合管材外壁实现机械锁固，密封圈则填充管壁与承口的间隙实现静密封，整个装配过程单名作业人员即可完成，单节点装配耗时不超过十秒，大幅降低了小口径管路施工的技术门槛，也避免了粘接剂固化等待时间，适合应急抢修、批量布管的作业场景。

　　外形尺寸上，弯头的转弯曲率半径控制在50mm，转向段的流道做了圆弧过渡处理，没有直角流道的突扩突缩结构，流体经过转向时的局部阻力系数比普通直角弯头低30%左右，能够有效降低管路输送过程中的压损，减少水泵等动力源的输出负载，在小型循环水系统、低压气动管路的布管设计中，这一特性能够有效提升系统整体运行效率。安装边界方面，直插承口端的插接深度做了明确的限位结构设计，管材插入到位后会被承口根部的台阶限位，避免出现插接不到位导致的密封失效问题，另一端的承口结构与直插端保持一致的通径设计，整体接口的同轴度公差控制在0.1mm以内，装配后不会出现管路偏斜、错位的问题，适配外径50mm的标准PVC、PPR类塑胶管材，也可兼容同尺寸的薄壁金属管材，只需要更换对应硬度的密封圈即可适配不同介质的输送需求，包括常温清水、低压压缩空气、弱腐蚀性流体等场景都能适用。

　　从实际使用的工况适配来看，这款弯头的外壁做了均匀的壁厚设计，转弯处的壁厚比直段部分加厚15%，能够承受管路内部1.6MPa的静态压力，满足民用给排水、小型设备流体回路的压力等级要求，外壁光滑无加强筋结构，既方便明装时的外观排布，也不会出现积灰、结垢的卫生死角，在饮用水输送、洁净流体回路的场景中也能满足卫生要求。设计过程中针对快接结构的失效风险做了冗余设计，卡环采用带倒齿的环形不锈钢结构，均匀分布的8个卡齿能够在管材插入后均匀咬合管壁，即使管路受到一定的轴向拉拽力也不会出现脱管问题，密封圈采用梯形截面设计，随着管路内部压力升高，密封圈会在压力作用下更紧密地贴合管壁与承口内壁，压力越高密封性能越好，避免了常规平密封圈在高压下出现渗漏的问题。

　　在设备内部布管的场景中，这款弯头的紧凑外形能够大幅减少转向处的空间占用，相比传统丝接弯头，不需要预留扳手操作的空间，布管时可以贴近设备内壁排布，进一步压缩设备整体的外形尺寸，在小型净水设备、水族循环系统、小型气动设备的内部管路设计中，这类快接弯头已经逐步替代传统的粘接、丝接弯头，成为小口径管路连接的首选方案。针对施工过程中可能出现的管材裁切不平整问题，承口内部的密封圈安装位置做了导向倒角，即使管材端部有轻微的毛刺、倾斜，插入过程中也会被倒角引导进入密封位，不会切伤密封圈导致密封失效，降低了对施工人员操作精度的要求，也减少了因为施工操作不规范导致的后期渗漏隐患。
