汽车仪表集群用步进电机压力计结构

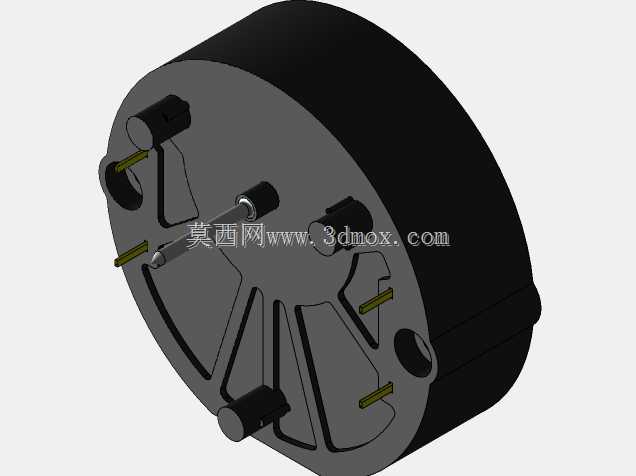

这款适配汽车仪表集群的步进式压力计部件，核心服务于乘用车辆组合仪表的压力参数指示场景，是车载仪表系统里衔接传感信号与可视化读数的关键执行组件，日常装车后主要负责将油路、气路的压力变化转化为指针的精准角位移，让驾乘人员可以直观获取对应系统的工作压力状态，避免压力异常引发的车辆故障风险。从结构设计逻辑来看，整体采用扁圆形矮壳布局，完全贴合汽车仪表内部局促的堆叠安装空间，壳体外侧预留的三个带定位凸台的安装柱，匹配仪表PCB板的预设安装孔位，安装时不需要额外设计转接支架，直接通过引脚插装即可完成电气与机械固定，引脚伸出长度经过适配校核，既保证焊接后的结构强度，也不会因为引脚过长挤占仪表内部其他指示模块的排布空间。部件的动力输出端采用偏心轴结构，直接适配仪表指针的安装孔位，轴端的限位结构可以避免指针安装过位导致的卡滞问题，内部传动结构通过步进电机的细分驱动逻辑，将电脉冲信号转化为精确的转角输出，传动间隙控制在极小范围内，保证压力指示的跟随性与精度，不会出现车辆颠簸时指针抖动、读数滞后的问题。壳体侧面预留的定位缺口，对应仪表内部的防呆安装结构，装配时可以快速识别安装方向，杜绝反向装夹导致的指针初始位置偏移问题。考虑到车载环境的宽温工作需求，外壳选用耐高低温的工程塑料材质，在-40℃到85℃的车载工作温度区间内不会出现形变脆裂问题，内部传动件的材质匹配也考虑了温度变化带来的膨胀系数差异，避免极端温度下出现传动卡滞、指示偏差超差的情况。从安装边界来看，整体最大外径控制在常规组合仪表单表位的尺寸范围内，轴向厚度适配多层堆叠的仪表内部空间，不会和背面的PCB走线、其他指示单元产生结构干涉，引脚的排布间距符合车用接插件的通用标准，适配常规仪表的波峰焊生产工艺，不需要调整现有产线的焊接参数即可完成批量装配。在功能实现层面，这款部件将步进电机的驱动结构与压力指示的传动结构做了集成化设计，相比传统的分体式电机加传动齿轮组的方案，减少了中间传动环节的间隙累积，指示精度更高，同时集成化的结构也减少了零部件数量，降低了批量生产的装配成本与故障概率，装车后的长期工作稳定性更有保障，适配目前主流乘用车辆、商用车辆组合仪表的压力指示单元选型需求，也可以作为同类型车载指示部件的结构设计参考，帮助结构工程师快速完成仪表内部的排布校核与安装适配。
