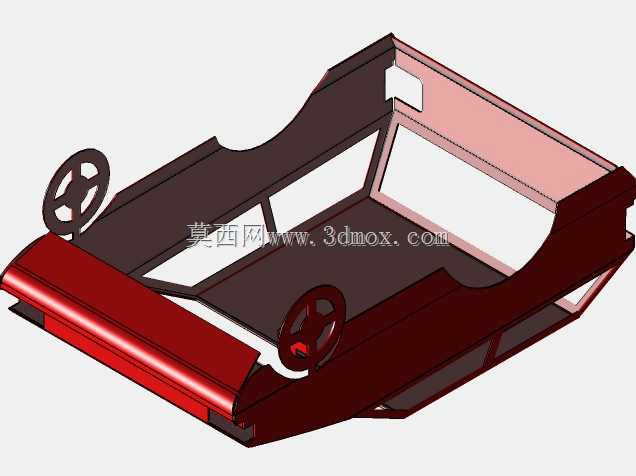

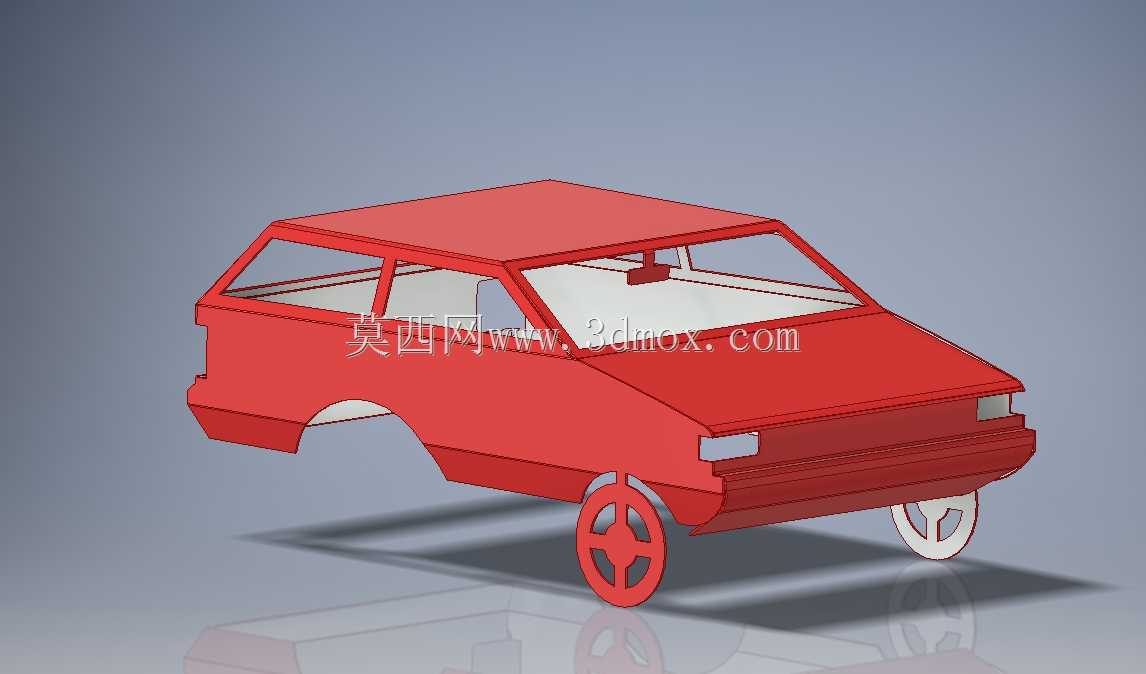

菲亚特乌诺Arduino小车车身外壳结构

该结构为适配Arduino控制平台的小型教具小车设计的菲亚特乌诺车型车身外壳，采用薄板弯折成型的工艺思路构建整体形态，还原了初代菲亚特乌诺的经典两厢车轮廓特征。从实际应用场景来看，这类外壳主要服务于高校嵌入式教学、青少年科创竞赛中的智能小车制作环节，既可以作为Arduino循迹小车、避障小车的外观覆盖件，也能用于汽车造型认知的入门教学演示，让学习者在搭建智能小车的过程中直观理解民用乘用车的基础车身比例与外覆盖件分件逻辑。设计过程中优先考虑了薄板加工的工艺可行性，所有曲面均采用大曲率过渡，没有复杂的深拉伸结构，适配薄金属板弯折、激光切割亚克力或者3D打印FDM工艺的加工要求，不需要复杂的模具即可完成单件或小批量制作。车身的安装边界预留了通用智能小车的底盘安装位，轮拱位置的开口尺寸匹配常见的65mm直径教学小车轮胎，前后悬的长度控制在不遮挡超声波传感器、红外循迹模块安装空间的范围内，不会因为外壳造型影响小车的传感器探测视野。车身侧面没有设计多余的凸起结构，车窗位置采用镂空处理，既减轻了整体重量，也方便观察内部Arduino控制板、电池与接线的排布状态，车顶为平整结构，可根据需求拓展加装蓝牙模块、摄像头等外设的安装支架。从功能特性上看，该外壳仅做车身覆盖使用，不承担底盘的承载受力，因此壁厚设置适配薄板材料的刚度要求，在轮拱、前后保险杠位置做了局部翻边处理，提升薄板结构的抗形变能力，避免小车行驶过程中发生剐蹭导致外壳变形。设计时还原了实车的腰线、前格栅区域的造型特征，但都做了简化处理，没有细碎的凸起结构，降低加工难度的同时保留了车型辨识度，前后保险杠位置的内凹结构预留了车灯模块的安装位，可加装LED指示灯模拟实车的灯光效果。整体尺寸控制在小型教学小车的适配范围内，轴距匹配通用Arduino小车底盘的固定孔位，不需要额外修改底盘结构即可完成安装，车身底部的翻边结构预留了螺丝固定位，可直接通过M3螺丝与底盘亚克力板或者铝板锁紧，安装拆卸都比较便捷，适合教学场景下的反复拆装调试。
