轮式移动竞赛实训小车结构设计

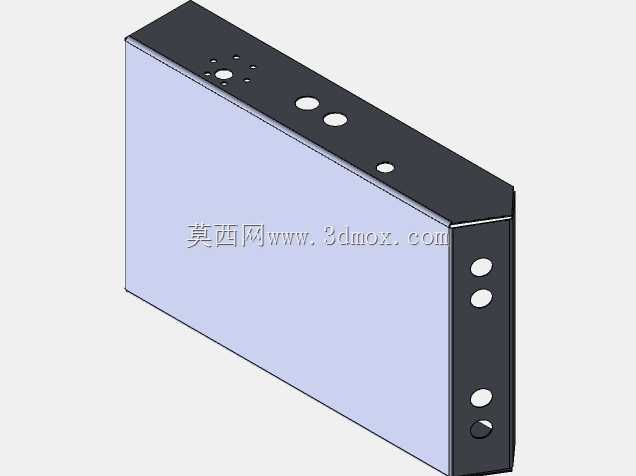

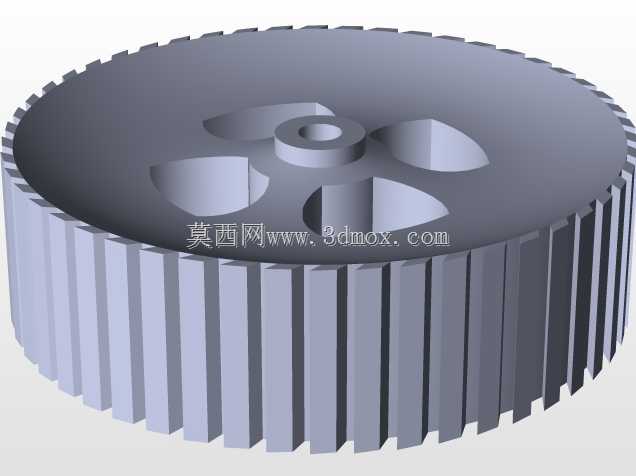

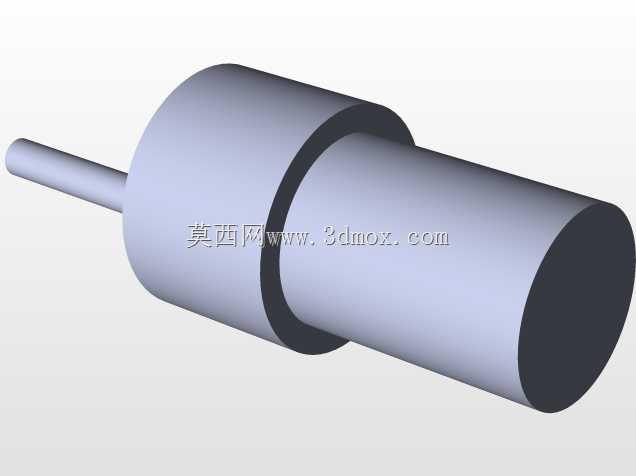

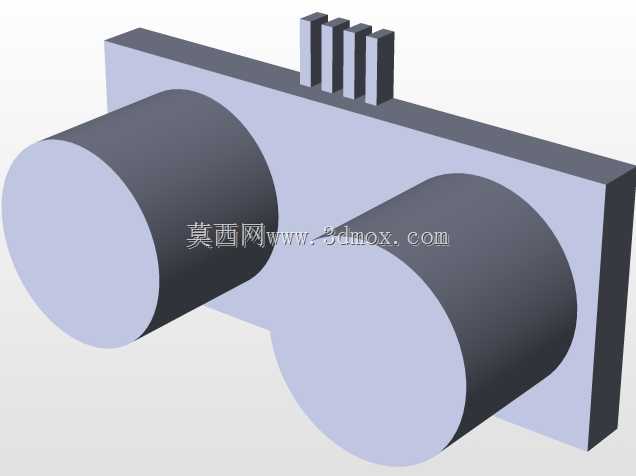

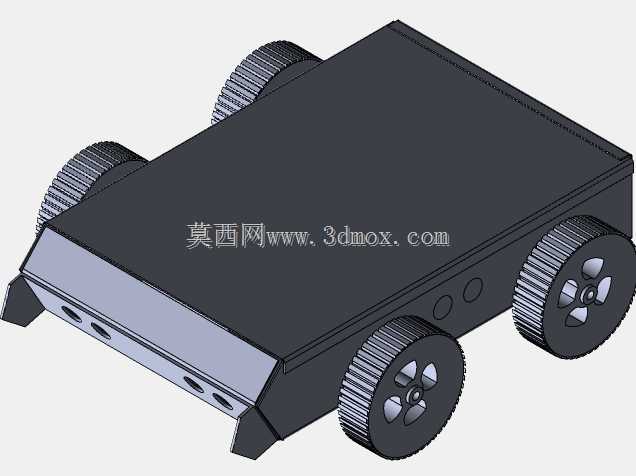

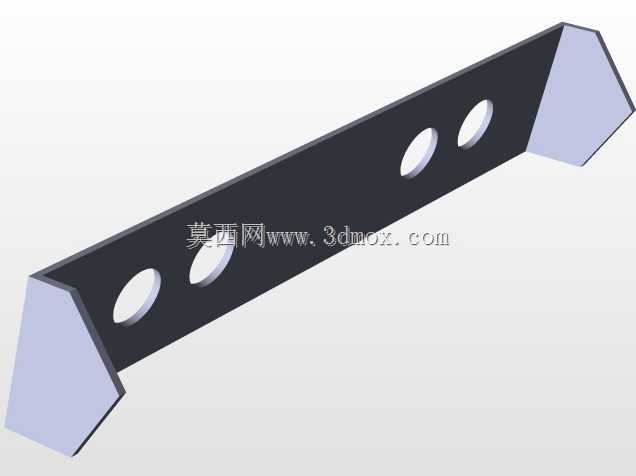

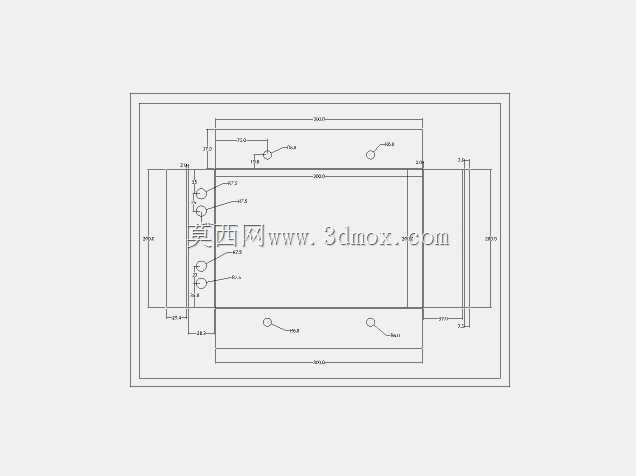

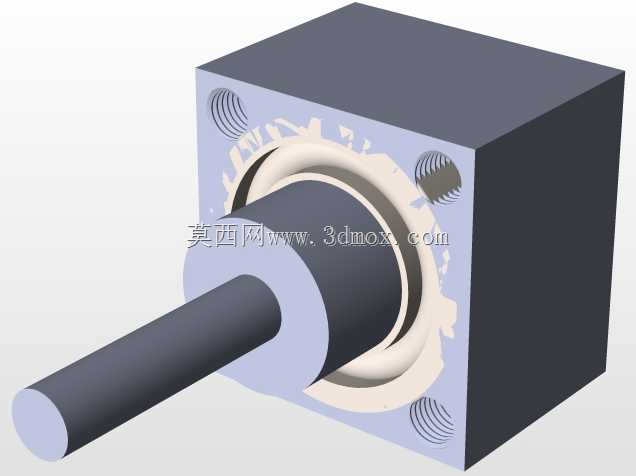

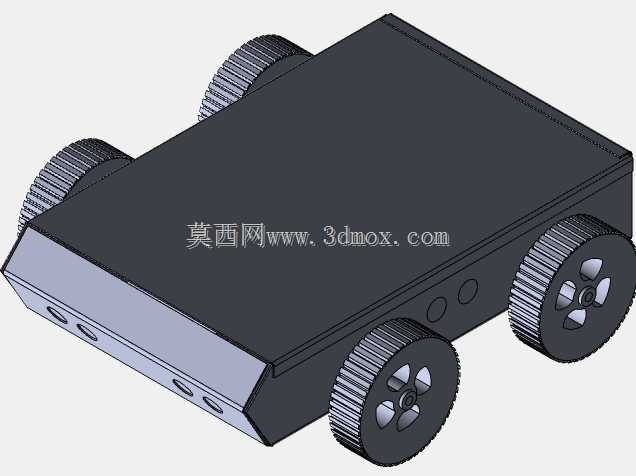

这款轮式移动底盘的结构设计，核心面向高校工程实训、学科竞赛场景的移动载体需求，整体采用上下分层的模块化布局思路，上层为平整的安装面板，预留了充足的传感器、控制板、电源模块的安装孔位，可根据不同竞赛任务灵活搭载循迹模块、视觉传感器、机械抓取附件等拓展组件，无需对底盘主体结构做二次打孔改造，适配多数入门级移动机器人竞赛的搭载要求。底盘行走部分采用四轮布局，驱动轮选用带滚花纹理的橡胶轮面，轮芯做了轻量化的辐条式结构设计，既保证轮体与接触面的摩擦力，避免行进过程中出现打滑丢步的问题，又能降低轮体自身转动惯量，提升启停阶段的响应速度。车体侧围做了斜切收边的结构处理，一方面可以降低行进过程中与赛道边缘、障碍物发生剐蹭时的卡滞概率，另一方面在侧围预留的圆形沉孔，可直接嵌入安装红外测距传感器、灰度传感器等常用检测元件，传感器安装面与车体外壳齐平，不会额外突出车体轮廓，避免竞赛过程中因传感器突出造成的碰撞损坏。底盘的安装边界做了严格的尺寸控制，整体轮廓方正，轮组全部布置在车体投影范围内部，没有突出车体的结构件，在狭窄赛道通行、会车场景下能最大化利用通行空间，减少轮廓干涉的可能。车体下层框架预留了电机、电池仓的安装空间，驱动电机采用内嵌式安装，电机轴直接与轮芯连接，省去了额外的传动转接结构，既降低了传动环节的功率损耗，也减少了传动间隙带来的行走误差，能更好地满足竞赛场景下对行走精度的要求。结构设计上所有拼接位置都采用定位止口配合，装配时无需额外做对齐调整，能有效降低组装过程中的装配误差，保证四个轮组的接地一致性，避免出现三轮着地、行走跑偏的问题。侧围的开孔位置经过反复调校，对应传感器的检测角度刚好覆盖车体周边的检测盲区，无需额外加装传感器支架就能满足常规的避障、循迹检测需求，整体结构在满足功能需求的前提下尽可能做了简化，减少不必要的结构件数量，既控制了整体重量，也降低了加工制作的成本，非常适合学生群体用于竞赛原型制作、实训教学拆装练习。
