可3D打印连杆驱动四足仿生行走装置

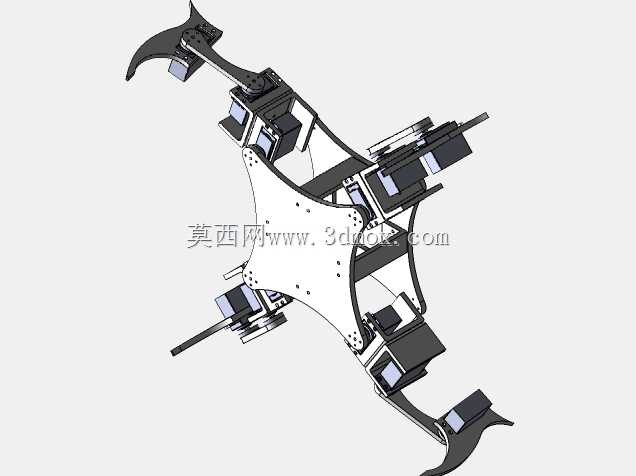

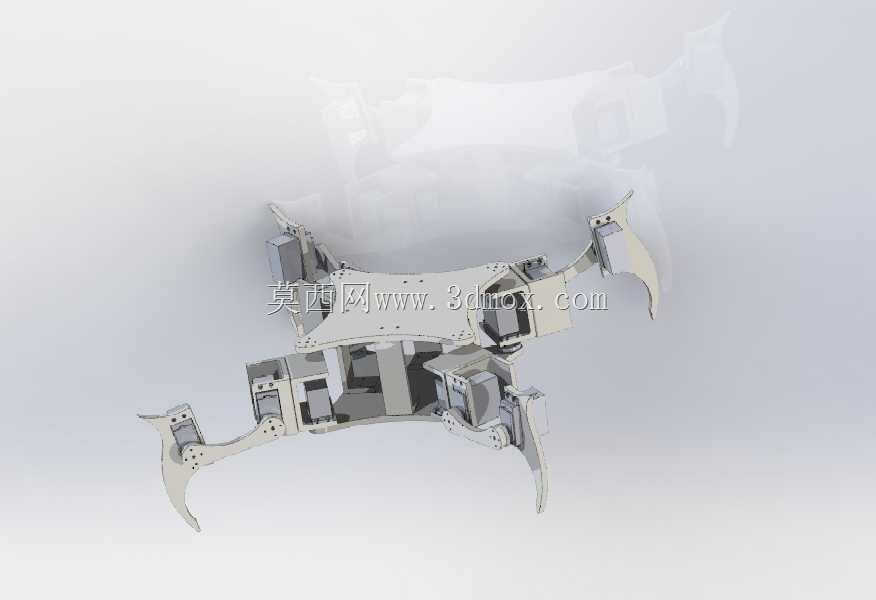

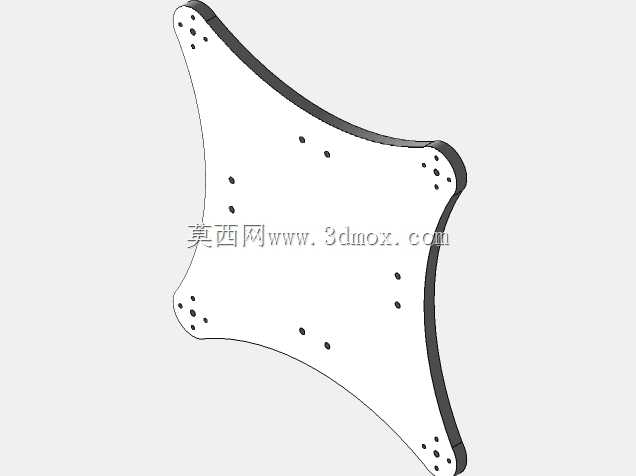

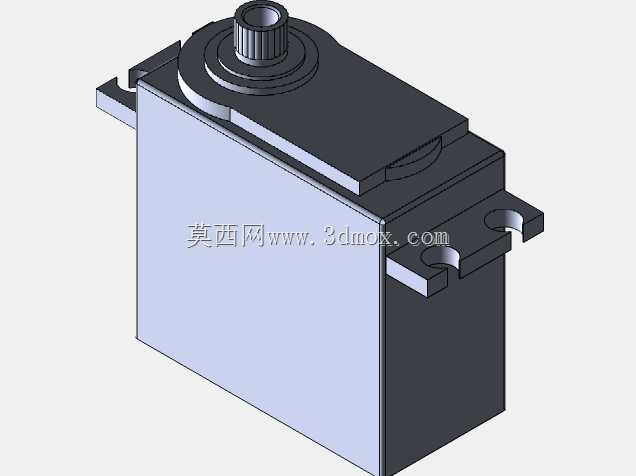

　　这款足式移动装置采用对称式四足布局，整体框架采用扁平化镂空结构设计，在保证结构刚性的前提下尽可能降低整体自重，适配桌面级3D打印的成型工艺要求，零件壁厚统一设置为1.8-2.2mm区间，既满足FDM打印的层间结合强度要求，也避免过厚结构导致的打印翘曲、耗材浪费问题。四条腿部分别采用独立的连杆传动结构，单腿配置两个转动自由度，通过MG90伺服电机作为动力输出源，将电机的圆周转动转化为足端的抬升、前摆、落地、后蹬的连续步态轨迹，无需额外的减速齿轮组，直接通过连杆孔位的配合实现传动比匹配，减少了装配环节的零件数量，降低后期维护的复杂度。

　　从应用场景来看，该装置可作为小型仿生机器人教学实验载体，用于高校机械原理课程的连杆机构运动演示、嵌入式开发课程的步态算法验证，也可作为创客二次开发的基础移动平台，在其顶部预留的M3螺纹安装孔位上加装传感器、机械爪等功能模块，拓展完成环境探测、小型物料搬运等任务。设计过程中充分考虑了3D打印的工艺约束，所有零件均无大角度悬空结构，打印时无需添加大面积支撑，仅在足端爪形结构的尖角位置设置少量易拆除支撑即可完成成型，推荐打印材料选用ABS或PLA耗材，PLA材料可满足静态展示、低速步态演示的强度需求，若需要长时间连续运行、承受足端冲击载荷，可选用ABS材料打印后做表面退火处理，提升零件的抗冲击性能。

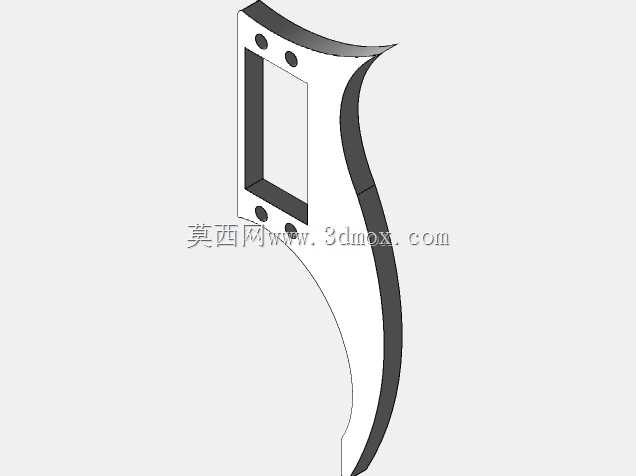

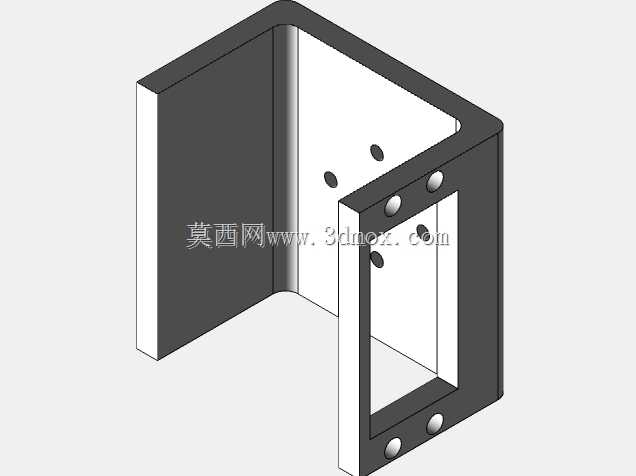

　　安装边界方面，整机装配完成后整体宽度控制在180mm以内，长度控制在220mm区间，机身底部距离地面的最小离地间隙为28mm，可顺利越过高度不超过15mm的小型障碍物，适配平整桌面、室内地砖、短绒地毯等常见平整硬质或软质地面。足端采用仿生爪形曲面设计，接触地面时具备一定的自适应贴合能力，无需额外加装减震脚垫即可获得足够的行走摩擦力，避免步态执行过程中出现打滑侧移问题。机身中部的镂空区域专门预留了伺服电机走线槽、控制板安装位与电池仓空间，可容纳常规的Arduino控制板、18650锂电池组与舵机驱动板，所有走线均可隐藏在框架内部，避免行走过程中线缆与腿部运动部件发生干涉。

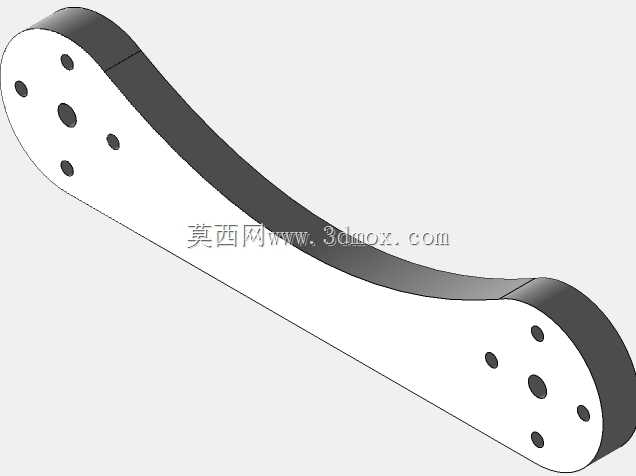

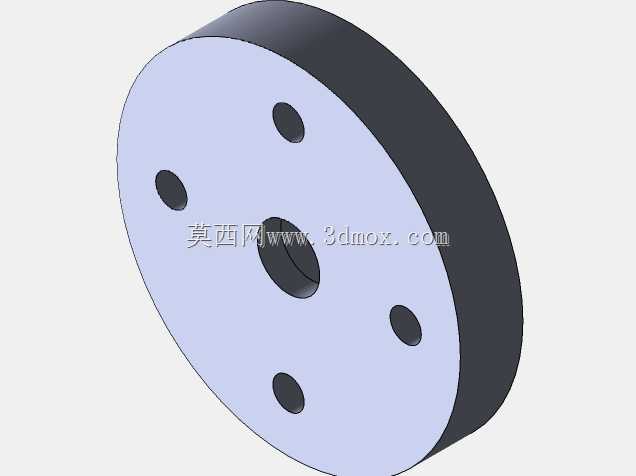

　　传动连杆的铰接孔位统一设计为3mm标准孔径，适配常规的M3铜柱或螺丝作为铰接轴，装配时可在铰接位置添加少量润滑脂降低转动阻尼，减少伺服电机的负载扭矩，提升整机运行的流畅度与舵机使用寿命。四条腿的安装位置采用对称式定位孔设计，左右腿零件可实现镜像互换，减少了打印时需要准备的零件种类，降低备件存储的成本，单腿零件损坏后可单独打印替换，无需更换整机组装件。
