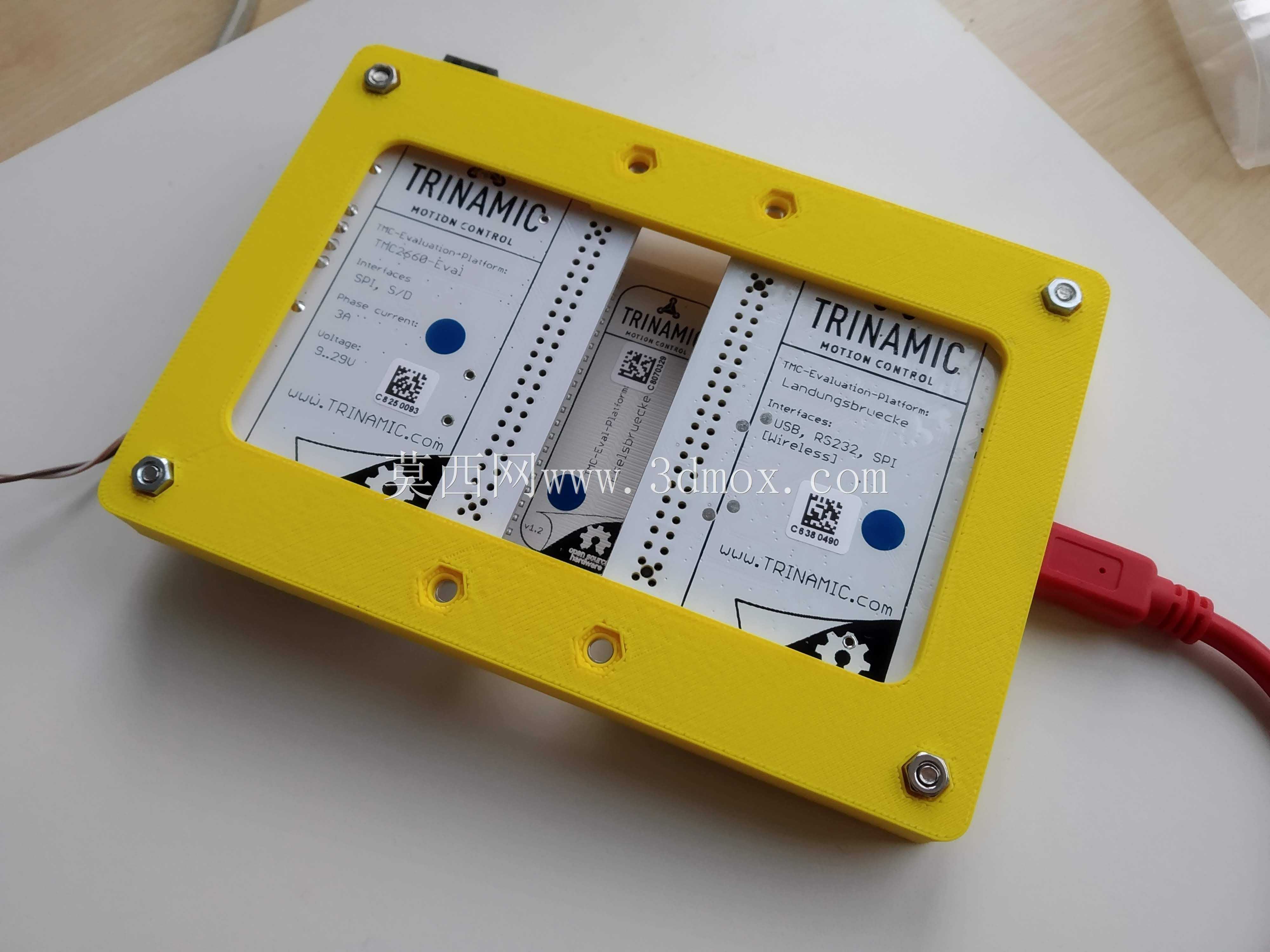

Trinamic电机驱动器防护外壳结构设计

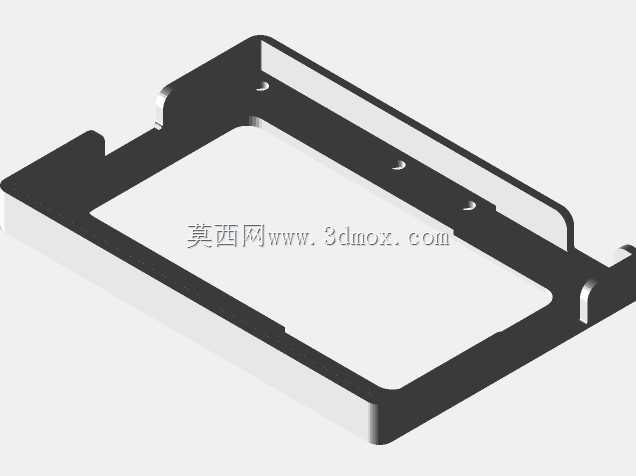

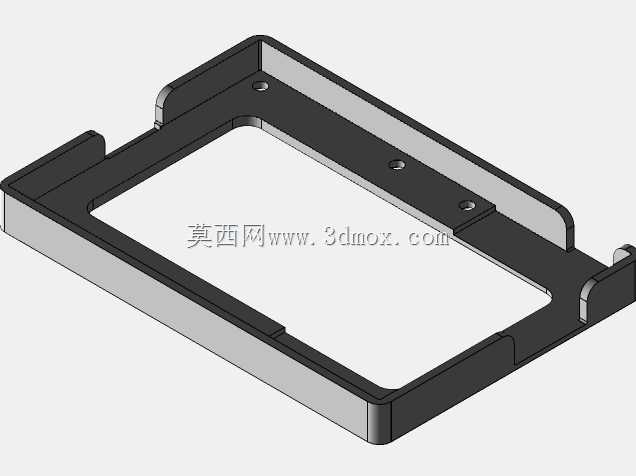

　　在自动化运动控制场景中，Trinamic系列电机驱动器常部署在多轴运动平台、小型数控设备、实验室精密运动台架等场景下，这类驱动器本身集成了电流采样、步进控制、通讯接口等精密电子元件，若直接裸露在设备内部，很容易被车间环境中的金属碎屑、切削液飞溅、线缆拉扯剐蹭损伤，同时设备运行过程中的意外触碰也可能导致接口松动、驱动板短路等故障，因此配套的防护外壳是驱动器落地应用中不可或缺的结构部件。这款外壳的设计完全围绕Trinamic驱动器的实际安装边界展开，建模阶段先完成驱动板本体的尺寸逆向校核，确认板载接口、散热片、固定孔位的相对位置后，再向外预留合理的装配间隙，壳体内部设置了对应位置的定位柱，不需要额外增加固定压片就能将驱动板牢牢卡在壳内，

　　避免设备运行振动导致板件移位。外壳的侧壁对应驱动器的电源接口、编码器接口、通讯接口位置预留了精准的开口，开口边缘做了小尺寸的翻边处理，既可以提升接口处的结构强度，也能避免线缆插拔时被壳体锐边割破绝缘层。考虑到部分高负载工况下驱动器的散热需求，壳体对应驱动板主散热片的位置没有做全封闭设计，而是预留了规整的通风栅格，栅格的缝隙宽度控制在2mm以内，既能保证空气流通带走热量，又能阻挡大部分金属碎屑、灰尘进入壳体内部。外壳的安装耳设置在壳体两侧的下部，安装孔位做了沉头设计，装配后螺丝头不会突出壳体表面，不会和周边的线缆、其他部件产生干涉，安装孔的间距适配市面上主流的铝型材平台安装槽尺寸，不需要额外做转接板就能直接固定在型材框架上。

　　从结构强度角度看，壳体的壁厚做了差异化设计，主体壁厚保持均匀，在接口位置、安装耳位置做了局部加厚，既控制了整体的重量，也能保证日常装配、维护过程中不会因为轻微磕碰出现开裂、变形。壳体的上下盖采用卡扣加少量定位螺丝的固定方式，日常维护时不需要完全拆下所有螺丝就能打开上盖检查驱动状态，卡扣的配合间隙经过反复调整，既不会因为设备振动出现松脱，也不会因为卡扣过紧导致拆卸时损坏壳体。在实际设备装配场景中，这款外壳可以适配多类搭载Trinamic驱动器的运动控制设备，不管是桌面级的小型3D运动平台，还是工业场景下的多轴点胶、螺丝锁附设备，都能通过这款外壳完成驱动器的规整安装，避免设备内部走线杂乱，同时提升驱动部件的防护等级，降低现场运维的故障概率。建模过程中所有的圆角、拔模角度都按照注塑加工的工艺要求设置，后续如果需要批量生产，不需要做大幅的结构修改就能直接开模，壳体的分模线设置在侧面不显眼的位置，不会影响装配后的整体外观。
