树莓派V2摄像头可调角度垂直安装支架

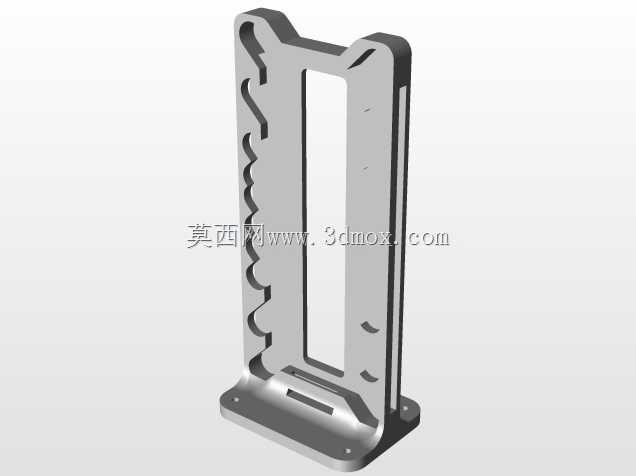

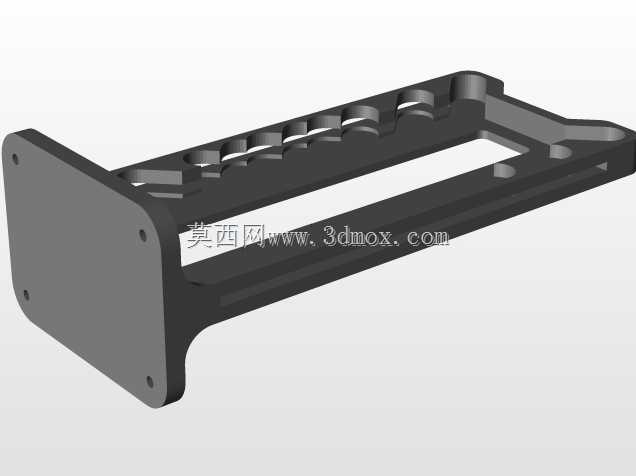

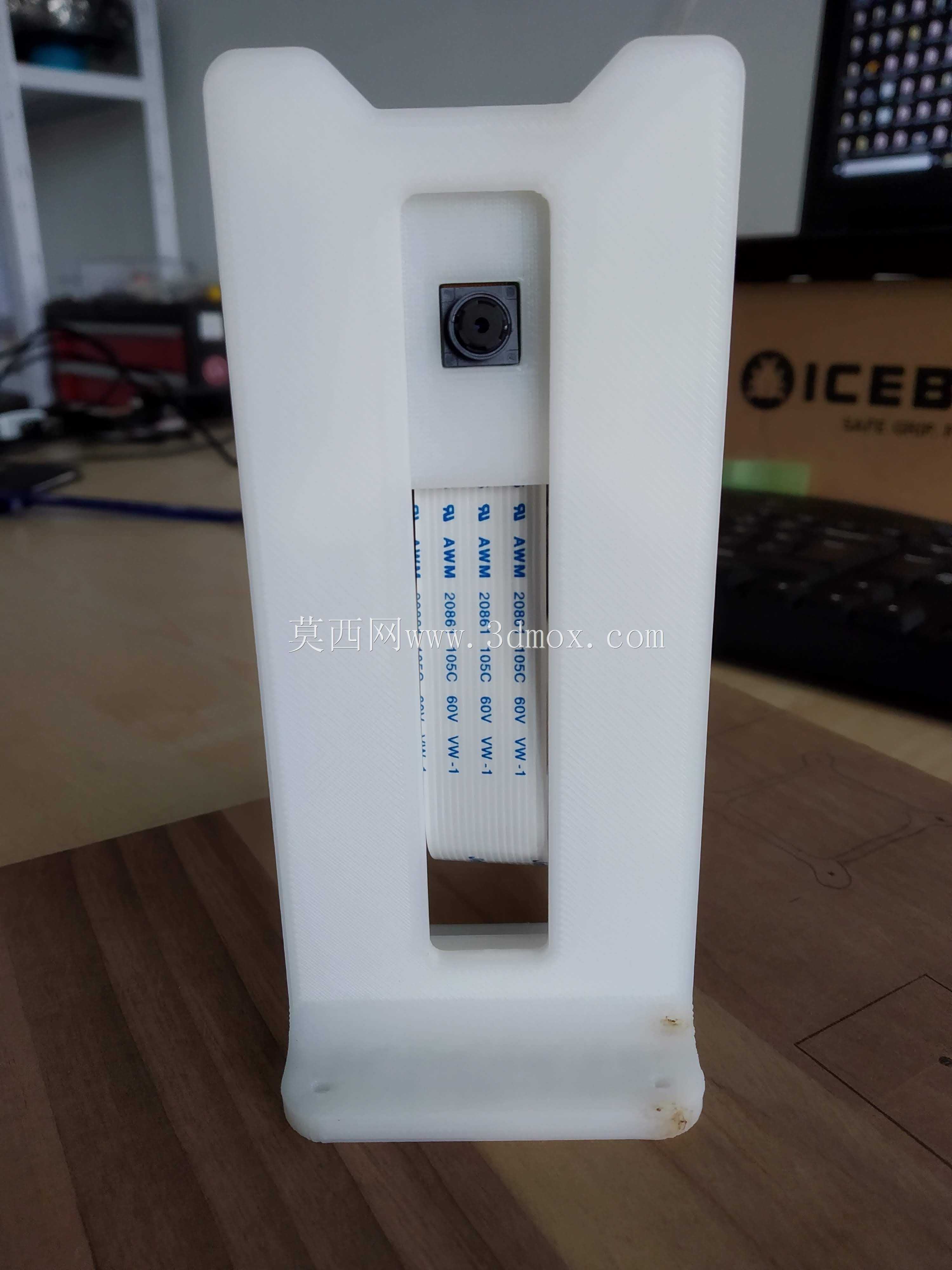

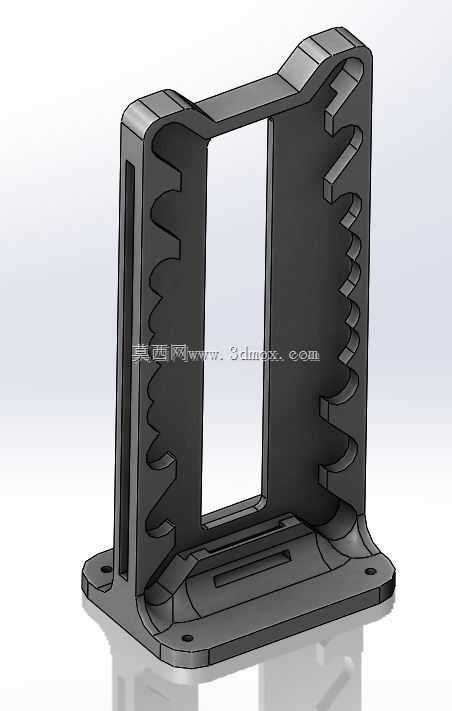

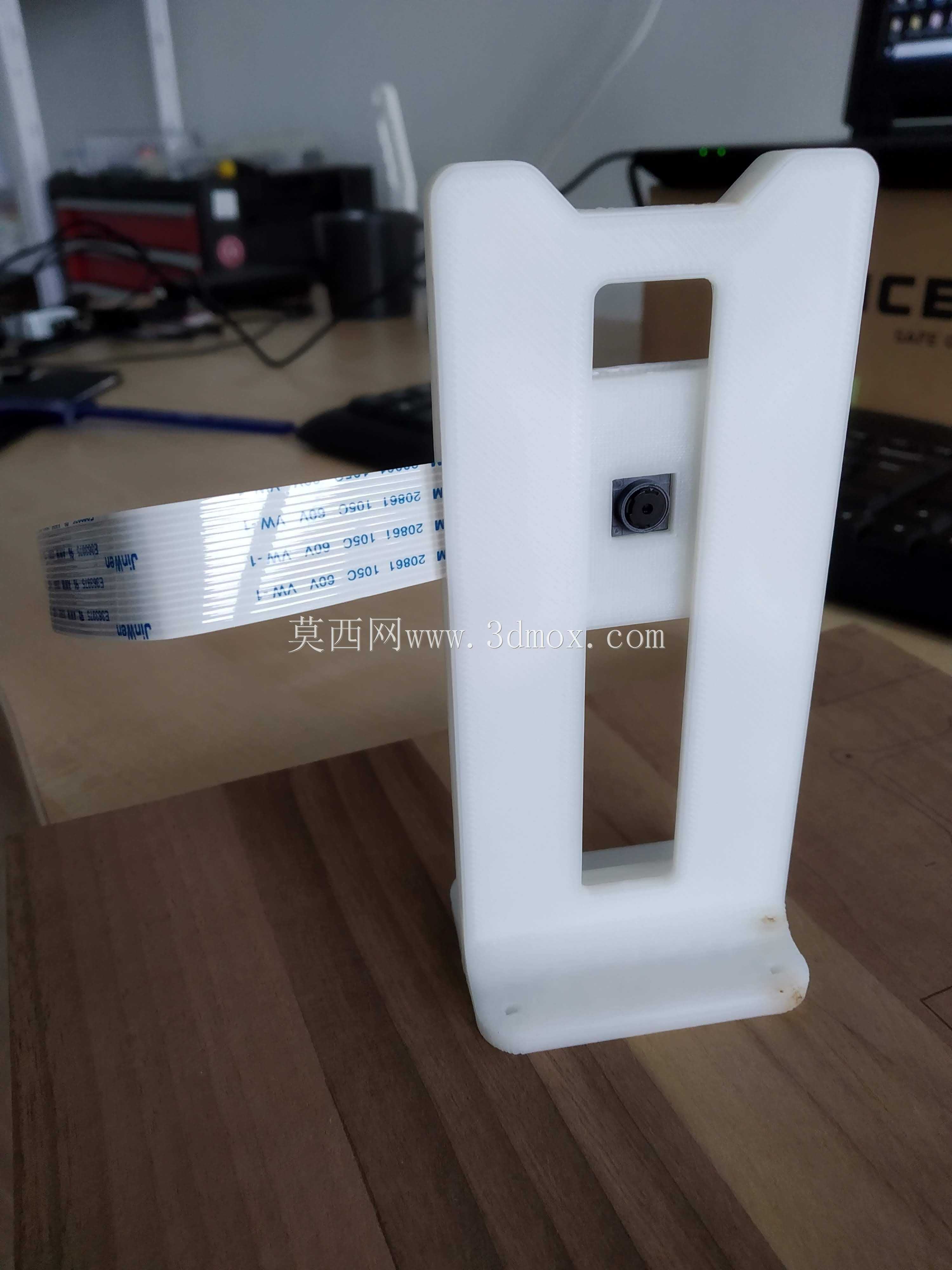

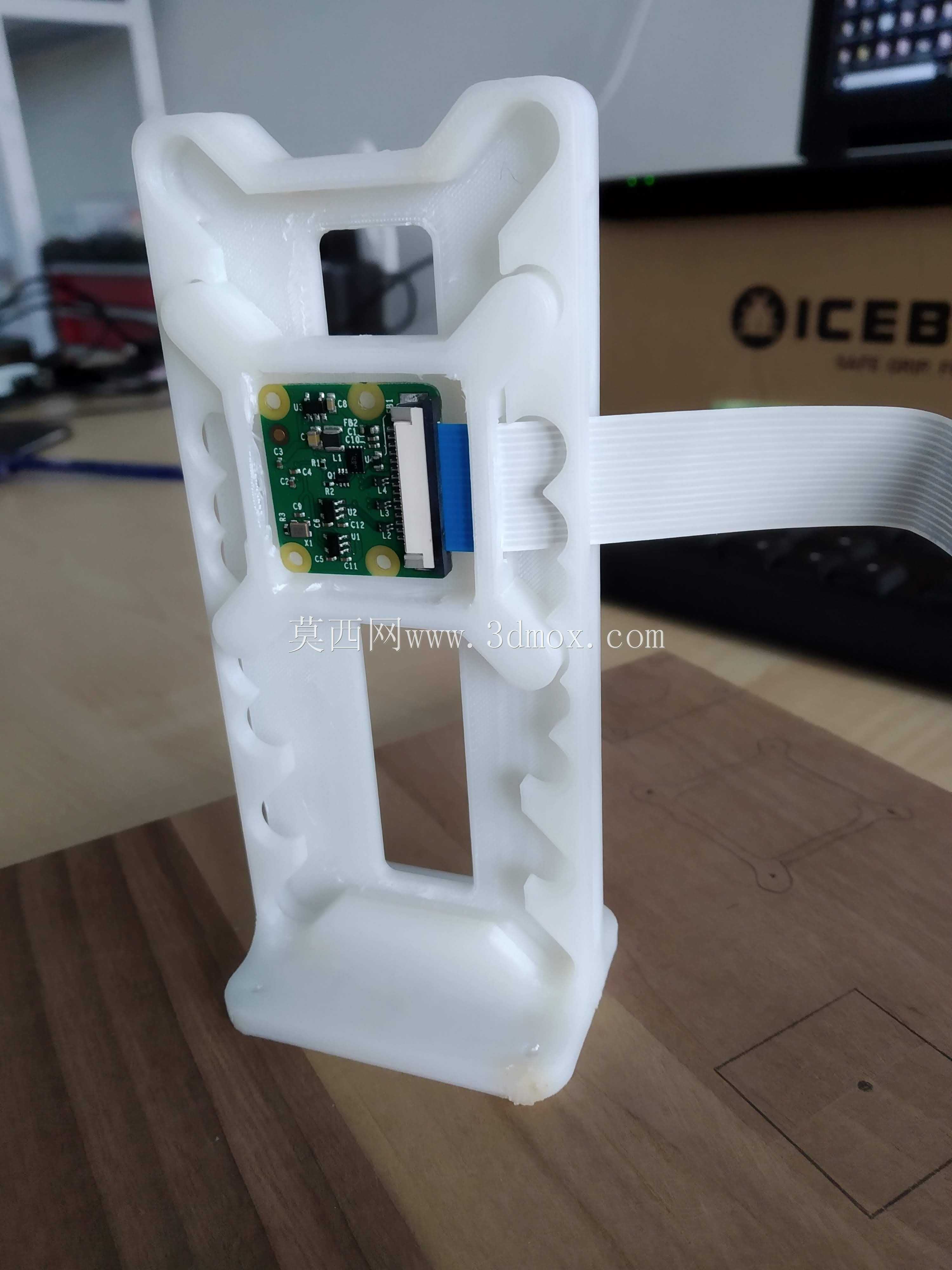

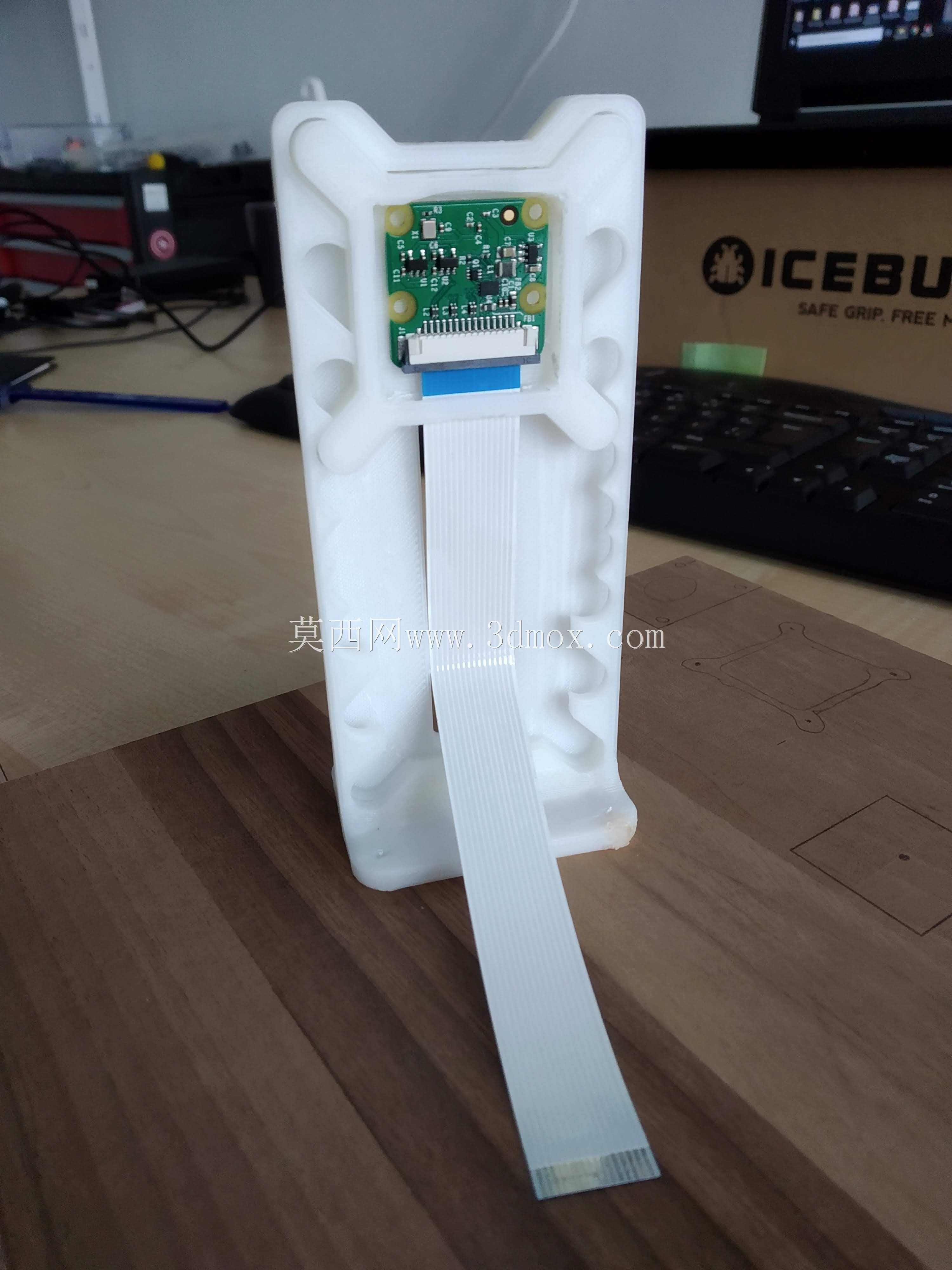

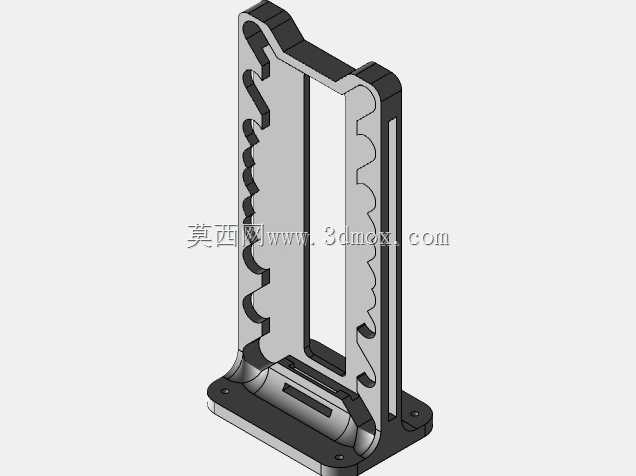

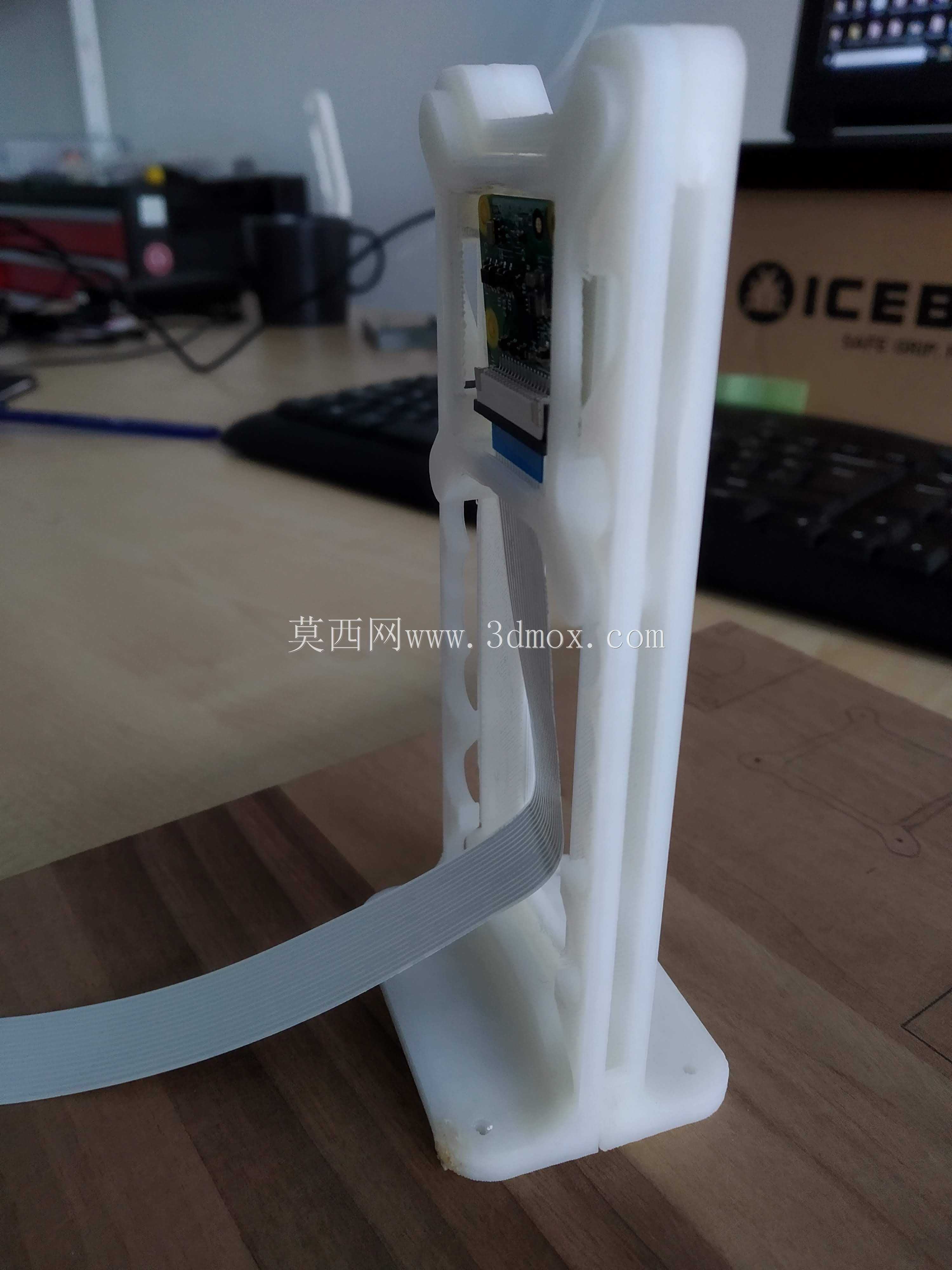

在嵌入式视觉项目搭建、小型智能设备调试、桌面级视觉检测工位布设这类场景里，树莓派V2摄像头的固定一直是容易被忽略却直接影响成像效果的环节，很多临时搭建的固定方式要么角度不可调，要么高度固定，无法适配不同的拍摄距离与取景角度需求，这款垂直安装支架正是针对这类实际使用痛点设计的结构件。从结构设计逻辑来看，支架采用立式H型主体结构，底部做了加宽的平底支撑面，放置在桌面或设备平台上时无需额外固定即可保持稳定，不会因为排线拉扯或者轻微触碰出现倾倒偏移。主体上预留了多组高度调节的安装位，可实现摄像头在30毫米到95毫米的高度区间内进行五档不同高度的固定，覆盖了近距离微距拍摄到中距离工位监控的常用高度范围，不用额外垫高或者裁切结构就能适配不同的物距需求。角度调节方面，支架设计了三个不同朝向的安装卡位，分别对应0度水平朝前、90度垂直朝下、270度垂直朝上三个常用拍摄角度，切换角度时只需要将摄像头固定到对应卡位即可，不需要额外调整支架整体摆放位置，也不用搭配复杂的角度调节关节，减少了松动移位的风险。支架中部做了镂空减重设计，既减少了3D打印时的材料消耗，也给摄像头的柔性排线预留了充足的走线空间，排线可以顺着镂空区域自然弯折引出，不会出现排线被挤压折损的情况，摄像头安装位的尺寸完全匹配树莓派V2摄像头的固定孔位，安装时直接对准孔位锁紧即可，不需要额外做孔位修整。从安装边界来看，支架整体占用的桌面面积极小，底部支撑的长宽尺寸控制在紧凑范围内，即使在排布密集的实验台或者小型设备外壳上也能找到合适的放置位置，不会和周边的树莓派主板、接线端子等部件产生空间干涉。实际使用中，不管是做桌面级的二维码识别调试、小型工件的外观检测，还是做日常的延时摄影拍摄，这款支架都能快速调整到合适的拍摄位，省去了每次调试都要重新找固定件、调整角度的麻烦，结构上没有多余的活动部件，长期使用也不会出现关节松动导致的角度偏移问题，可靠性远高于常见的粘接、扎带临时固定方案。
