MP24GA微型12V直流步进电机结构设计

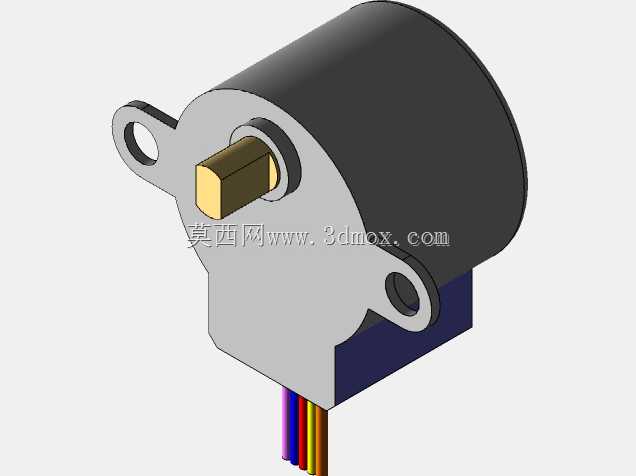

这款MP24GA微型步进电机采用12V直流供电设计，在小型自动化设备、智能家电、精密传动机构中有着广泛的应用场景，常见于智能阀门开度控制、小型云台角度调节、办公设备走纸机构、医疗检测样本推送模块这类对安装空间有严格限制、同时需要精准角度控制的工位。从结构设计来看，电机主体采用圆柱形壳体搭配侧出安装耳的布局，两个带通孔的安装耳分布在输出轴两侧，安装孔位的中心距经过匹配常见小型设备的安装基准设计，安装时可直接通过M2或M2.5规格的螺丝穿过耳孔固定在设备基板上，不需要额外设计转接支架，能有效压缩整机的装配空间占用。输出轴采用扁位结构设计，区别于传统光轴输出，扁位结构可以和配套的传动齿轮、同步带轮、摆杆等零件形成周向限位，避免传动过程中出现轴孔打滑的问题，保证角度传递的精度，输出轴的伸出长度经过核算，既满足常规传动件的装配深度需求，又不会因为轴伸过长导致运行过程中出现径向跳动超标的问题。电机尾部引出多色排线，不同颜色线序对应不同的绕组相位，接线时可以直接通过线色区分相序，减少装配过程中线序接反导致电机反转、失步的问题。设计过程中重点考虑了小型化场景下的安装边界，电机主体的外径控制在24mm级别，整体轴向长度也适配薄型设备的内部空间，底部的出线方向采用侧下出线，不会额外占用电机轴向的安装空间，在堆叠式安装的紧凑结构中也能顺利完成布线。作为开环控制的执行元件，这款步进电机可以通过脉冲信号精准控制转动角度，不需要额外加装角度反馈元件就能实现固定步距角的转动输出，在低成本精密控制场景中性价比突出，结构建模时完整还原了壳体的分型面、安装耳的倒角、输出轴的扁位细节、出线端的固定结构，能够直接用于设备的装配干涉检查、运动仿真验证，也可以作为选型阶段的空间占位模型导入整机装配体，提前校核安装空间是否匹配，避免后期结构改模的风险。
