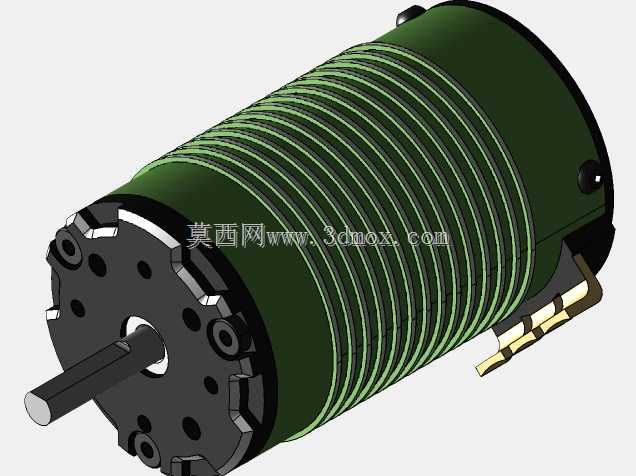

1512外转子无刷直流电机外观结构

这款外转子结构的动力部件，常被应用在遥控模型动力系统、小型自动化执行机构、桌面级精密传动设备当中，作为核心动力输出单元承担电能到旋转机械能的转换作用。从实际测绘建模的细节来看，模型完整还原了产品所有外部装配特征，所有尺寸均通过卡尺实测获取，能够直接用于配套设备的装配干涉校验、安装位结构设计工作，不需要二次测绘核对外部边界。设计层面上，壳体外侧的多道环形散热筋并非装饰结构，实际运行中转子壳体随输出轴同步旋转，这些环形筋条能够带动壳体表面空气快速流动，带走绕组持续工作产生的热量，避免高负载工况下绕组温升过高导致的退磁、扭矩衰减问题。前端盖采用多孔位布局，除了中心位置的输出轴过孔外，周向分布的多个沉孔分别承担端盖紧固、安装定位的作用，其中靠近外缘的几个带凸台的孔位是安装固定孔，能够直接适配对应规格的安装支架，不需要额外加工转接法兰，输出轴采用D型切边结构，与配套传动轮、联轴器装配时能够传递更大扭矩，避免长期正反转切换时出现轴孔打滑的问题。尾部的镀金接线端子采用侧出布局，能够缩减轴向安装尺寸，在空间紧凑的设备舱内布线时不会和周边结构产生干涉，端子的间距、突出高度都严格按照实物尺寸还原，设计配套接线座时可以直接匹配插拔间隙。建模过程中特意保留了壳体表面的散热筋圆角、端盖边缘的切削倒角、输出轴端面的中心孔这些细节特征，在做整机装配仿真、外观渲染时不会出现结构失真的问题。对于做小型动力设备选型、模型整车结构设计的工程师来说，这个模型可以直接导入装配环境，核对电机与安装位的间隙、输出轴与传动部件的同轴度、接线端的走线空间，不需要反复调整安装位尺寸，能够大幅缩短前期结构设计的校对周期，避免实际加工装配时出现尺寸不匹配的问题。外转子结构本身具备低转速大扭矩的输出特性，相比同尺寸内转子电机，不需要搭配大减速比的减速箱就能直接驱动负载，能够有效缩减整套动力单元的体积和重量，在对重量、安装空间有严格限制的场景下适配性更强。
