嵌入式USB接口工业摄像模组结构设计

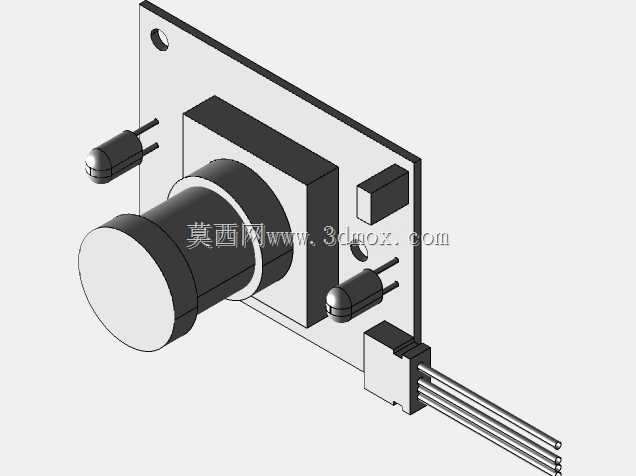

这款USB接口摄像模组的结构设计，首先围绕嵌入式设备的视觉采集需求展开，在工业视觉检测、小型智能终端图像采集、桌面外设集成等场景中都有明确的适配性。从实际使用逻辑出发，模组采用板载集成式布局，将镜头组件、感光处理电路、接插接口全部整合在单块安装基板上，省去了额外的转接结构，能直接适配设备内部的紧凑安装空间。安装基板预留了两个对称的定位安装孔，孔位间距经过匹配常用嵌入式设备的安装柱间距设计，安装时可直接通过螺丝锁附固定，不需要额外设计定制安装支架，能大幅降低集成阶段的结构适配工作量。镜头部分采用突出式镜筒设计，镜筒前端预留了标准滤光片安装位，可根据实际使用场景更换不同波段的滤光片，满足暗光、红外补光等特殊采集环境的需求；镜筒周边对称布置了两颗补光元件，在低光照环境下可直接提供近距补光，不需要额外外接补光光源，简化了终端设备的外围电路设计。尾部的USB接插端采用直出排线设计，排线长度预留了足够的设备内部走线余量，接插件采用标准USB引脚定义，可直接对接主流主控板的USB接口，不需要额外定制转接线缆。设计过程中充分考虑了安装边界的避让问题，基板上的电子元件全部布置在镜头组件的侧后方，元件最高高度低于镜筒顶端高度，安装时不会出现元件与设备外壳干涉的情况；镜筒的外径尺寸控制在通用镜头座的适配范围内，若后续需要更换不同焦距的镜头，可直接替换同接口规格的镜筒组件，不需要重新修改基板的安装结构。从结构可靠性角度出发，补光元件与基板之间采用焊接加胶体补强的方式固定，能承受设备组装及日常使用过程中的轻微振动，避免出现元件虚接脱落的问题；排线与基板的连接位置做了应力释放设计，走线过程中即使存在轻微拉扯，也不会直接作用在焊接引脚位置，提升了模组的长期使用稳定性。整个模组的外形轮廓规整，没有突出的异形结构，在设备内部布局时可直接贴装在壳体的预设安装位，不需要额外预留异形避让空间，能有效提升终端设备的内部空间利用率。
