Arduino1.7寸TFT液晶显示屏结构

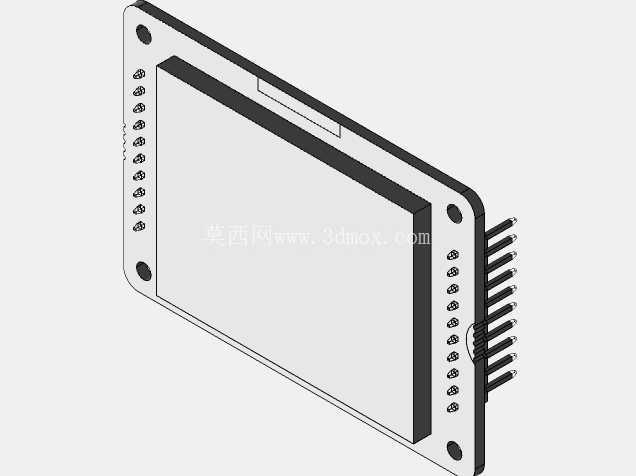

　　这款1.7英寸TFT液晶显示模块的三维结构，围绕开源硬件开发场景中的人机交互需求展开，常被嵌入小型实验装置、桌面测控终端、教学演示板以及低成本嵌入式控制设备中。模块本体采用矩形板卡式布局，正面以液晶显示区域为核心，黑色边框围合出有效可视面，外围承载基板延伸出安装固定孔与两侧排针接口，整体轮廓紧凑，能够在空间受限的控制箱、手持调试器或传感器节点外壳内完成布置。

　　从实际使用角度看，该类屏幕主要承担参数显示、状态提示、简单图形绘制和交互反馈任务。相比数码管或字符液晶屏，TFT彩屏能够呈现色块、曲线、图标和多行列文本，适合在调试阶段展示传感器数值、设备运行步骤、报警状态以及简易菜单。板边单侧引出的多针排针用于信号、电源与控制连接，相邻引脚间距遵循常规插针设计，便于直接插接在面包板、杜邦线束或定制载板上；另一侧排布的焊点与过孔则对应基板内部线路，兼顾生产焊接和后期维修检测。

　　结构建模时需要重点处理显示面板、保护边框、PCB基板、排针和安装孔之间的层级关系。液晶面板并非独立裸露放置，而是通过黑色边框与基板形成限位，正面保持平齐，避免装配后出现局部凸起。基板四角的通孔用于螺丝固定，孔位到板边的距离、孔径与沉台空间都要纳入外壳设计边界，否则在装入面板窗口时可能出现螺钉头干涉、连接器顶壳或窗口压边不足的问题。排针区域是整机布线的关键边界，针脚向外伸出后还要预留插拔手位和线束弯曲半径，不能只按屏幕本体外形估算占用空间。

　　外形设计上，模块长宽比例接近小型横向显示板，厚度由液晶层、基板和针脚高度共同决定。正面显示区占据大部分面积，非显示区域保留给边框、固定孔和走线；背面则需要预留电子元件贴装高度，尤其是驱动芯片、阻容件和焊接点位置。若设备外壳采用开窗方式安装，窗口开口应略小于可视区域外缘并压住黑边，既能够遮挡内部结构，也可防止灰尘从缝隙进入。若采用支架固定，则应让螺丝受力落在基板实体区域，避免压在液晶玻璃边缘，防止装配应力造成显示异常。

　　在工程选型阶段，这类模块的价值不只在于屏幕尺寸，还在于其与控制板之间的机械兼容性。排针朝向、板卡厚度、安装孔位置和显示窗口方向都会影响外壳分型、线束走向和维护拆装。将该结构放入整机三维布局中，可以提前检查屏幕与主控板、按键、电池仓、外壳立柱之间的间隙，也能验证面板开窗是否对准有效显示区域。对于教学设备和原型开发而言，这种板卡级模型能够帮助设计者把电子功能转化为可制造的壳体结构，减少从电路验证到实物装配时的干涉返工。

　　模型在细节表达上保留了排针、焊点、安装孔、黑色屏框和基板轮廓，便于进行干涉检查、外观评审和安装方式确认。设计人员可据此评估屏幕嵌入角度、前面板贴合方式、连接线缆插拔空间以及维修拆卸路径。在小型智能仪表、机器人控制终端、工业微动控制台和开源硬件项目中，该结构能够作为人机界面单元直接参与总装布置，使显示模块的机械边界、连接位置和装配关系在设计阶段就被清晰确认。
