四足仿生机器狗3D打印可组装结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289943
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计
  • 四足仿生机器狗3D打印可组装结构设计

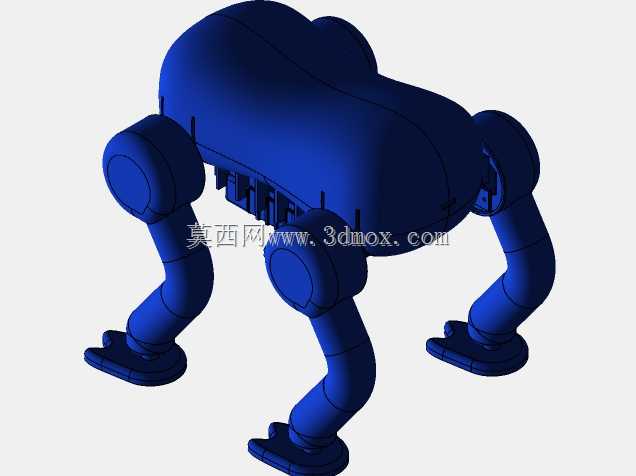

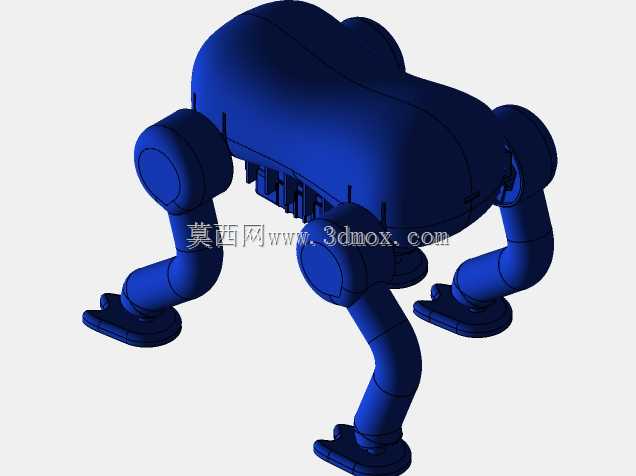

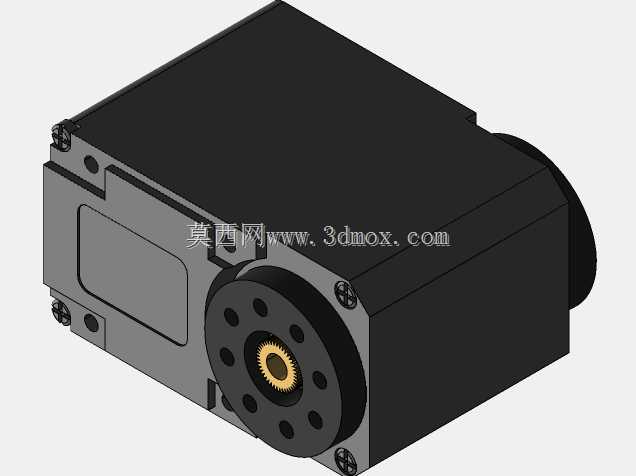

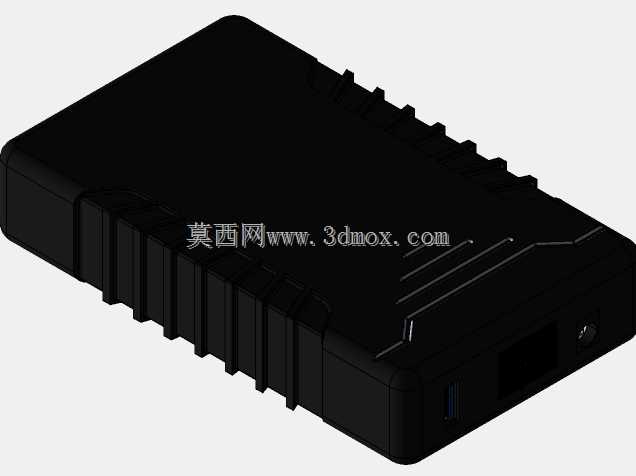

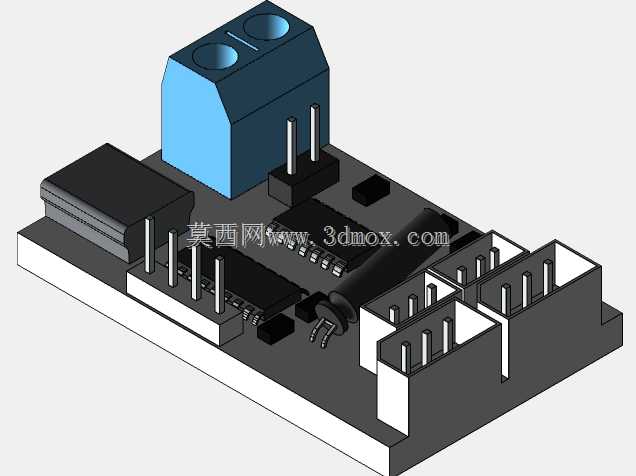

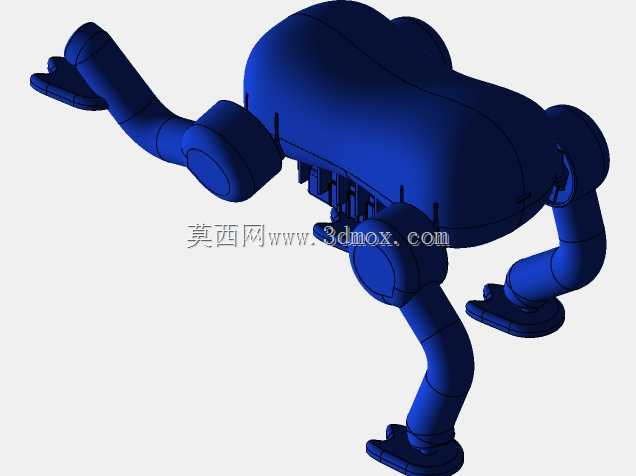

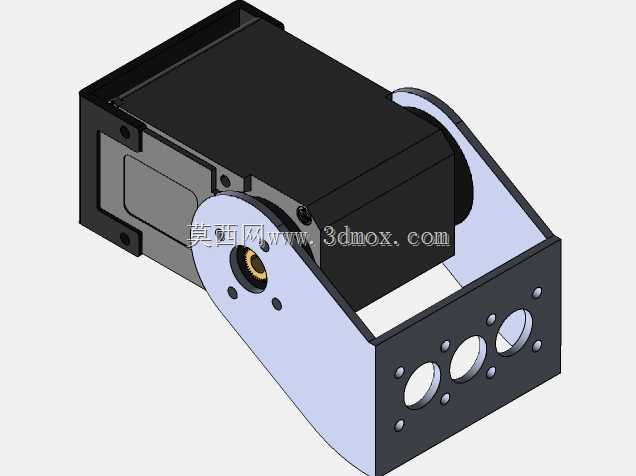

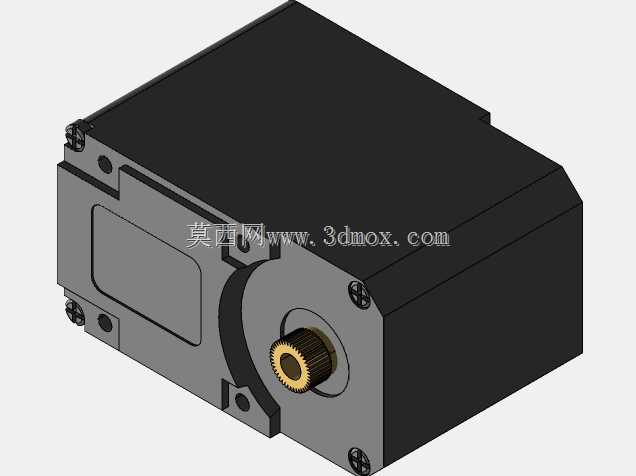

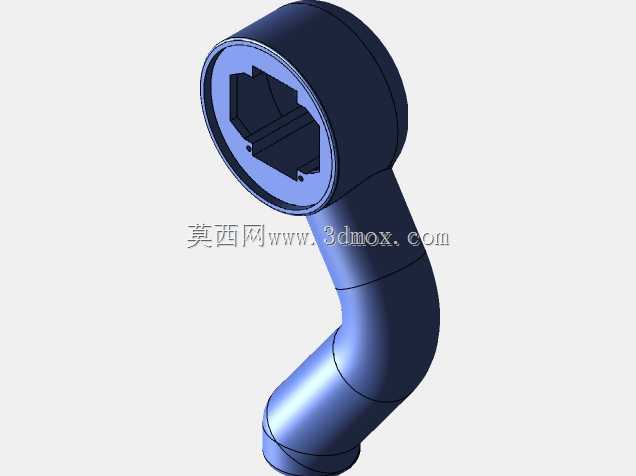

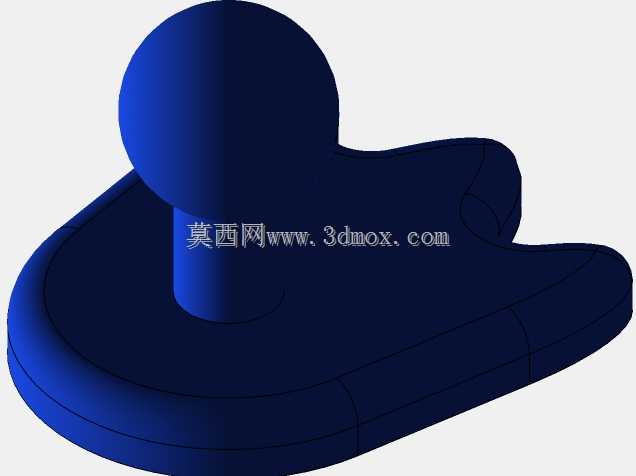

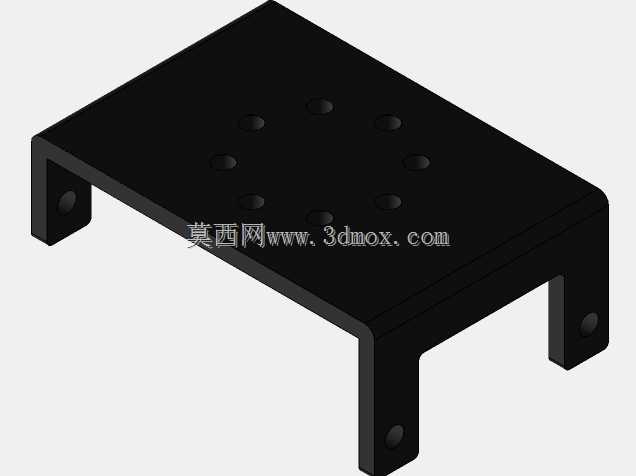

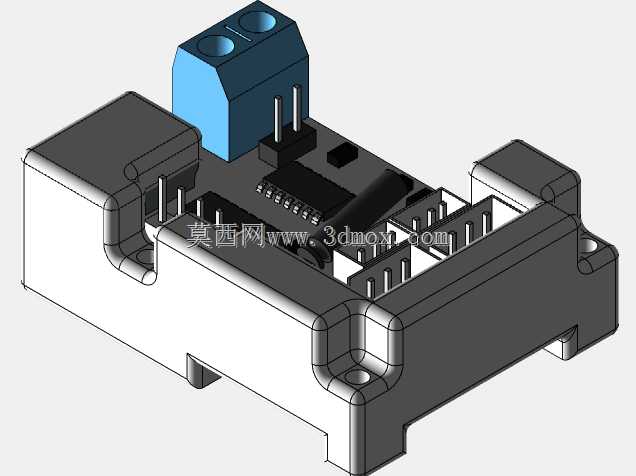

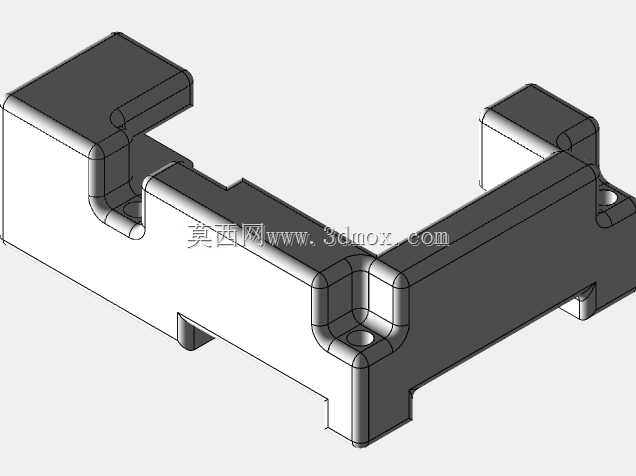

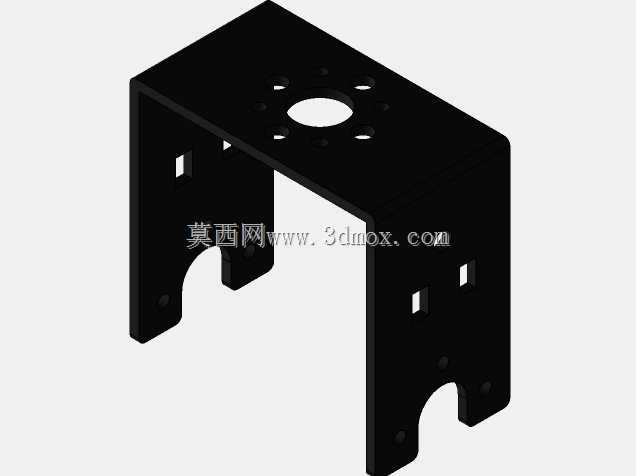

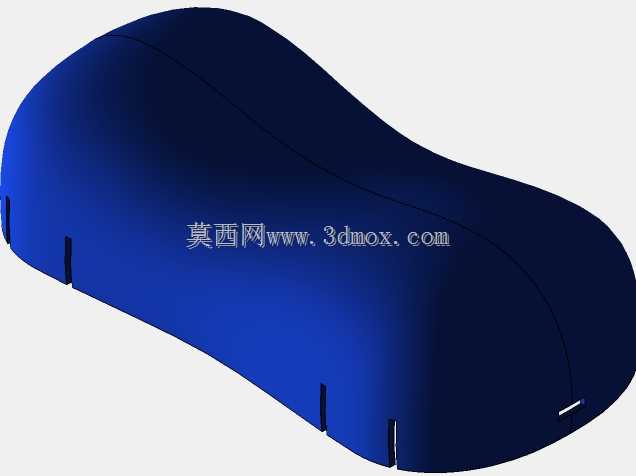

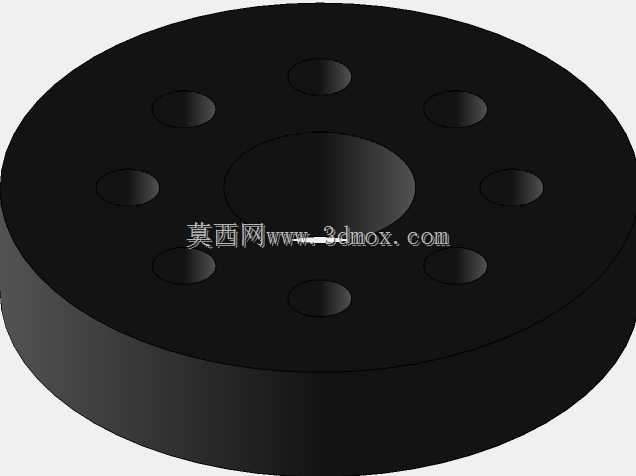

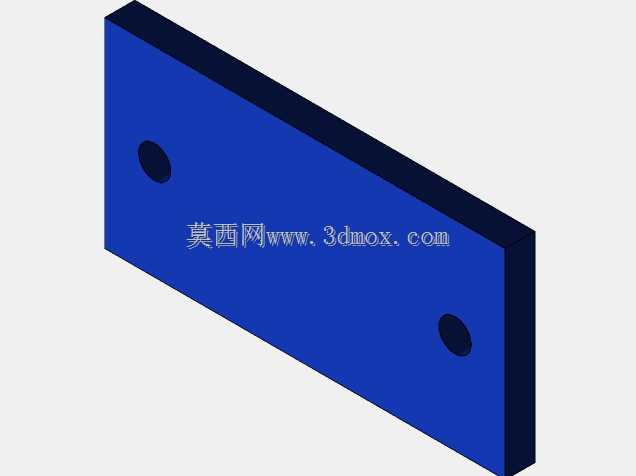

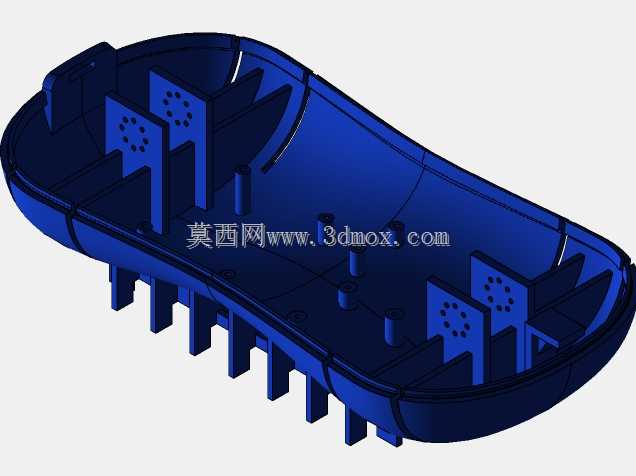

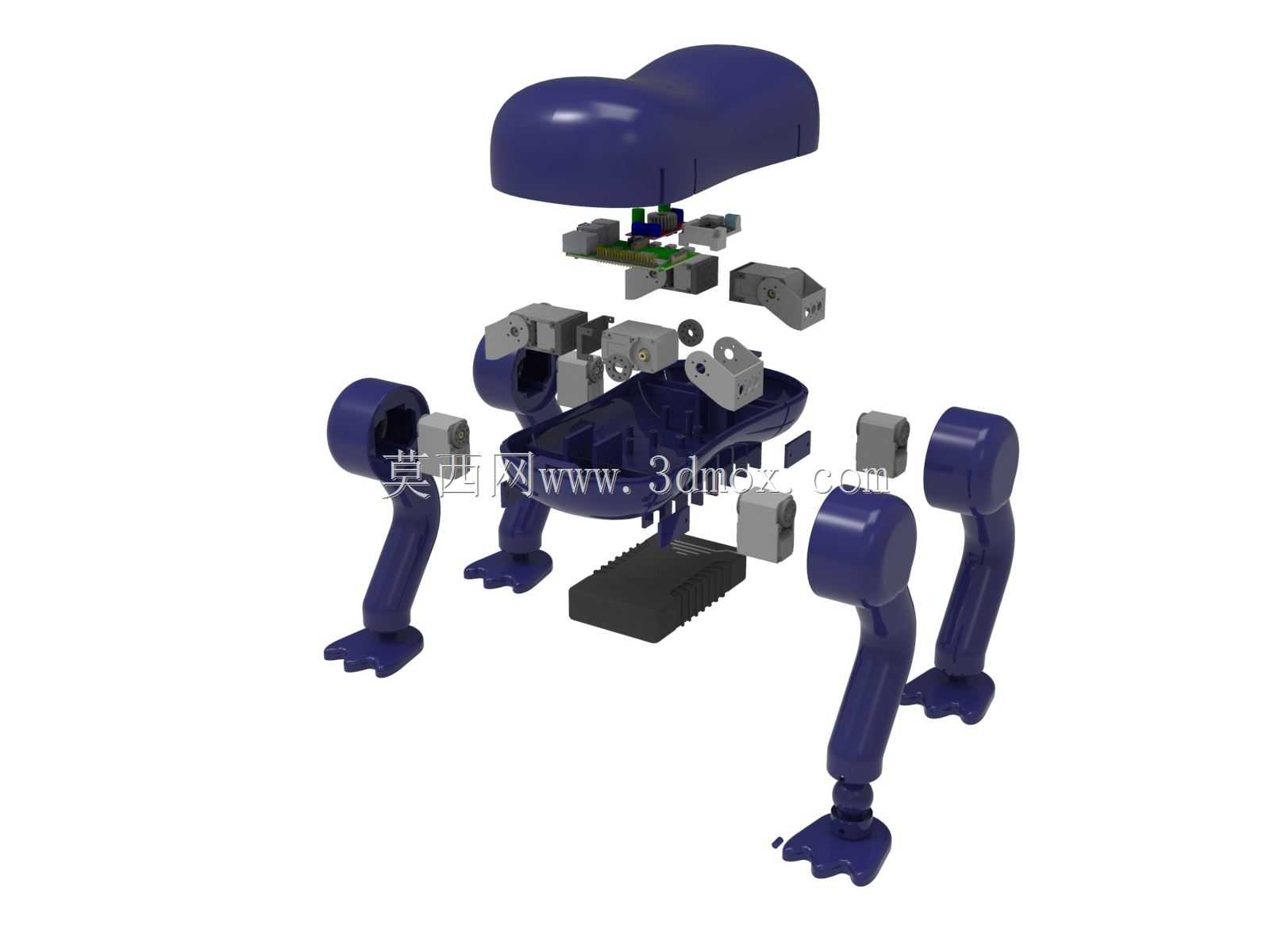

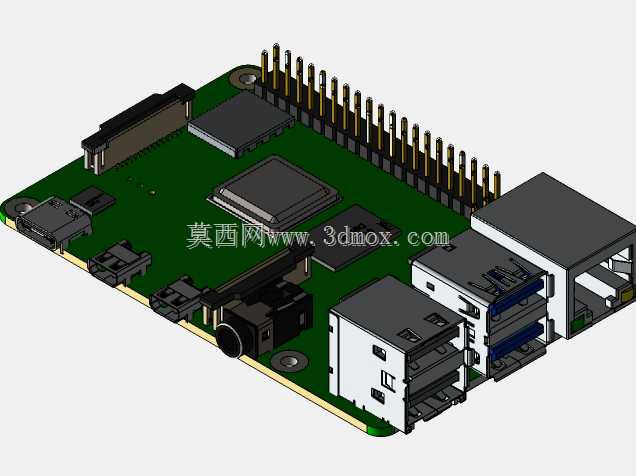

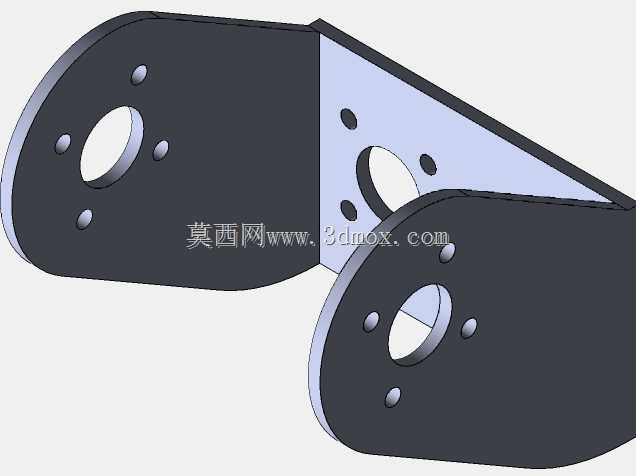

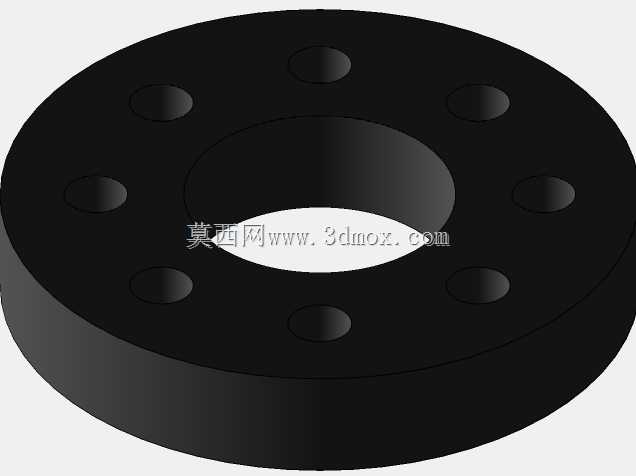

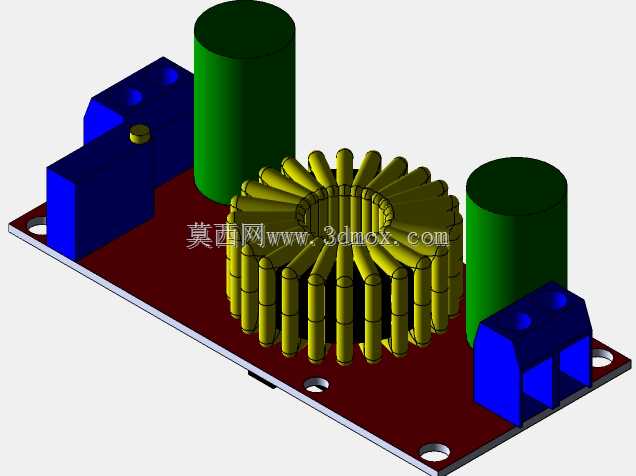

这款四足仿生行走结构的设计,最初面向教学实验场景的小型仿生机构验证需求,整体采用分体式模块化拆分逻辑,所有结构件均适配熔融沉积成型3D打印工艺,无需额外支撑即可完成单件打印,拆分后的零件边界充分考虑打印平台的常规成型尺寸,单一部件最大轮廓控制在普通桌面级3D打印机的成型幅面范围内,避免大尺寸一体打印带来的翘曲变形问题。从结构布局来看,机身主体分为上下壳体两部分,上壳预留了控制电路板、电池模块的安装空腔,内部设置了多组定位柱与卡扣结构,可直接固定常见的小型舵机控制板、锂电池组与接线端子,无需额外设计固定支架;下壳作为核心承载结构,集成了四条腿的舵机安装位,每个关节的安装座都设计了舵机定位卡槽与螺丝过孔,装配时可直接将标准9g微型舵机卡入定位槽,穿入自攻螺丝即可完成固定,省去了反复调整舵机同轴度的步骤。四条腿部结构采用完全对称的设计逻辑,单腿包含两个转动关节,分别负责腿部前后摆动与足部抬升动作,腿部杆件的截面做了等壁厚处理,壁厚控制在2mm,既保证打印后的结构强度,又能尽可能降低整体重量,足部末端设计了圆弧状接触面,可在行走过程中适配不平整的地面,减少行走时的卡顿与侧翻风险。结构拆分时特意将易磨损的关节连接位设计为独立可替换零件,当长时间运行出现关节磨损旷量时,仅需更换对应的小型连接块即可,无需重新打印整根腿部杆件,大幅降低后期维护的材料成本。装配逻辑上采用从下到上的堆叠顺序,先完成四条腿部的关节组装与舵机调试,再将腿部组件与下壳体的安装位对接,随后放入控制电路与供电模块,最后扣合上壳完成整体组装,上下壳之间预留了卡扣与螺丝孔双重固定位,既可以通过卡扣快速拆装调试内部电路,也可以拧上螺丝提升整体结构的连接强度,适配不同的使用场景需求。机身顶部的弧面设计除了提升外观整体性外,还预留了扩展安装孔位,可根据后续实验需求加装传感器模块、小型机械爪等扩展组件,满足不同的仿生机器人教学实验、功能验证需求。
