教学实训用双轮循迹智能小车结构设计

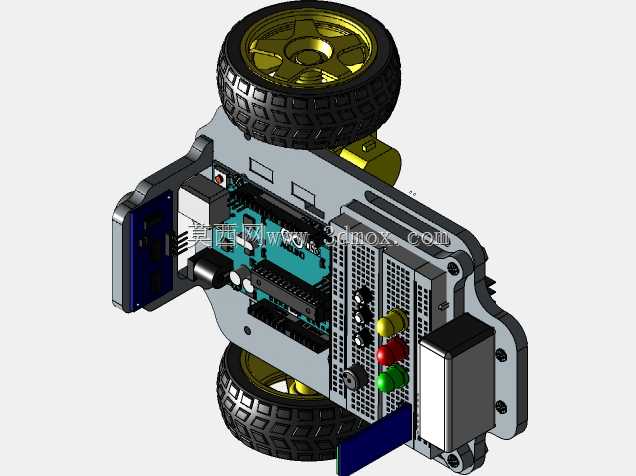

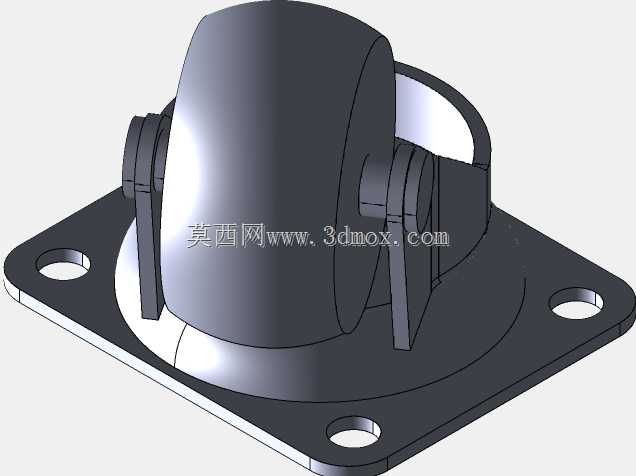

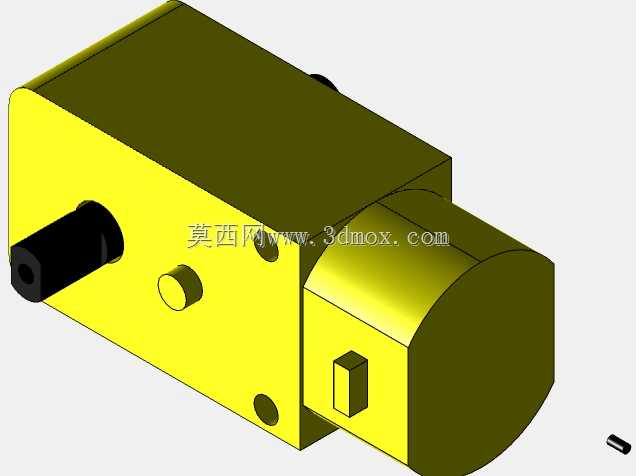

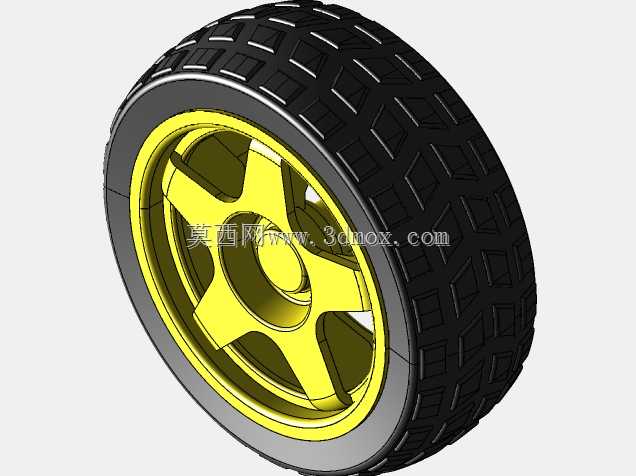

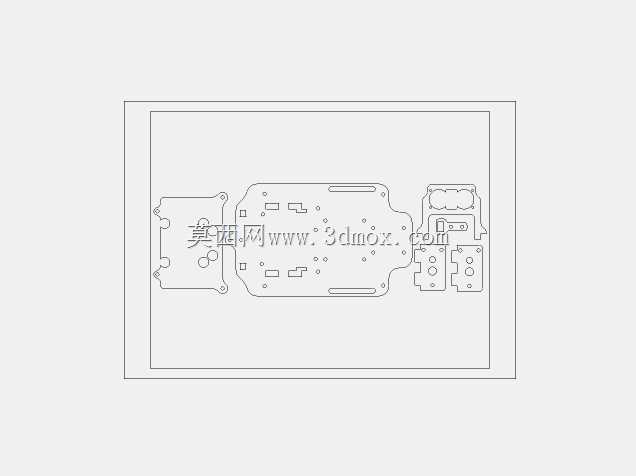

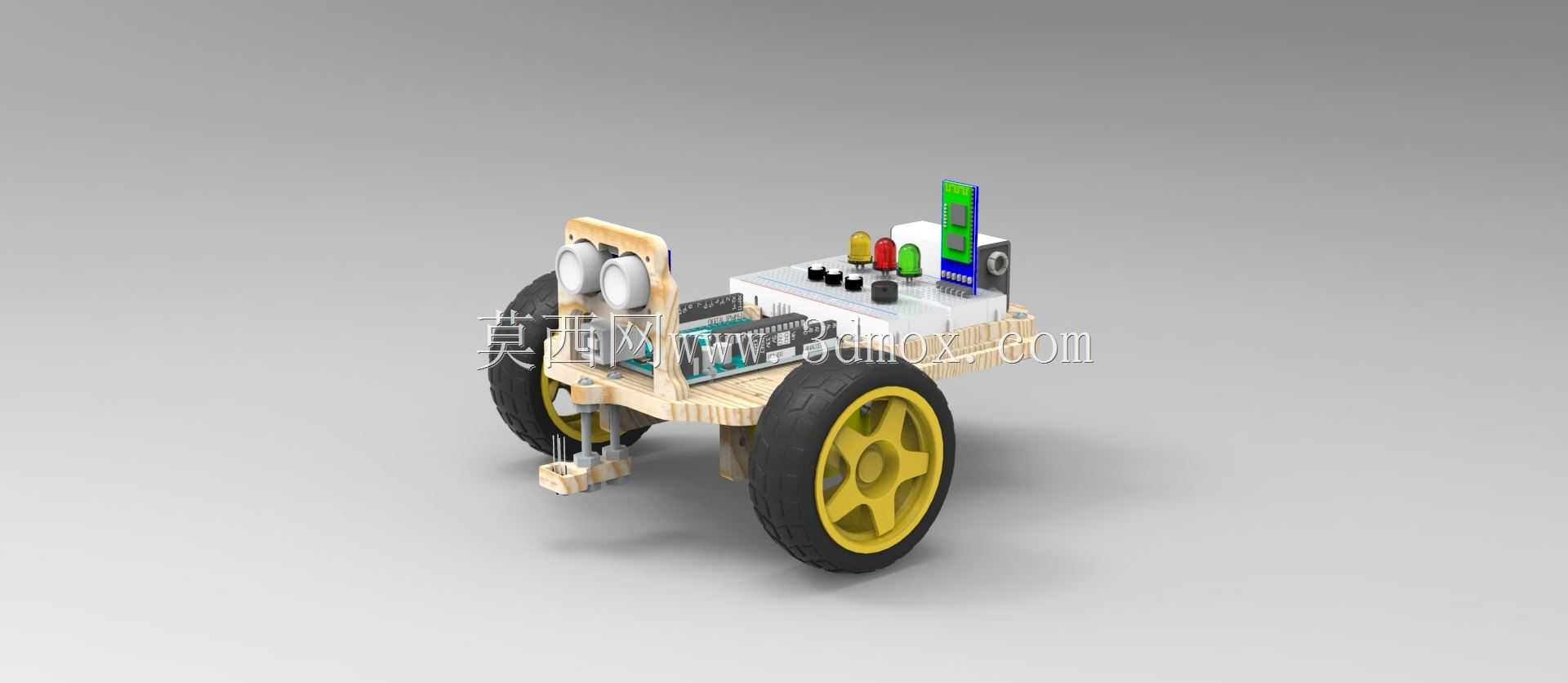

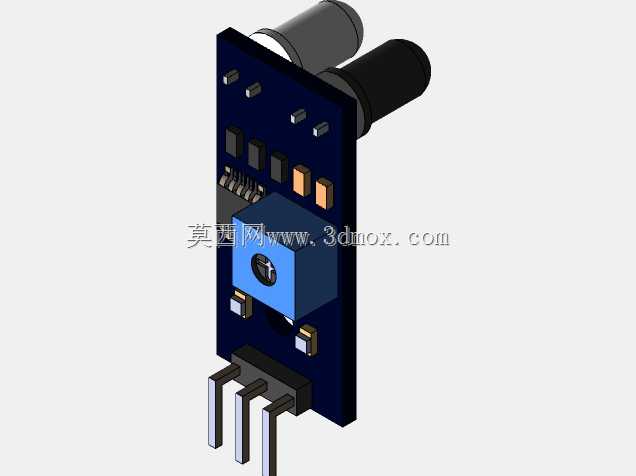

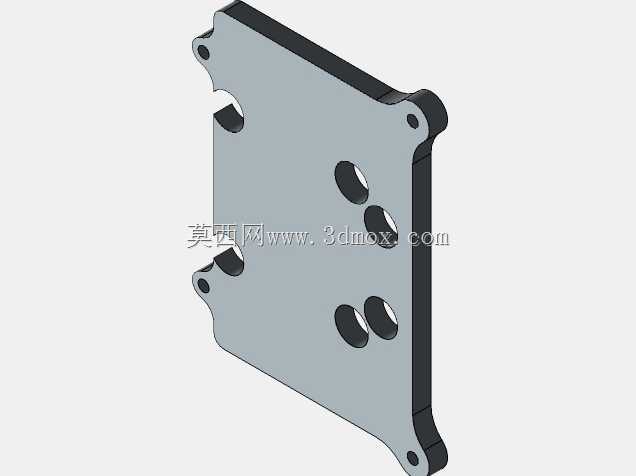

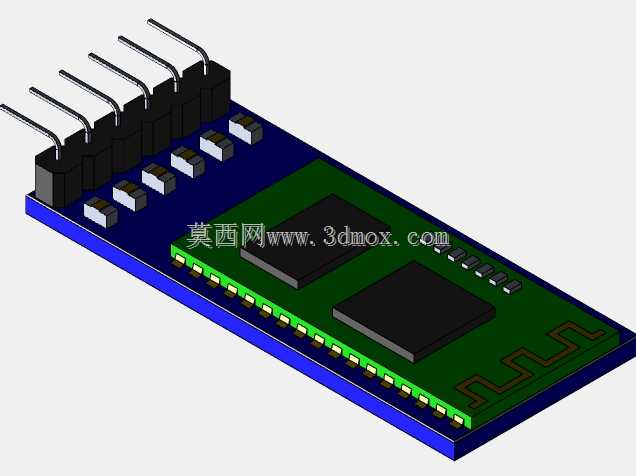

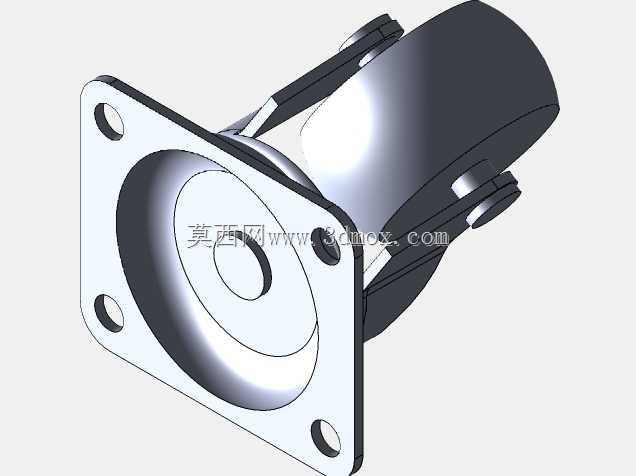

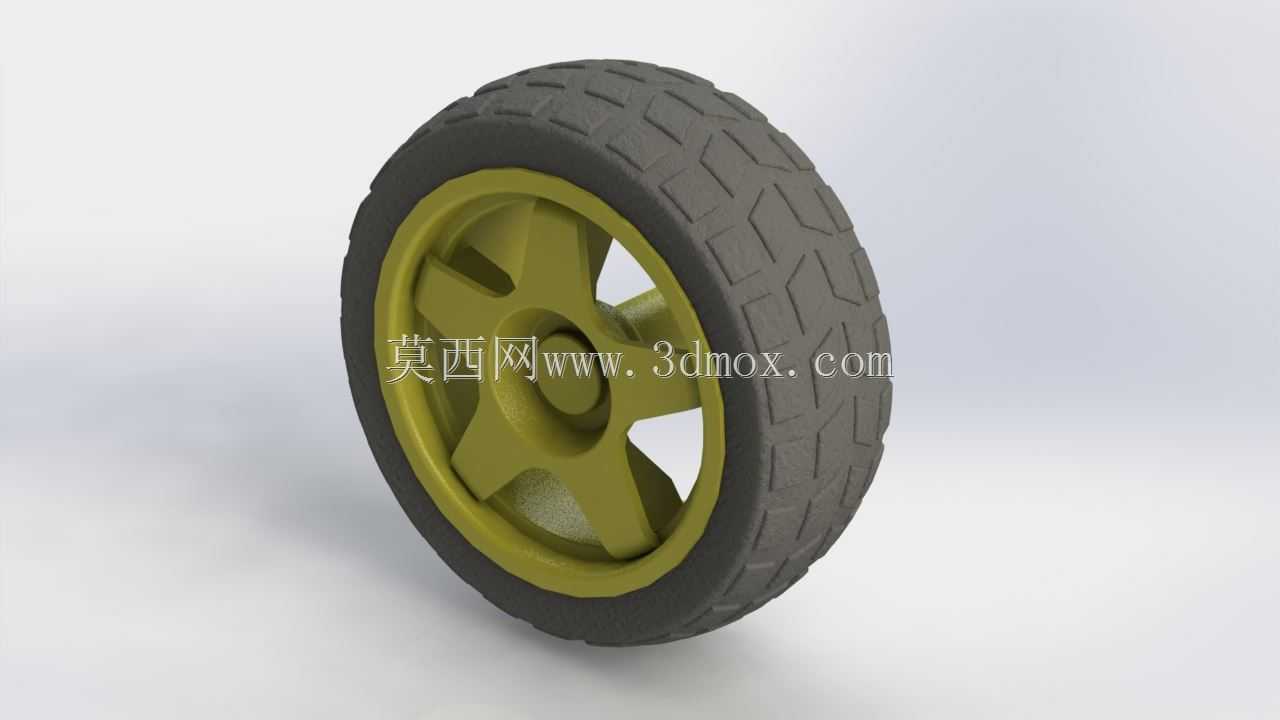

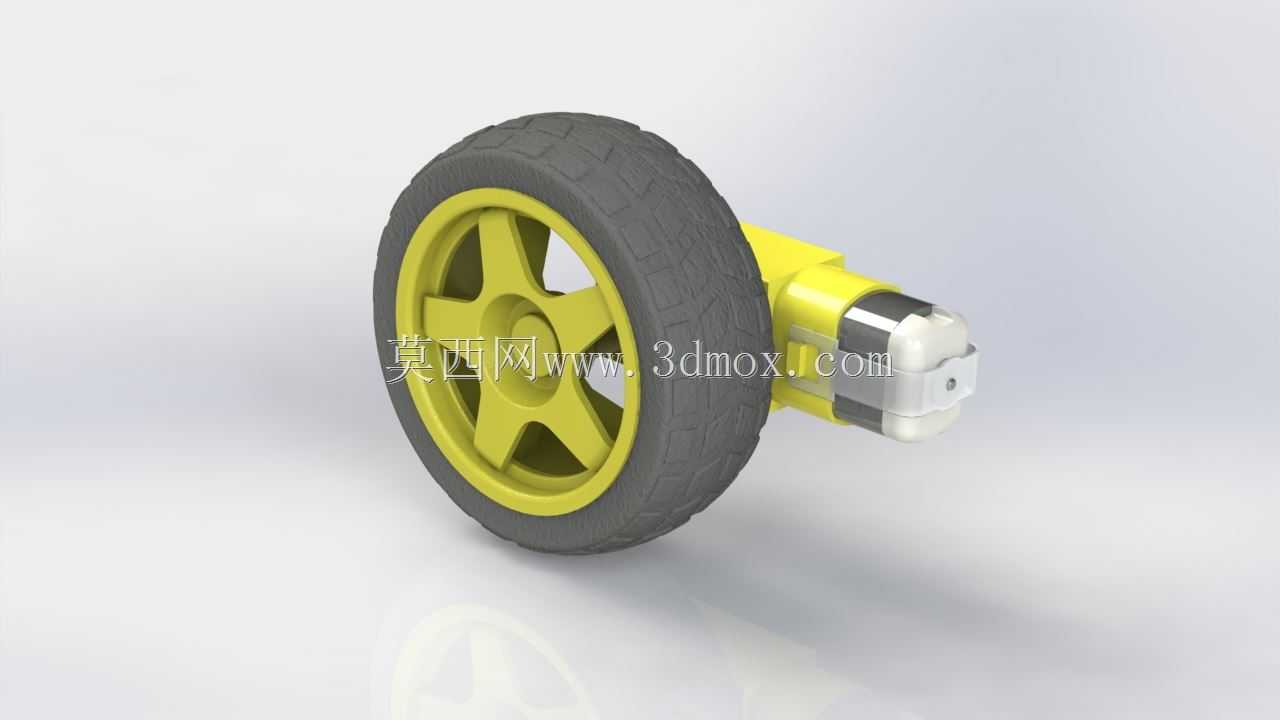

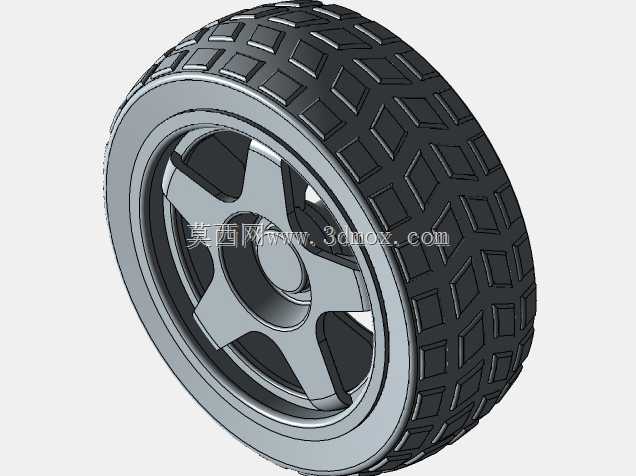

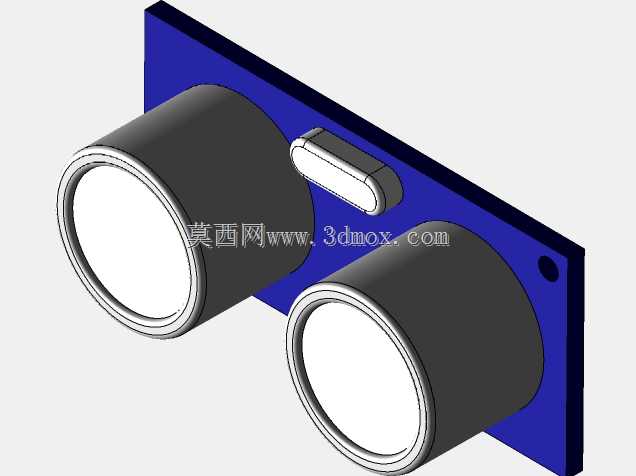

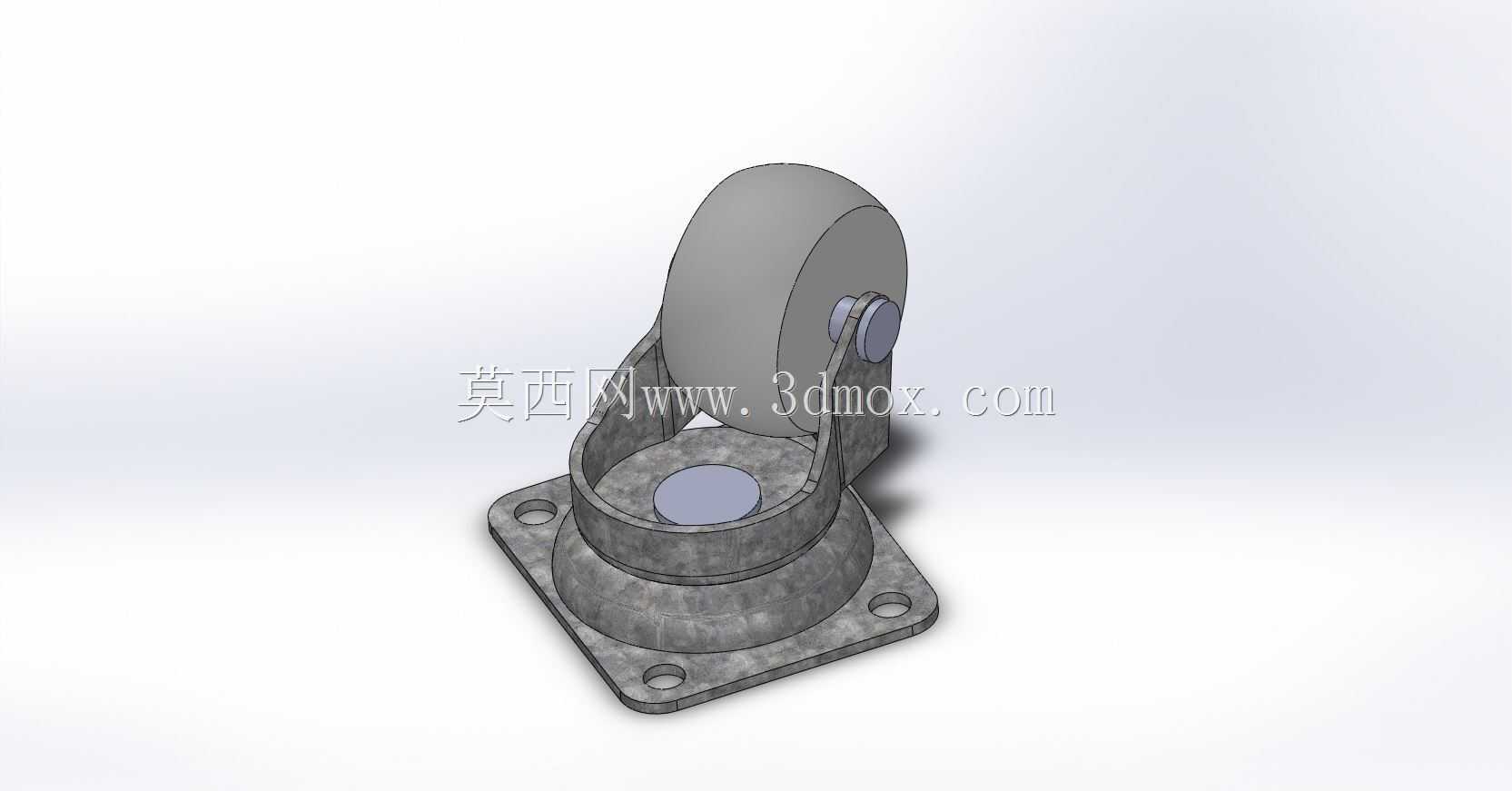

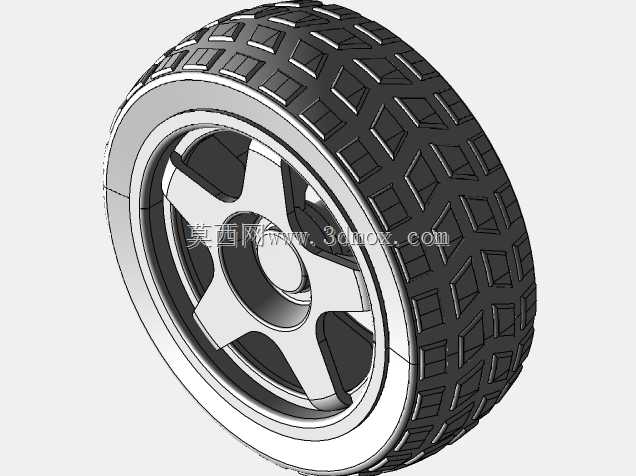

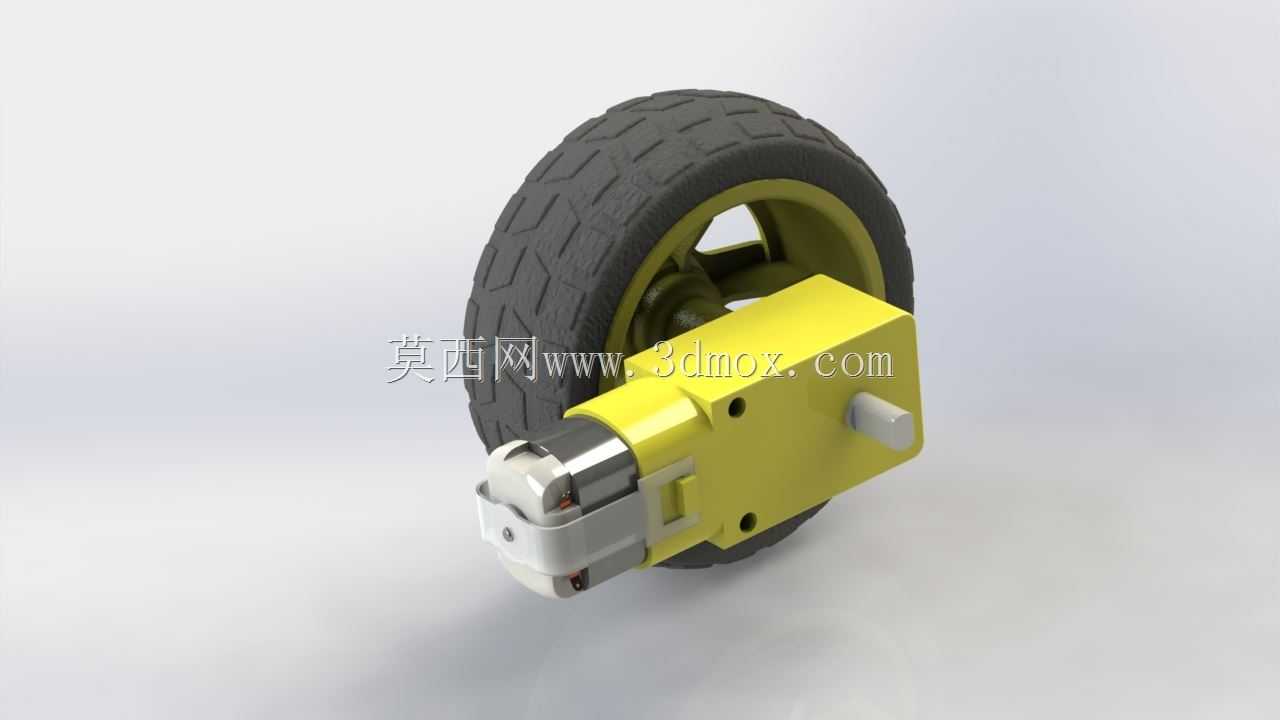

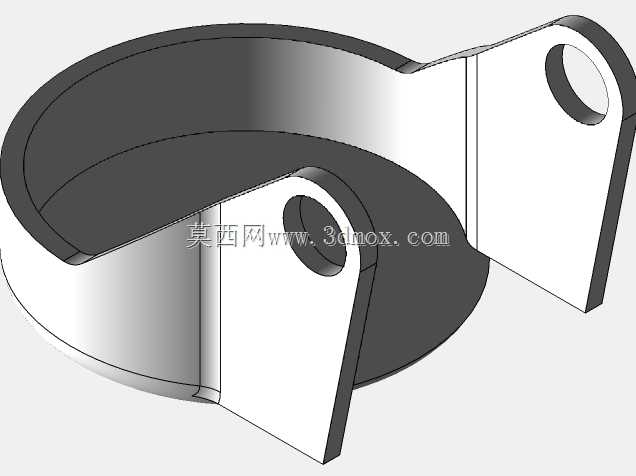

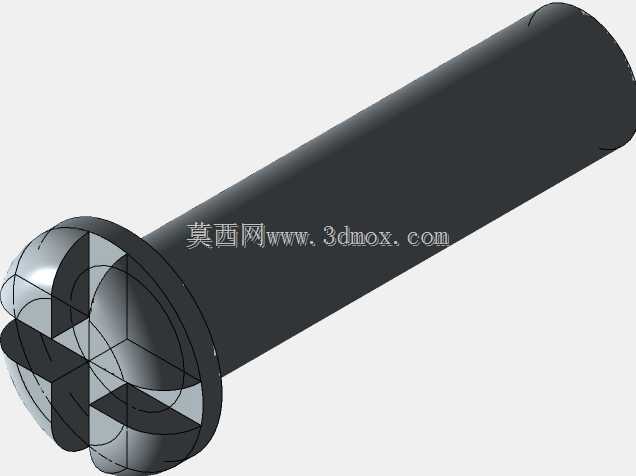

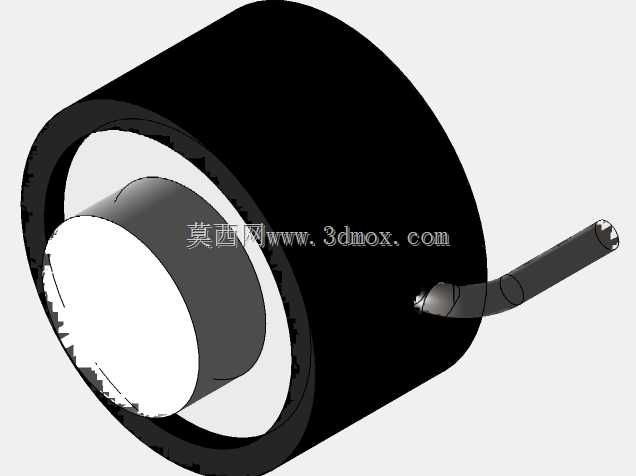

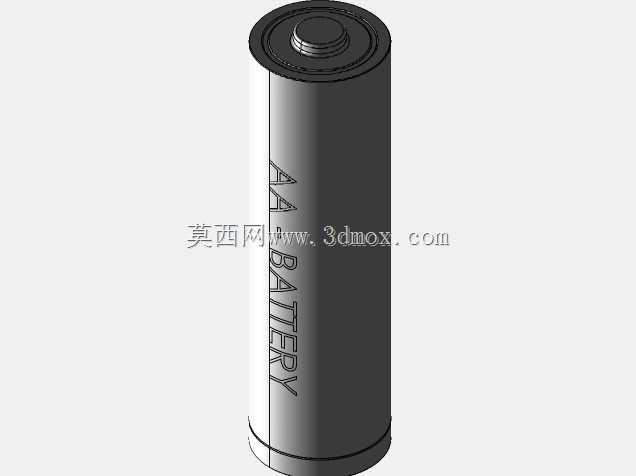

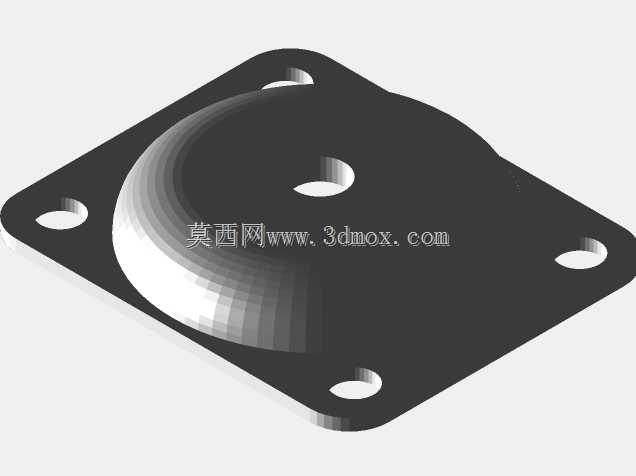

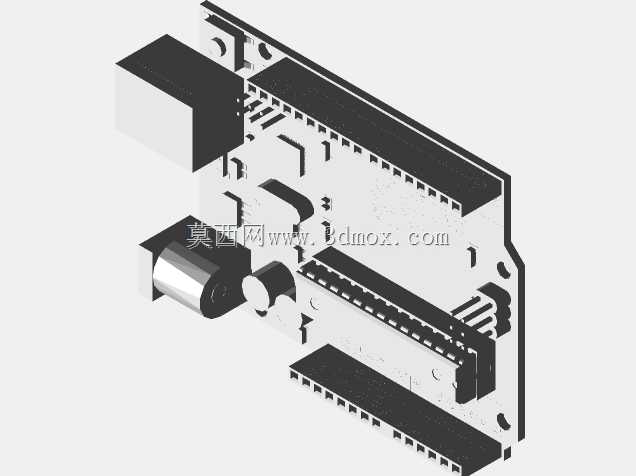

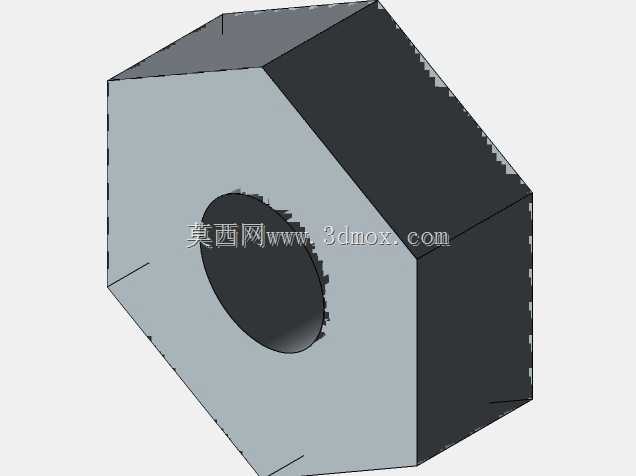

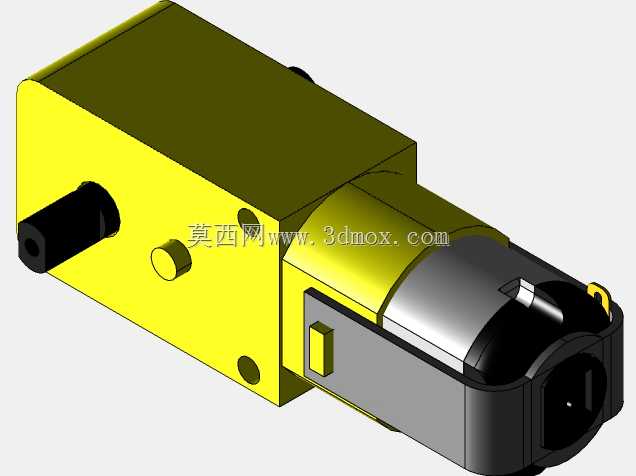

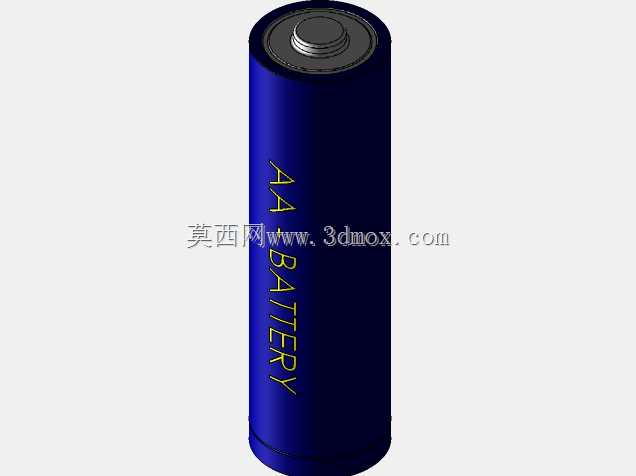

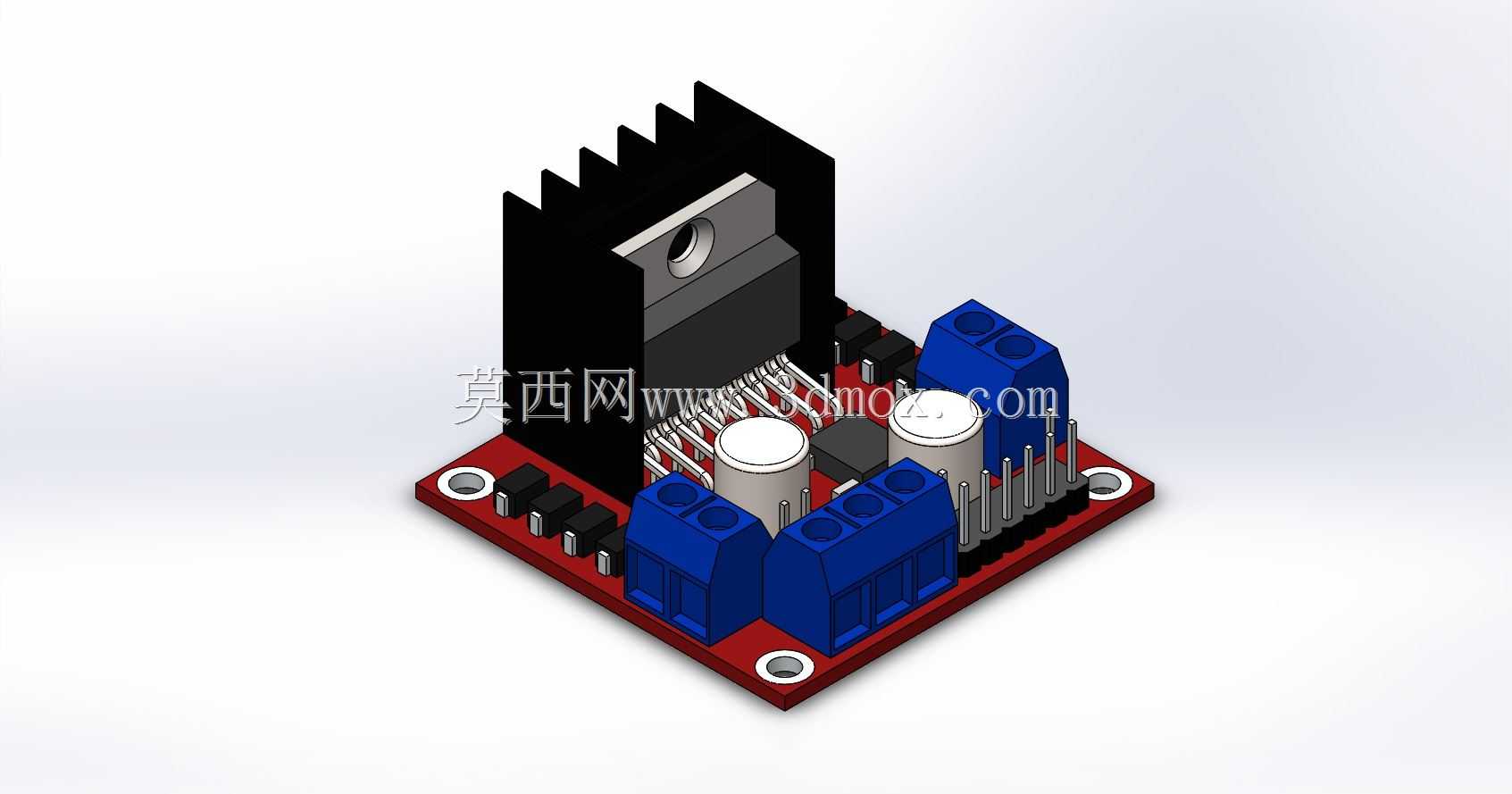

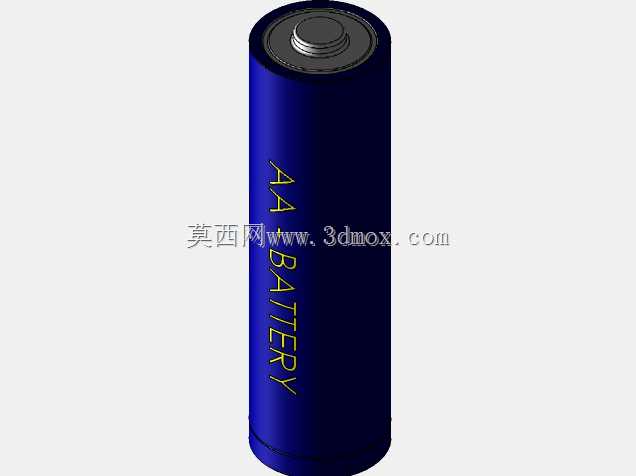

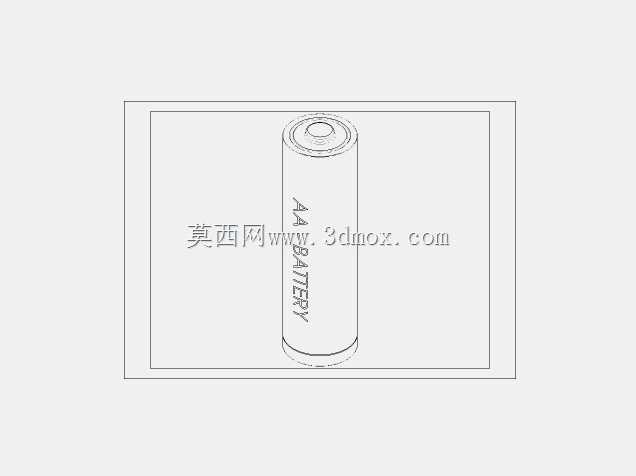

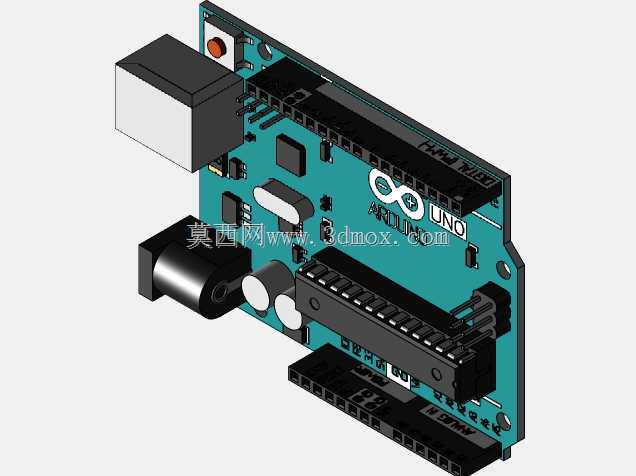

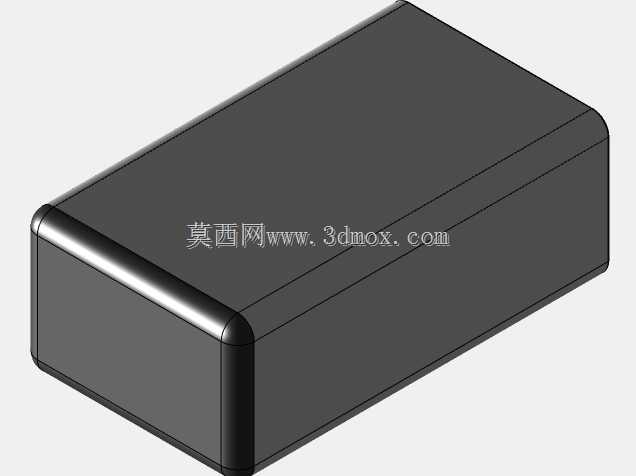

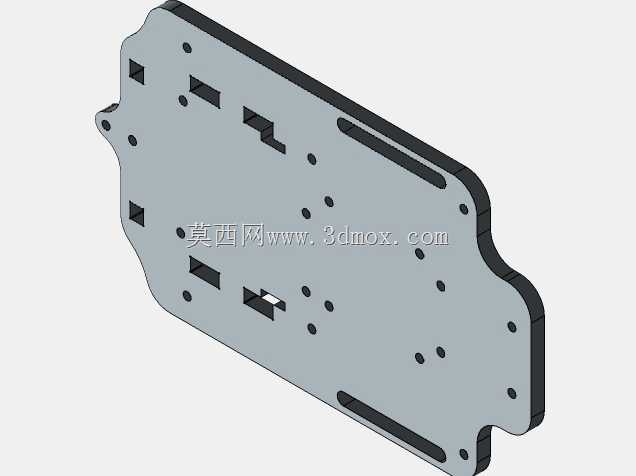

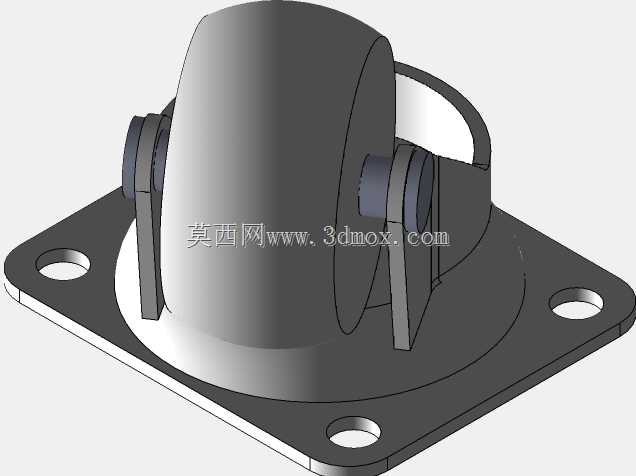

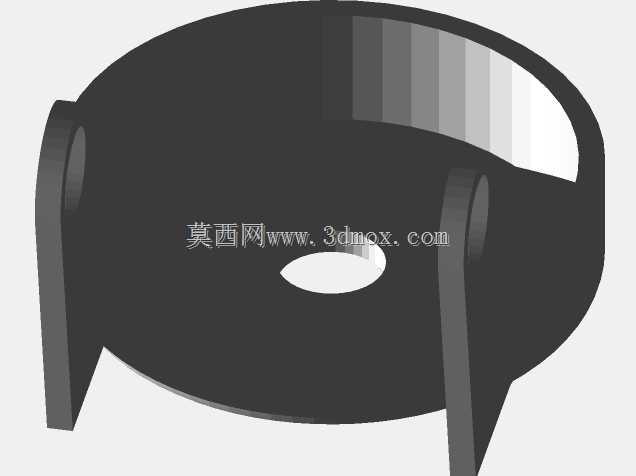

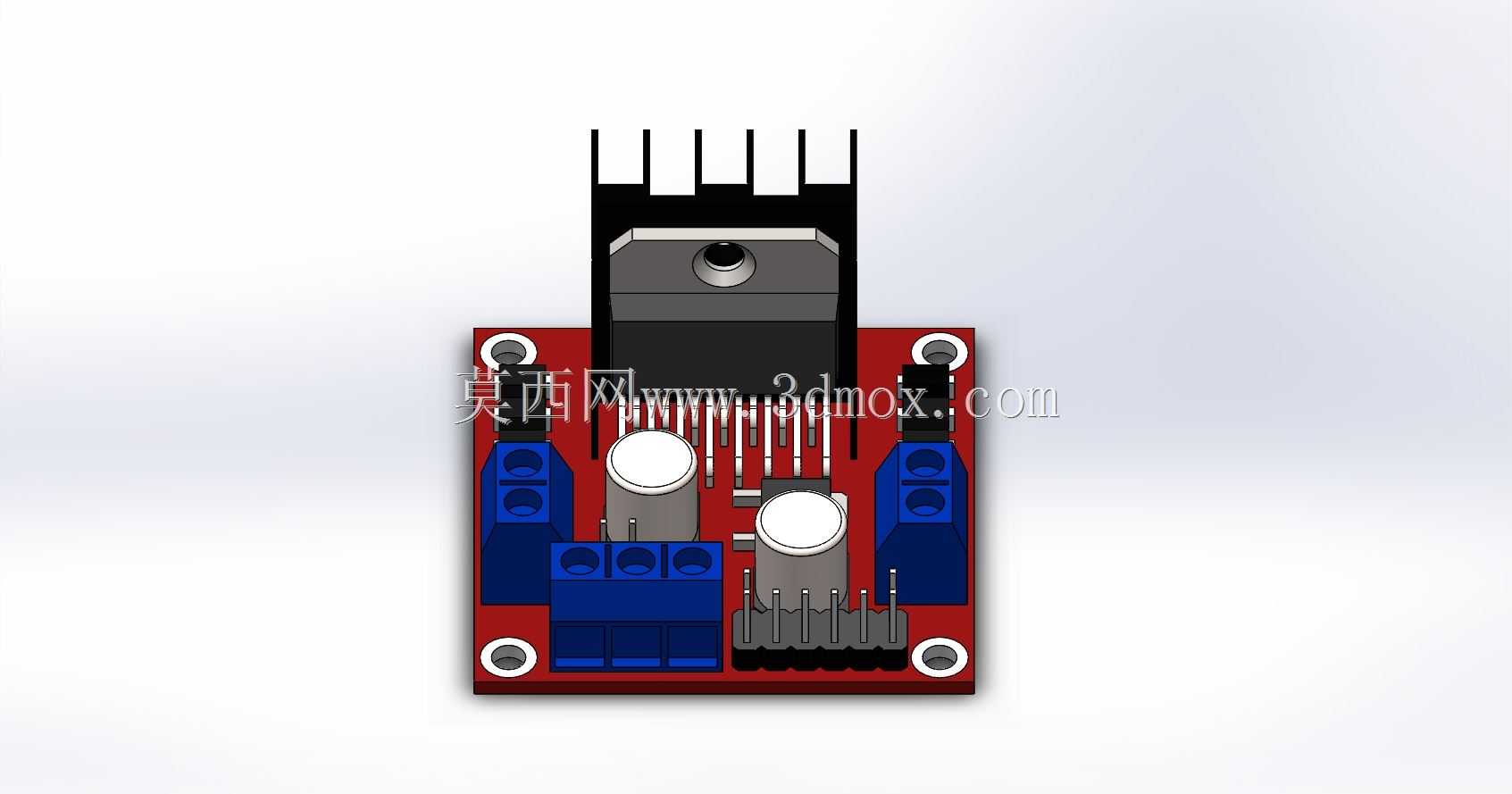

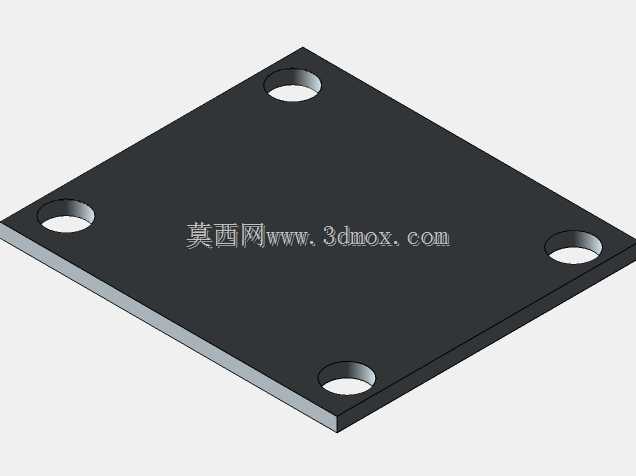

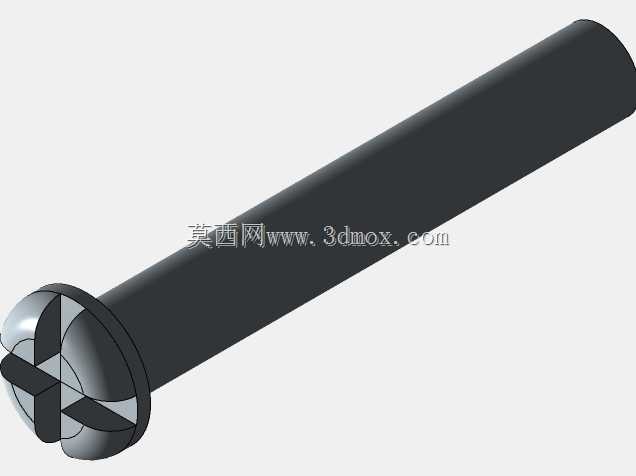

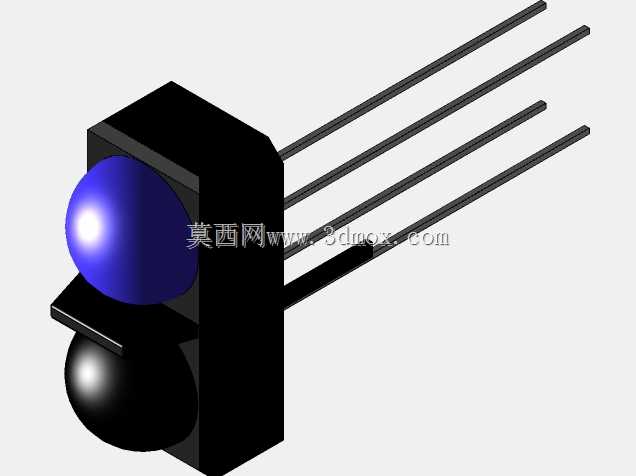

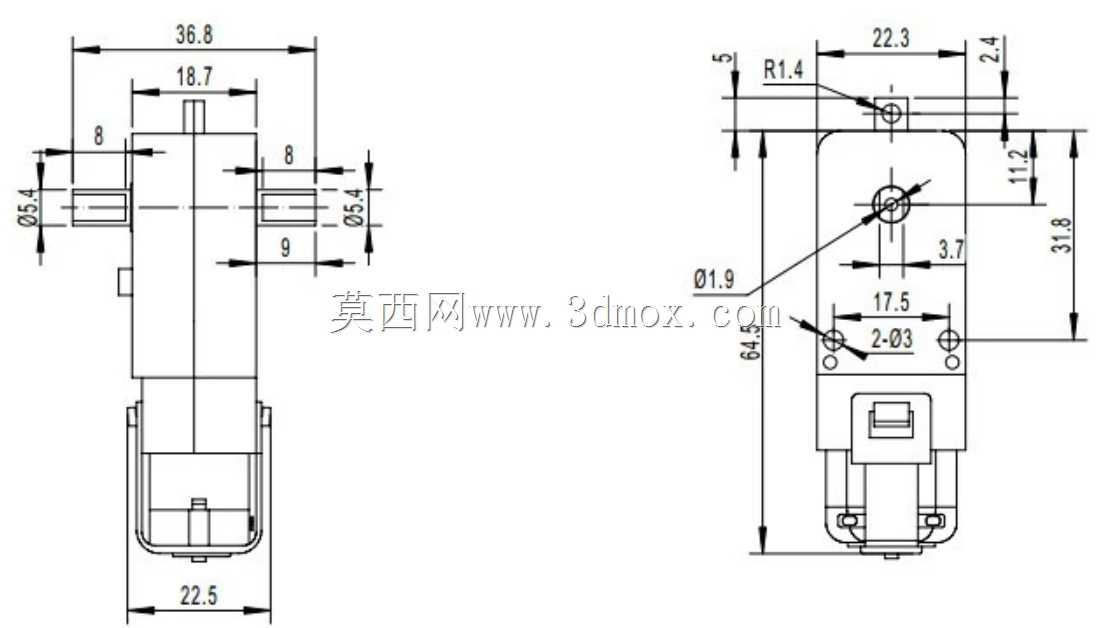

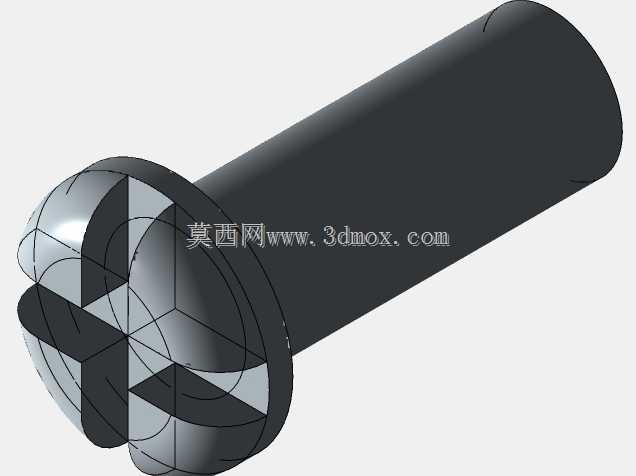

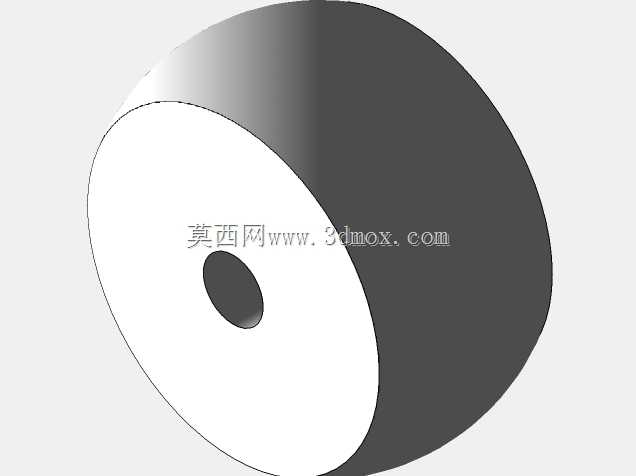

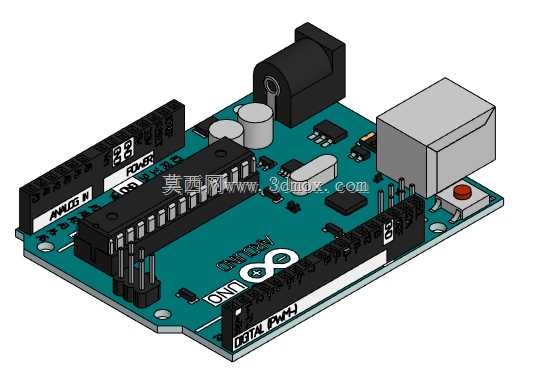

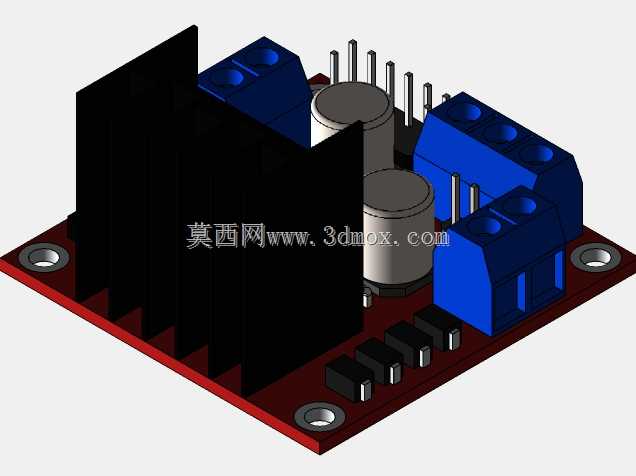

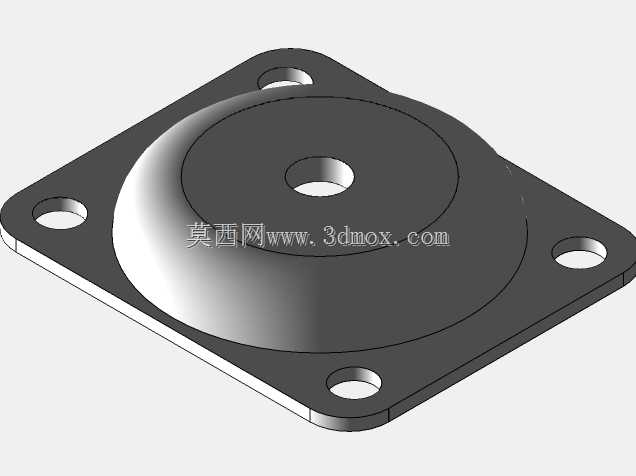

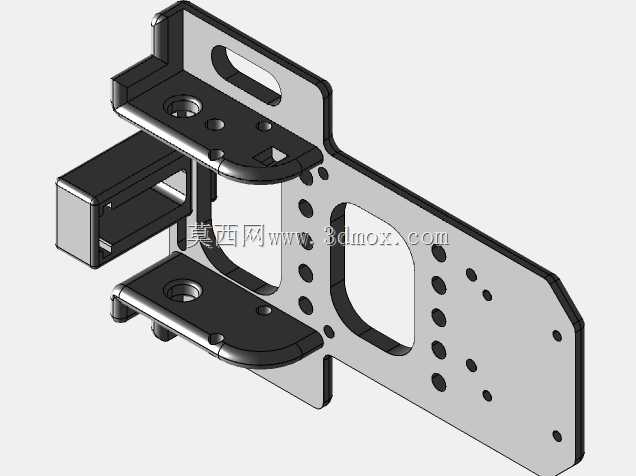

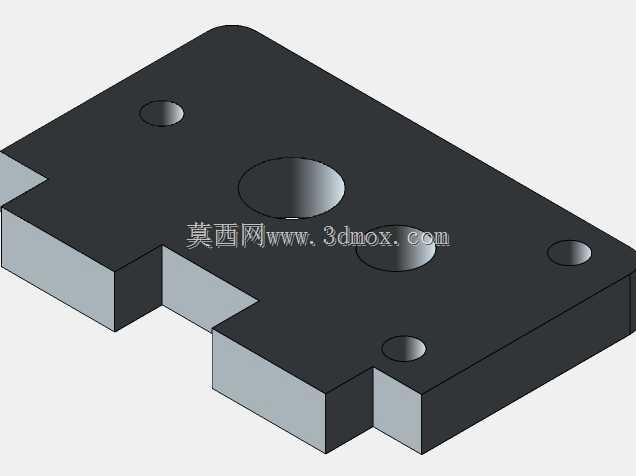

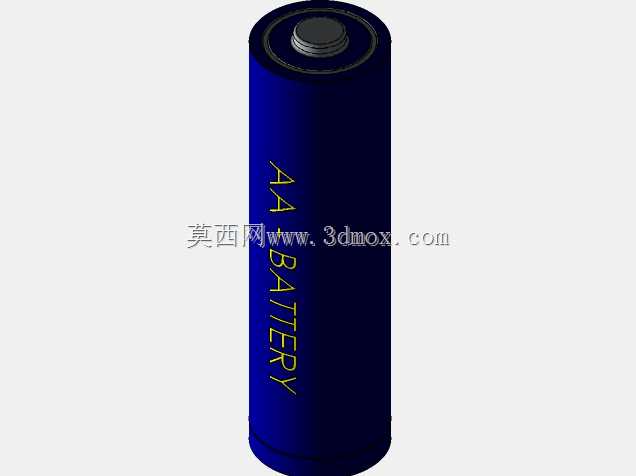

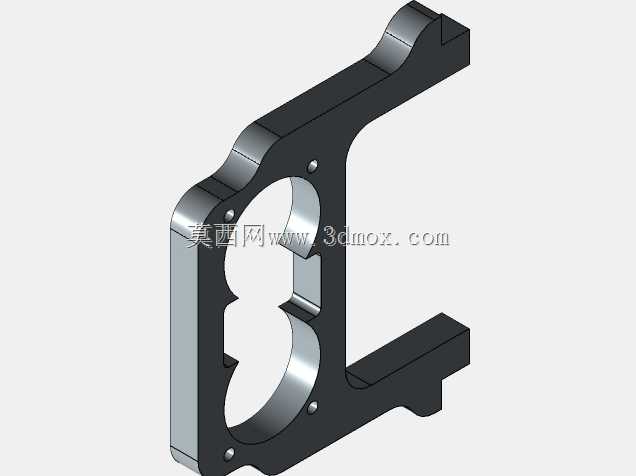

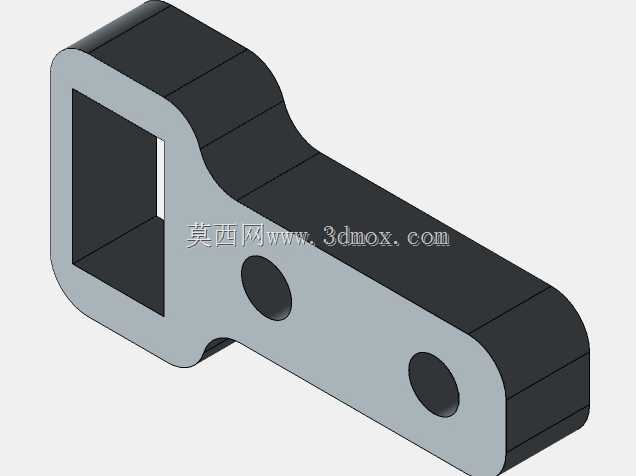

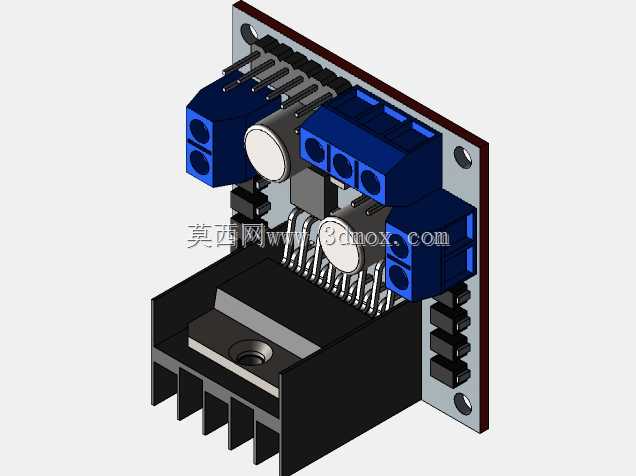

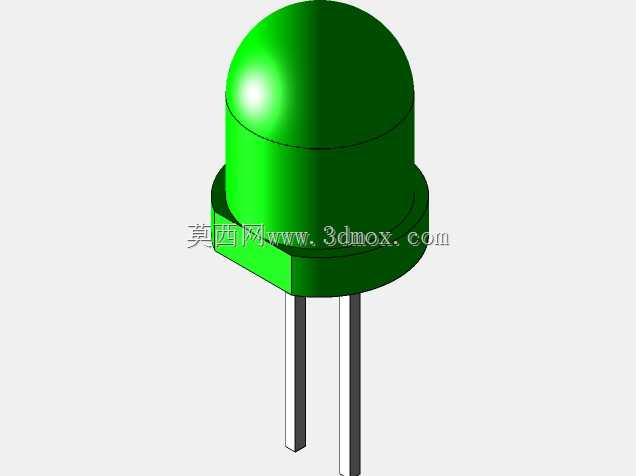

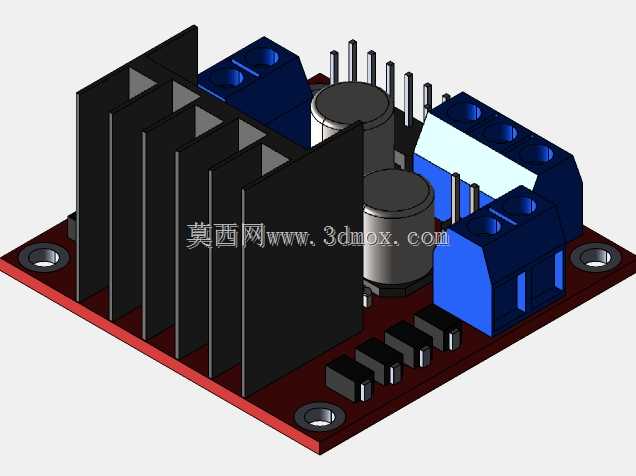

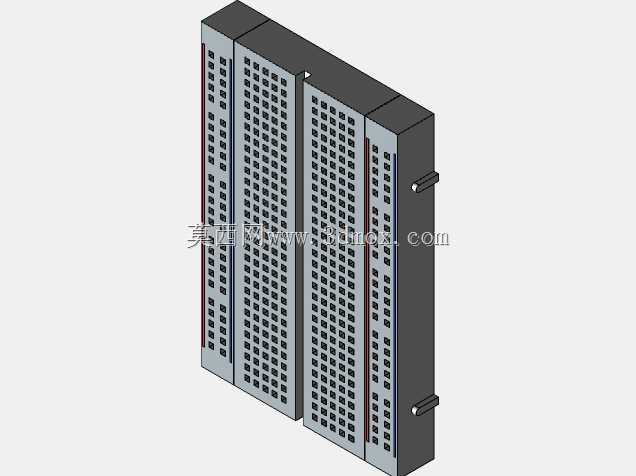

这款循迹移动载体主要面向职业院校电子信息、机电一体化专业的实训教学场景，也可作为青少年科创竞赛的基础载具使用，核心功能是通过前端传感模块识别地面预设的黑色引导线，自主完成路径跟随行驶，无需人工遥控干预。从结构设计层面看，整车采用层叠式布局，底层为中密度纤维板切割成型的承载底盘，兼顾加工便捷性与结构刚度，底盘前后端预留了传感器安装位、轮轴固定孔与电池仓空间，轮系采用双轮差速驱动方案，左右两个大直径橡胶轮直接连接驱动电机输出轴，前端设置万向从动轮作为支撑，这种布局省去了复杂的转向传动机构，仅通过调节左右轮转速差即可实现转向、掉头等动作，大幅降低了结构复杂度与装配难度。上层板用于固定控制电路板、状态指示灯与功能扩展模块，板件上预留了标准孔位，可根据实训需求加装超声波避障模块、蓝牙通信模块等拓展组件，指示灯组采用红黄绿三色排布，可直观反馈电源状态、运行状态与故障提示，方便调试阶段快速排查问题。设计过程中优先考虑了装配容错性，所有安装孔位均预留了0.2mm的装配间隙，即便是手工切割的板材也能顺利完成组装，轮轴与底盘的连接位置设置了加强筋结构，避免长时间运行后孔位磨损松动。整车的外形尺寸控制在200mm×150mm×120mm范围内，可适配常规的实训赛道尺寸，底盘离地间隙设定为10mm，既能顺利通过赛道接缝处的微小凸起，也不会因间隙过大导致传感器检测距离超标影响循迹精度。传感模块的安装高度经过反复校准，距离地面高度保持在8-12mm区间，可稳定识别宽度15-25mm的黑色引导线，不会受环境光线漫反射的过度干扰。驱动轮选用黄色轮毂搭配橡胶胎面的结构，橡胶胎面的纹路设计可增加与桌面、赛道板材的摩擦力，避免起步、转向时出现打滑偏移，轮毂与电机轴采用D型孔连接，传递扭矩时不会出现空转问题。整车的重心被控制在底盘中心偏前位置，可避免急加速、急转向时出现翘头甚至侧翻的情况，上层电子元件的排布也遵循重心居中原则，较重的电池模块放置在底盘中部位置，平衡前后轴载荷。在实际教学应用中，这款载具可支撑学生完成机械结构装配、电路接线、控制程序调试等全流程实训内容，结构上的模块化设计也方便学生针对某一部分进行改装优化，比如更换不同直径的车轮调整行驶速度、调整传感器安装位置适配不同宽度的引导线，能够充分锻炼学生的结构设计能力与工程实践思维。
