86HS45两相混合式步进电机结构设计

这款86规格的步进电机，在自动化设备的传动布局里属于非常常见的执行元件，日常做设备选型时，但凡遇到需要开环位置控制、对成本敏感度较高、转速要求在每分钟600转以内的工况，这类电机的出镜率都极高。比如常见的皮带线工位顶升机构、小型数控雕刻机的XYZ轴进给、点胶设备的位移滑台驱动、包装生产线的挡料定位机构，都能见到同规格电机的应用，它不需要额外的编码器反馈就能实现固定步距角的位移输出，搭配对应的细分驱动器时，能把每一步的转动角度拆分得更细，大幅降低低速运行时的振动感，满足多数中低负载的精准定位需求。

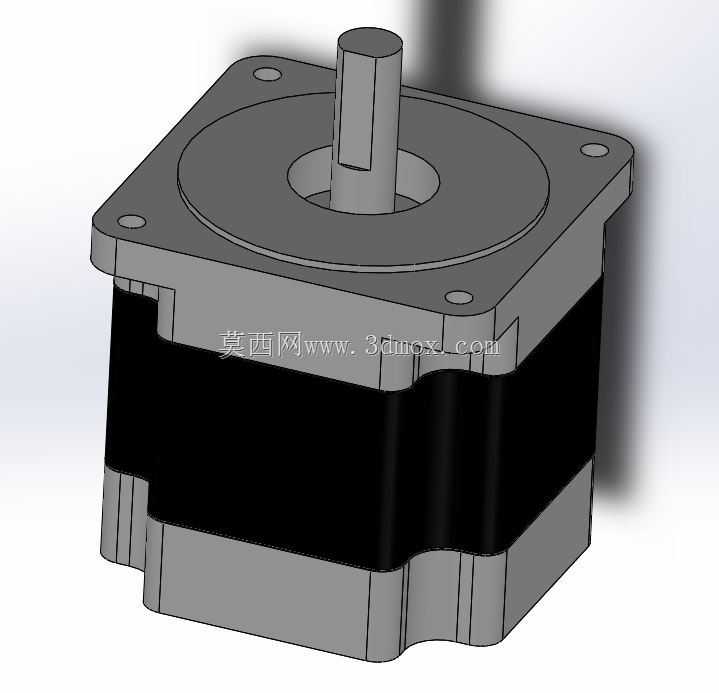

从结构设计来看，这款电机采用方形安装法兰的布局，四个安装孔分布在法兰四个角的凸台上，安装时可以直接从前端穿入螺栓固定在设备安装板上，不需要额外的转接支架，法兰端的止口设计能保证电机输出轴和被驱动部件的同轴度，避免安装偏心带来的轴系磨损、运行异响问题。输出轴采用单扁位的D型轴结构，搭配同步轮、联轴器时不需要额外加工键槽，靠紧定螺丝顶在扁位上就能传递额定扭矩，不会出现长时间正反转切换后的轴套打滑问题，轴伸长度刚好匹配常规的联轴器锁紧范围，不会出现轴伸过长导致的悬臂受力过大，或是轴伸过短导致的锁紧接触面积不足问题。

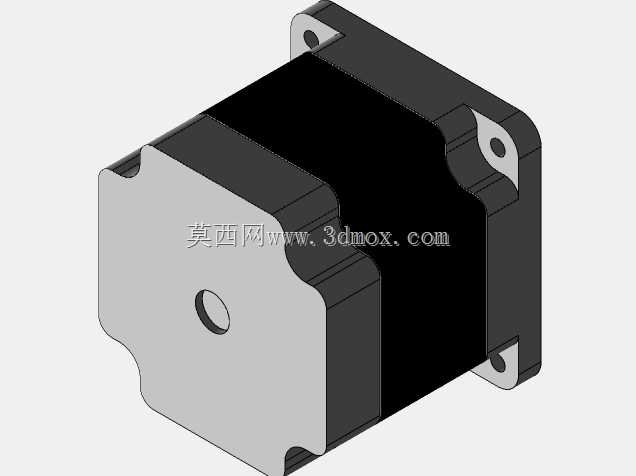

电机本体的定子和转子段做了分层结构，中间的黑色段是定子绕组的封装壳体，前后端盖采用压铸铝材质，既保证了结构强度，又能通过金属壳体把绕组运行产生的热量快速散出去，避免长时间连续运行时的绕组温升过高导致的扭矩衰减。机身的方形轮廓在密集安装的电控柜内部或者设备机架上，能更好地利用安装空间，不会像圆形电机那样出现相邻部件干涉的问题，机身侧面没有突出的接线盒，引线直接从机身尾部引出，布线时可以顺着设备线槽走线，不会因为突出的接线盒和周边结构产生磕碰。

做三维布局时，这款电机的安装边界需要重点关注几个尺寸：首先是法兰的安装孔中心距，要和设备安装板的开孔完全匹配，止口的配合公差建议选H7/h6的间隙配合，方便安装时的对位；其次是输出轴的径向跳动范围，在搭配高精度丝杠或者旋转平台时，要提前核算轴端的跳动量是否满足传动精度要求；最后是电机尾部的出线空间，要预留足够的线缆弯曲半径，避免线缆被电机本体或者安装板挤压破损。另外在选型匹配时，这款电机4.5N.m的保持扭矩，要结合实际传动的负载惯量、运行加速度来核算，一般要求负载惯量不超过电机转子惯量的10倍，才能保证启停时的响应速度，不会出现失步或者过冲的问题。在做结构干涉检查时，还要注意电机本体的对角尺寸，避免安装时四个角的凸台和周边的钣金支架、线槽产生干涉，尤其是在多轴并排安装的场景下，相邻电机的机身间距要预留至少5mm的散热间隙，保证长时间运行时的空气流通，避免热量堆积。
