带同步带轮输出端的步进电机结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289952
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计

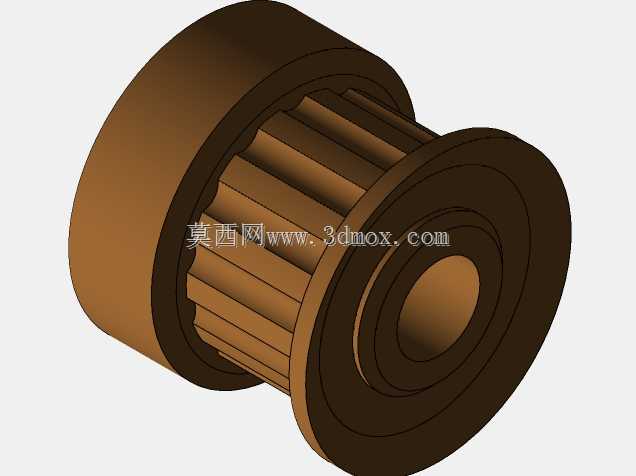

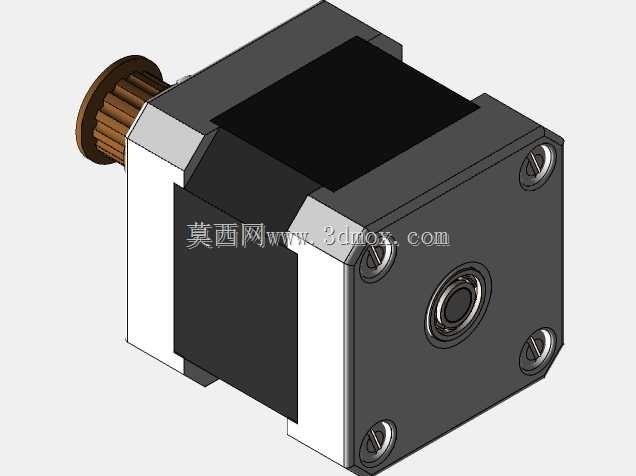

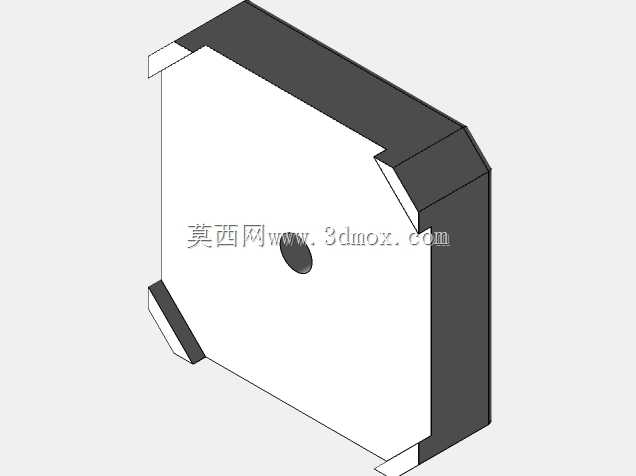

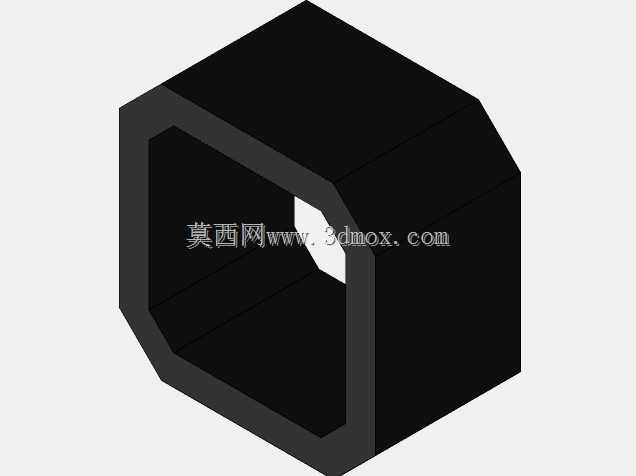

这款步进电机的输出端预装了同步带轮,在小型自动化设备的传动布局里,这种结构能省掉单独装配带轮的对中工序,很多桌面级自动化工位、3D打印设备的进给轴、小型点胶机的位移模组里,都会用到这类集成带轮的步进电机,不用额外做轴端的键槽加工或者顶丝孔位适配,装配时直接把同步带套上就能完成动力端的对接。从结构设计来看,电机主体采用方形机座,四个角预留了贯通安装孔,安装孔的位置公差控制在常用的42系列步进电机的安装边界内,不管是直接锁在设备的铝型材安装面上,还是搭配电机座固定在模组端面,都能和市面上常规的安装支架适配,不用单独改安装孔位。机座的前端面做了凸台定位结构,和安装面配合时能保证电机轴和传动机构的同轴度,减少带轮传动时的偏摆,降低同步带的磨损速度。设计时特意把带轮的齿形和常用的MXL型同步带匹配,带轮的挡边做了加高处理,高速运转时能避免同步带滑出齿面,输出轴和带轮之间采用过盈配合加顶丝锁紧的双重固定方式,正反转频繁切换的工况下也不会出现带轮打滑移位的问题。电机的机身外壳做了散热筋结构?不对,这款是方形光面机壳,靠安装面和外壳本身的接触散热,在常规的0.4N·m扭矩输出工况下,连续运行的温升能控制在合理范围内,不会因为过热导致磁钢退磁。后端盖预留了编码器的安装空间,如果后续需要做闭环控制,不用更换电机主体,直接加装编码器就能升级成闭环步进,适配对定位精度要求更高的工位。从安装边界来看,电机机身的截面尺寸和常规42步进完全一致,机身长度适配小扭矩输出的需求,不会在紧凑的设备内部占用过多安装空间,出线端的位置做了倒角处理,装配时不会刮伤电机线缆的绝缘层。在实际选型时,这类集成带轮的步进电机很适合用在传动空间紧凑的小型设备里,不用单独核算带轮的安装悬臂长度,设计时已经把带轮的悬伸量控制在轴承的允许负载范围内,长期运行不会因为径向负载过大导致前端轴承过早磨损。
