旋转梁疲劳试验机防护机罩结构设计

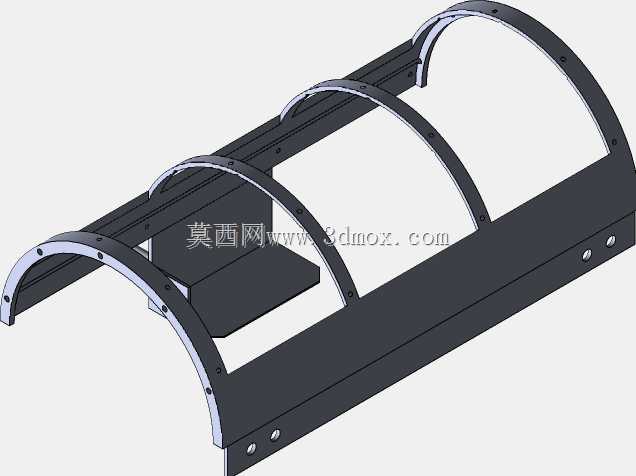

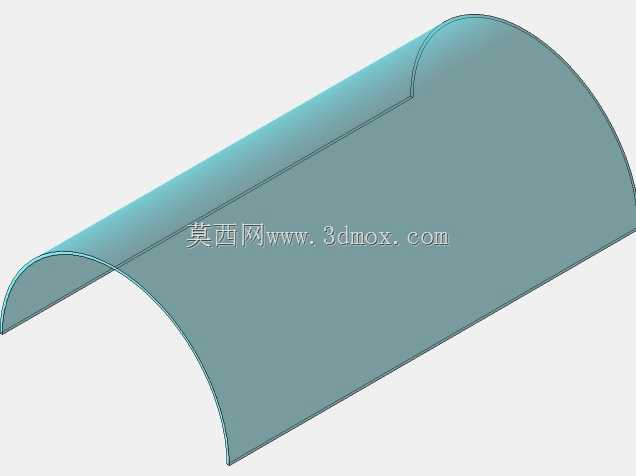

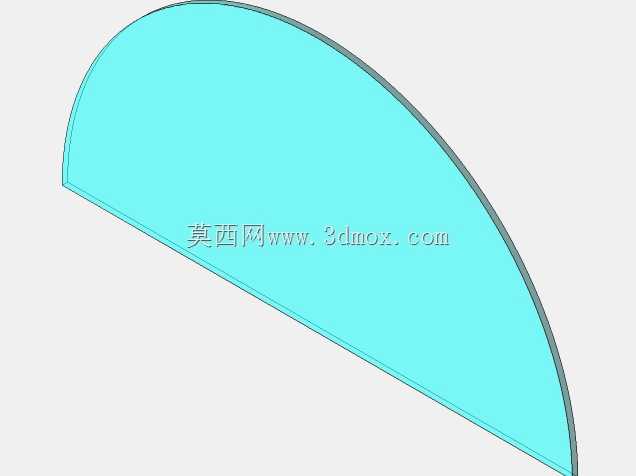

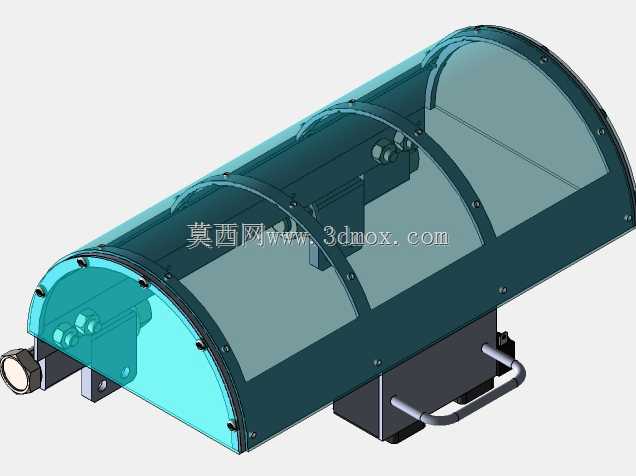

在材料力学性能测试实验室场景中，旋转梁疲劳试验属于高频开展的破坏性测试项目，试样在循环交变载荷作用下会在远低于材料屈服强度的应力水平下发生瞬时断裂，高速运转的试验组件一旦出现试样崩飞、构件脱落的情况，会对周边操作人员、相邻测试设备造成不可逆的安全威胁，这款机罩正是针对该类试验设备的安全防护需求开发的配套结构。从实际安装适配性来看，该机罩采用半包围拱形结构设计，整体轮廓完全覆盖旋转梁试验组件的运动行程范围，底部安装边预留与设备基座匹配的固定孔位，安装时无需对原有试验设备的主体结构做打孔、焊接等二次改动，可直接通过螺栓紧固在设备基座的预设安装面上，安装边界完全贴合现有旋转梁疲劳试验机的上部轮廓，不会与设备的加载调节机构、计数传感组件产生运动干涉。结构设计上，机罩主体框架采用刚性金属材质加工成型，拱形受力结构可在受到高速飞溅物冲击时将冲击力沿弧面分散传导至底部安装边，避免局部应力集中导致罩体破损；观察区域采用高强度透明防护板材嵌装在框架预留槽内，既可以全程无遮挡观察试样的试验状态、加载机构的运行情况，又能阻挡断裂试样的飞溅冲击。机罩端部预留操作开口，对应设备的试样装拆工位，日常更换试样时无需整体拆卸机罩，仅需打开端部的操作位即可完成装夹作业，兼顾防护性能与操作便利性；侧部设置的把手结构方便设备检修时整体移开机罩，不会遮挡设备的维护操作空间。从功能逻辑上，该机罩将试验过程中的危险运动区域完全封闭在防护空间内，同时不会干扰设备的载荷加载、转速调节、计数停机等核心功能，透明视窗的设置也满足试验过程中的实时观测需求，解决了传统开放式疲劳试验机运行时的安全隐患，适配各类常规尺寸的旋转梁疲劳试验机加装使用，结构的模块化设计也可根据不同设备的尺寸参数做对应调整，不需要重新开发整套防护结构。
