三自由度并联三角式机械手结构设计

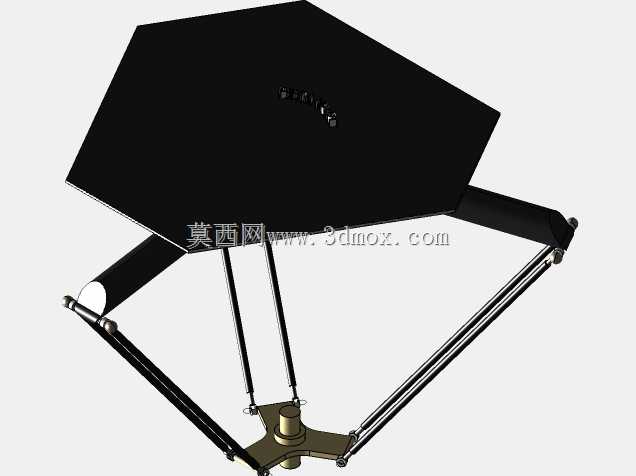

这款三角构型的并联机械手，核心采用定平台加三组成对平行四边形支链的经典布局，区别于串联机械臂的悬臂受力结构，所有驱动臂的受力都能沿支链杆体轴向传递，整体刚性表现远优于同负载级别的串联臂，在高速拾放场景下的末端抖动控制优势十分突出。定平台采用正六边形钣金焊接结构，六个安装边预留了标准的设备安装孔位，可直接固定在生产线的铝型材机架上方，安装时不需要额外设计转接法兰，平台中心预留的走线孔可将驱动电机的动力线、编码器线统一收拢，避免设备运行过程中线缆与运动支链发生剐蹭。三组支链均采用碳纤维空心杆搭配鱼眼关节轴承的组合，杆体两端的铰接点做了防松锁紧设计，长期高速往复运动也不会出现关节间隙变大的问题，每组支链的主动臂与定平台的铰接座都做了同轴度校准凸台，装配时不需要反复调整同轴度就能保证三个驱动轴的回转中心处于同一分度圆上，能大幅降低现场装配的调试时长。末端动平台采用轻量化铝合金铣削成型，中心位置预留了标准的执行器安装接口，可适配真空吸盘、气动夹爪、磁吸拾料头等多种末端执行件，动平台与支链的连接关节采用自润滑向心轴承，不需要定期加注润滑脂就能满足长期运行的耐磨需求。从实际应用场景来看，这类机械手主要部署在食品包装流水线的分拣工位、电子元器件的插件转运工位、医药行业的药瓶装盒工位，依靠并联结构高加速度、高重复定位精度的特性，可实现每分钟上百次的拾放动作，定位精度能控制在零点一毫米范围内，完全满足轻工行业高速分拣的精度要求。设计过程中需要重点校核支链杆长的尺寸公差，三组支链的杆长差需要控制在零点零二毫米以内，否则会导致末端动平台出现偏摆，直接影响拾放精度；同时要核算动平台的运动工作空间边界，避免支链在极限位置出现机构死点，安装时要保证定平台的安装面水平度误差不超过零点一毫米每米，防止长期运行过程中支链关节出现偏磨。设备的运动控制层面，三个驱动轴采用伺服电机搭配精密减速器的驱动方案，通过逆运动学解算可实现动平台在三维空间内的平动动作，不会出现多余的转动自由度，对于需要保持拾料姿态不变的分拣场景适配性极强，不需要额外增加姿态调整机构就能完成作业。
