无刷直流电机配套测试安装固定夹具

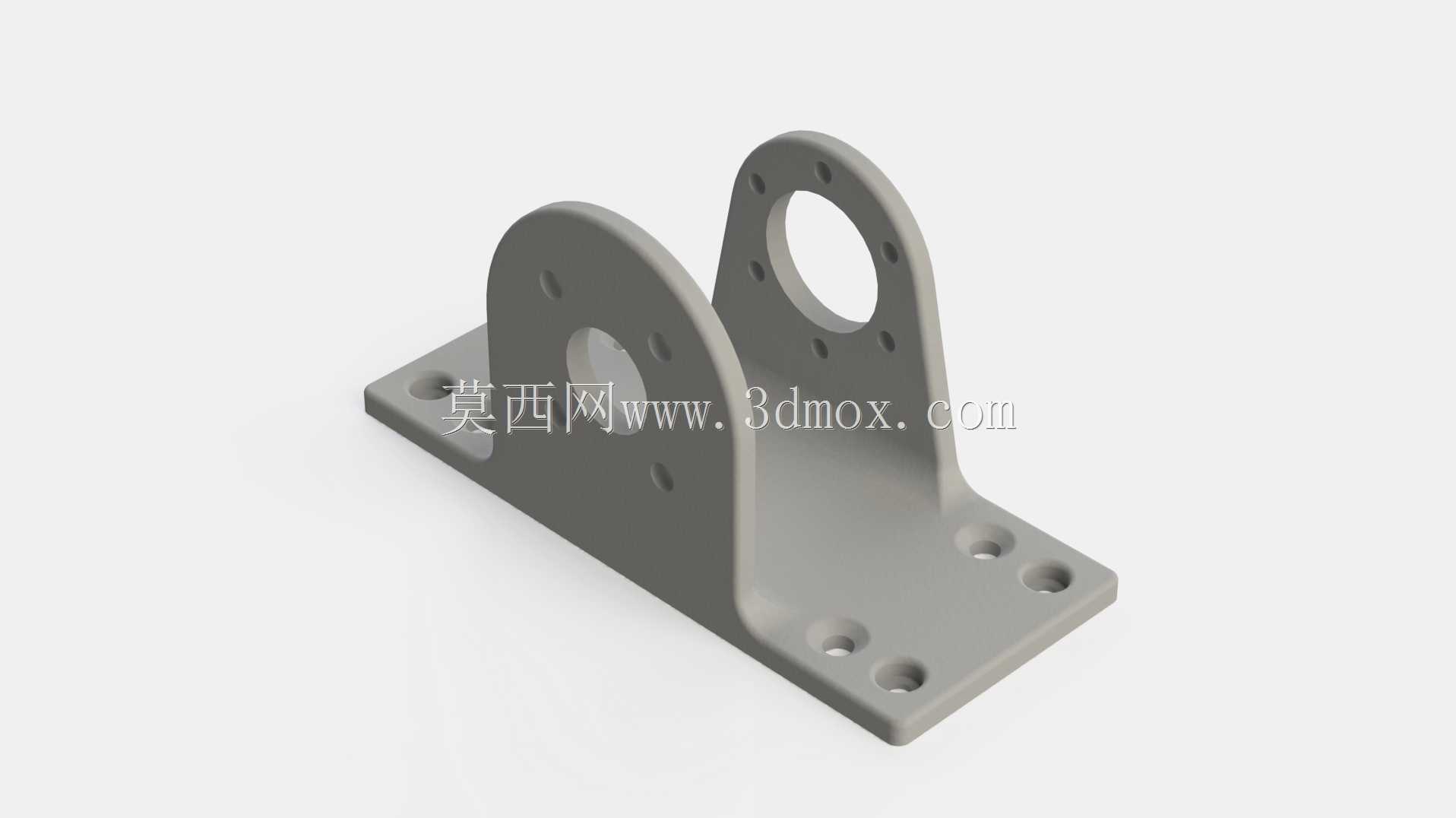

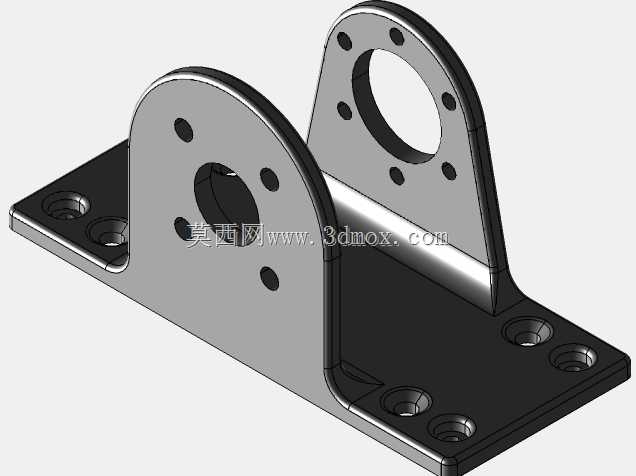

在小型伺服驱动、无刷电机性能验证环节，测试夹具的定位精度直接决定了反电动势采集、编码器校准、负载特性测试的数据可信度，这款针对N5065规格无刷直流电机设计的测试固定件，正是为了匹配实验室阶段电机与编码器组合测试的快速装夹需求打造。日常做无刷电机驱动调试时，很多工程师习惯用角铝临时打孔固定电机，不仅每次装夹要重新找正电机轴与编码器轴的同轴度，频繁拆装还容易导致安装孔滑牙，测试过程中如果固定刚度不足，电机高速运转产生的微振会让编码器读数出现跳变，直接影响矢量控制的参数整定效果，这款夹具从根源上规避了这类临时装夹的问题。整体采用一体化立式支座结构，底部为带安装孔的平板基座，两个平行的立式支撑板分别对应电机端与编码器端的安装位，两个支撑板上的安装孔位同轴度在设计时做了严格约束，电机装入后输出轴可直接穿过对应支撑板的中心孔，与另一侧安装的J733型600ppr编码器实现无额外联轴器偏差的直连对接，编码器安装孔设置在14.9mm半径的分度圆上，采用M3间隙孔设计，既可以保证编码器安装时的微调余量，又能在锁紧后避免编码器出现周向窜动。底部安装区域做了两组孔位区分，内侧四个孔适配倒角处理的#8木螺钉，可直接将夹具固定在木质测试台架上，适合实验室桌面快速搭建测试场景；外侧四个带间隙的孔位适配M5内六角头螺钉，可将夹具锁紧在铝型材测试机架、铸铁测试平台上，满足长时间带负载运转测试的刚度要求，不会因为电机加减速的反冲力出现固定松动。设计时特意将两个立式支撑板与底部基座做了一体化的圆角过渡，既避免了直角处的应力集中，也减少了加工时的清根工序，普通三轴数控设备即可一次装夹完成所有安装面的加工，不需要二次翻面找正，加工成本可控。实际使用时，不需要额外制作转接板，电机与编码器可直接通过对应孔位锁紧在支座上，装夹时间相比临时搭建的固定结构缩短七成以上，因为两个安装位的同轴度在夹具加工时已经保证，每次更换同规格电机不需要重新校准轴系对中，测试数据的一致性大幅提升，既可以搭配ODrive驱动板做标准电机-编码器组合的性能标定，也可以作为小型无刷电机老化测试的固定基座使用，适配从空载特性测试到额定负载下的温升测试等多类验证场景。
