外转子无刷直流动力电机结构设计

这款外转子结构的无刷直流动力部件，主要面向小型电动动力输出场景设计，常见适配场景包含航模固定翼、多旋翼飞行器、小型电动滑板、便携工业电动工具、桌面级小型传动设备等对动力密度、运转平顺性有较高要求的领域。作为动力输出核心部件，它依靠电子换相替代传统碳刷结构，运转过程中不存在碳刷摩擦损耗，相比同功率等级的有刷电机拥有更长的连续运转寿命，运转时的电磁干扰更低，能够适配对信号稳定性要求较高的电控配套场景。

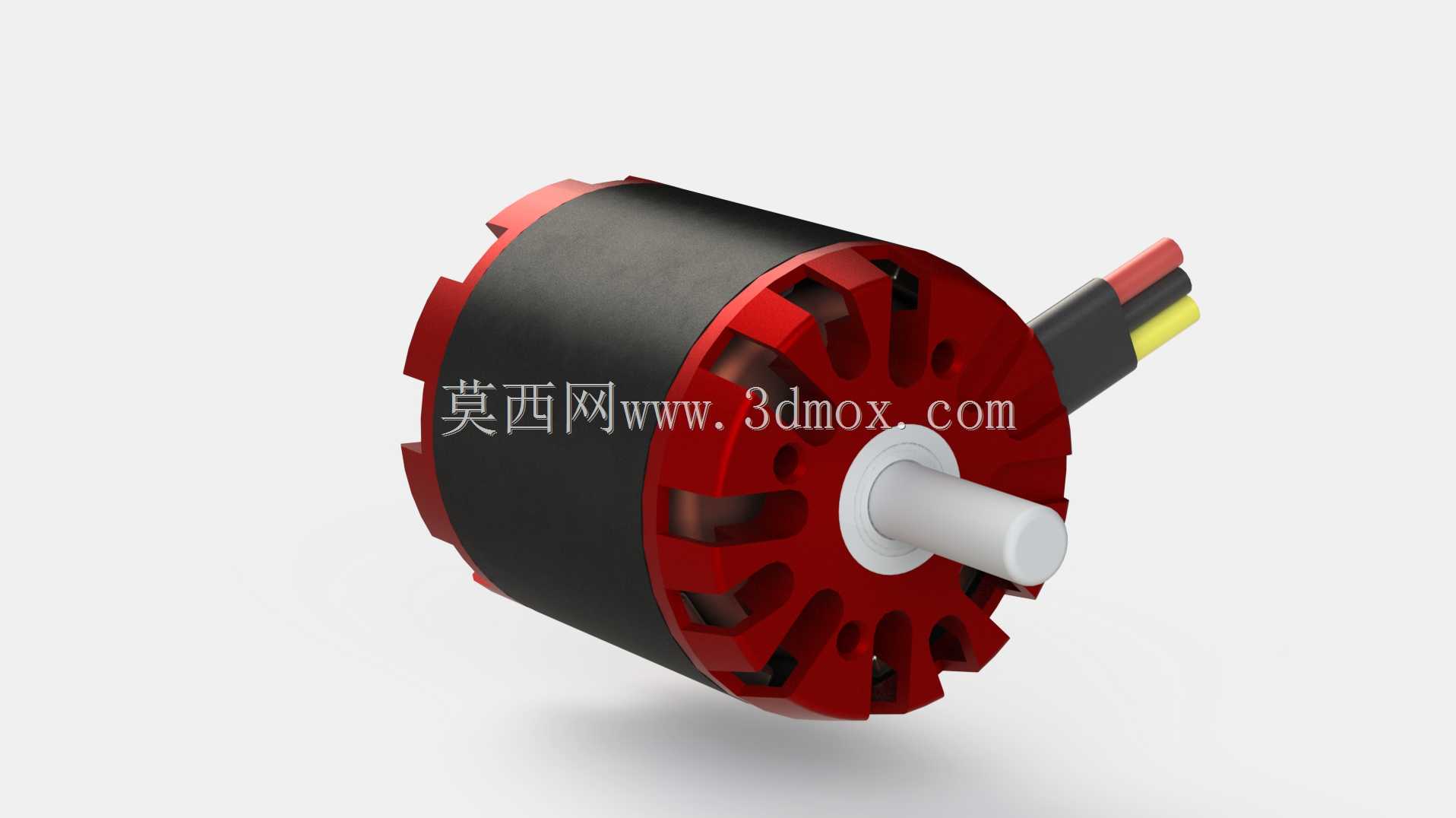

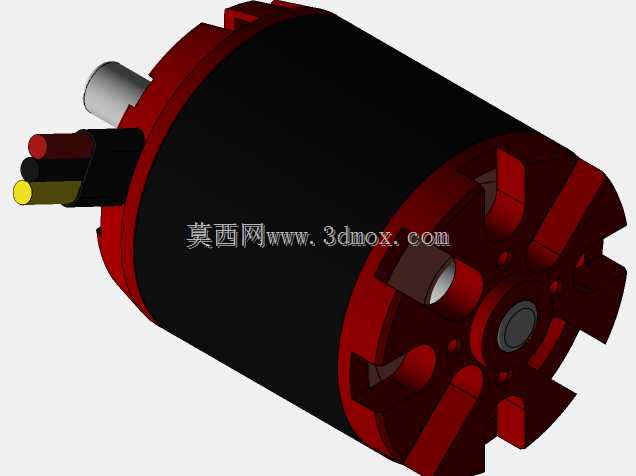

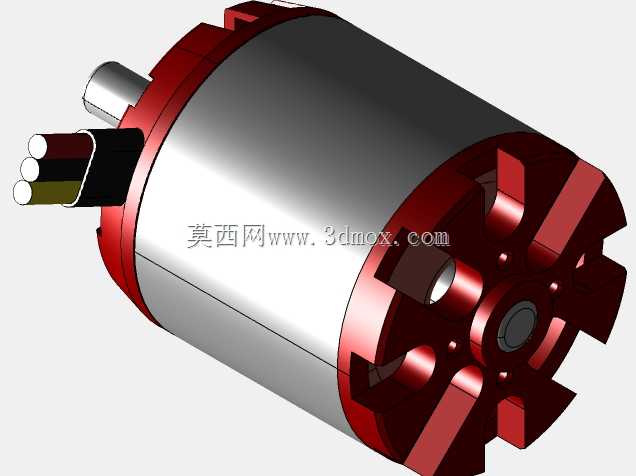

设计过程中优先保障了外形安装尺寸的精准度，端盖处的安装螺孔位置、孔位间距、输出轴的轴径与伸出长度都做了精准的尺寸约束，能够直接匹配常规标准的电机安装座，不需要额外做安装位的二次适配修改。外转子的外壳采用带散热镂空的结构设计，端盖上的镂空槽道能够在转子高速旋转时带动空气流经定子绕组区域，带走持续大负载运转产生的热量，避免绕组过热导致的动力衰减问题，同时外壳边缘的凸台结构能够强化转子壳体的结构强度，在高转速离心力作用下也能保持结构稳定，不会出现壳体形变的问题。输出轴采用定位台阶设计，轴肩位置能够精准限制输出端的安装位置，配套传动件时可以快速定位安装深度，不需要反复调整轴向间隙。出线端采用三线分色设计，红黑黄三色线对应三相接线端，能够降低接线时的相序识别难度，减少接错线导致的反转风险。

设计时仅对外部安装相关的尺寸做了精准还原，内部绕组、磁钢排布等结构未做完全复刻，完全能够满足外部结构适配、安装空间校核、整机装配干涉检查的设计需求，在做整机布局设计时，可以直接将该模型导入装配环境，核对电机与周边机架、传动件、电控部件的间隙，提前规避安装时的空间冲突问题，大幅缩短整机设计阶段的尺寸校核周期。这类外转子无刷电机的低转速大扭矩特性，也让它能够直接驱动螺旋桨、滚轮等负载，省去额外的减速传动结构，帮助整机实现更轻量化的结构设计。
