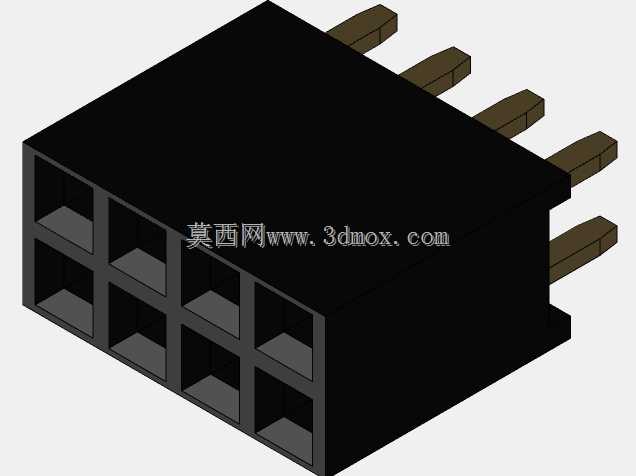

2x4间距0.1英寸排母连接器结构

这类2x4排母是电子装联领域极为常见的板级互连器件，日常在消费电子控制板、工业传感模块、嵌入式开发板的板间堆叠、子板扩展场景里大量使用，核心作用是实现两路平行排布共4对信号或电源通路的可靠导通，相比单排排母能在相同板长方向上容纳双倍触点，适配高密度布线的紧凑型电路板布局需求。从结构设计来看，该排母采用0.1英寸也就是2.54mm的标准销间距，这个尺寸是全球通用的通孔插装连接器标准间距，适配市面上绝大多数通用排针、跳线帽以及测试探针的尺寸，不需要额外定制适配的对接件，选型替换的通用性极强。绝缘基座采用耐高温工程塑料注塑成型，黑色基座的材质通常为PBT或者PA66加玻纤，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、触点移位的问题，基座内部的每个触点腔室都做了独立的隔栏设计，一方面可以避免相邻触点在压接、插拔过程中出现歪斜短路，另一方面也能增加基座的结构强度，降低多轮插拔后的基座开裂风险。触点部分采用铜合金基材冲压成型，表面做镀锡或者镀金处理，镀锡版本适配常规民用、工业场景的低频次插拔需求，成本可控导通性稳定，镀金版本则适配高振动、高腐蚀或者需要频繁插拔的测试场景，接触电阻更低抗腐蚀能力更强。安装边界上，该排母为直插通孔式设计，引脚伸出基座底部的长度适配1.6mm标准厚度PCB的波峰焊工艺，插装后引脚穿出PCB背面的长度控制在1.2-1.5mm之间，既保证焊锡能够充分包裹引脚形成可靠焊点，又不会因为引脚过长导致背面焊点和其他元件干涉。基座的外形尺寸在宽度方向上控制在两排触点间距的合理范围，不会占用PCB上过多的布线空间，排母两端可以根据实际安装需求选择是否带定位柱，带定位柱的版本在插装时可以卡入PCB上对应的定位孔，避免焊接过程中排母出现歪斜偏移，保证后续和排针对接时的同轴度。在实际选型使用时，需要注意对接排针的针径公差，通常这类0.1英寸排母适配0.5-0.65mm直径的方形排针，插拔力控制在单触点0.3-0.8N之间，既保证插合后不会因为振动出现松脱，又不会因为插拔力过大导致装拆困难或者基座损坏。另外在建模过程中，需要严格把控每个触点腔室的位置度公差，相邻腔室的中心距偏差不能超过0.05mm，累计公差不能超过0.1mm，否则会出现和排针对接时插不进去或者个别触点接触不良的问题，基座的插装引脚位置需要和PCB封装的焊盘位置完全对应，避免出现插装偏位的问题。
