3D打印机梯形丝杠专用锁紧螺母结构

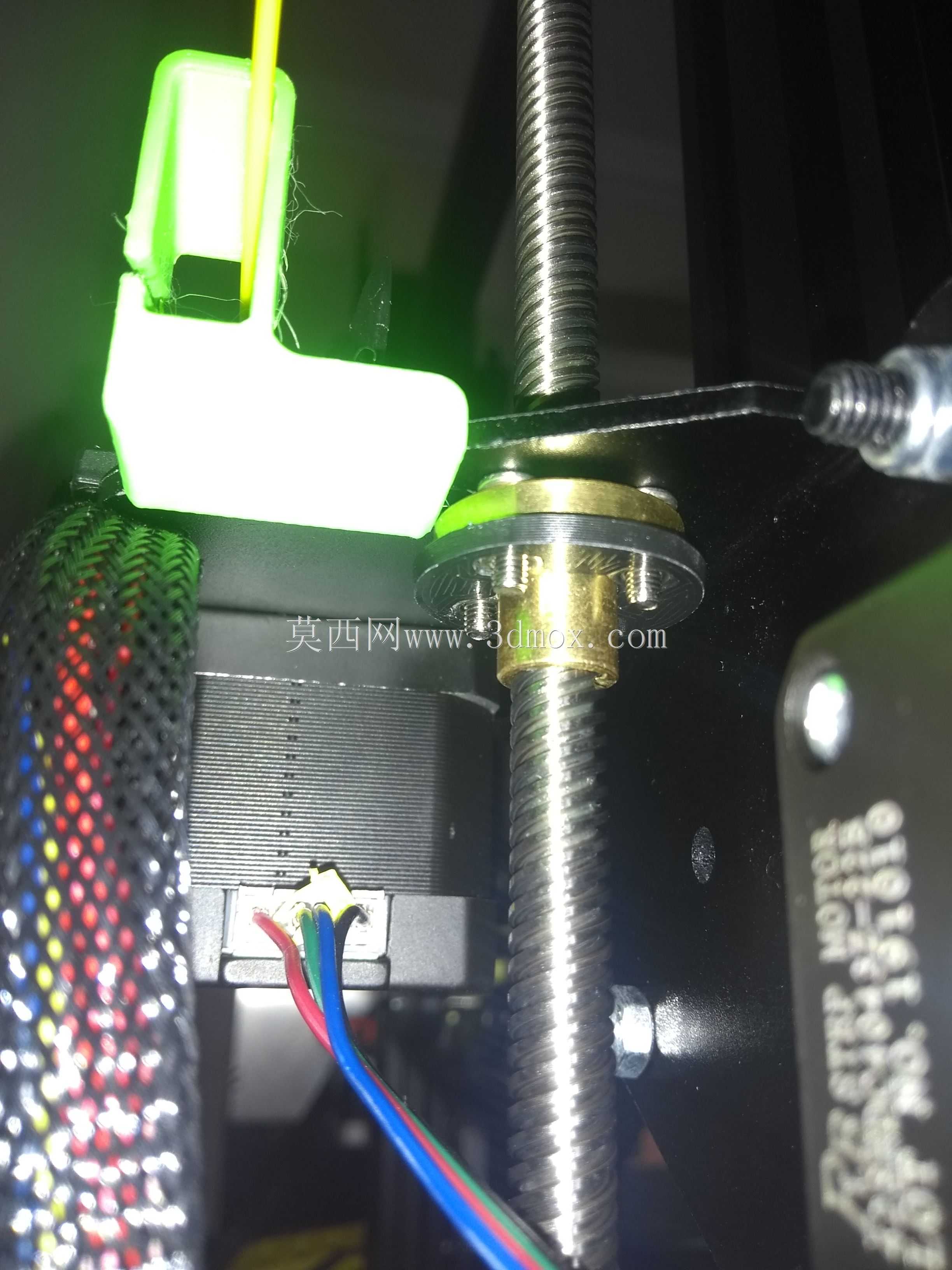

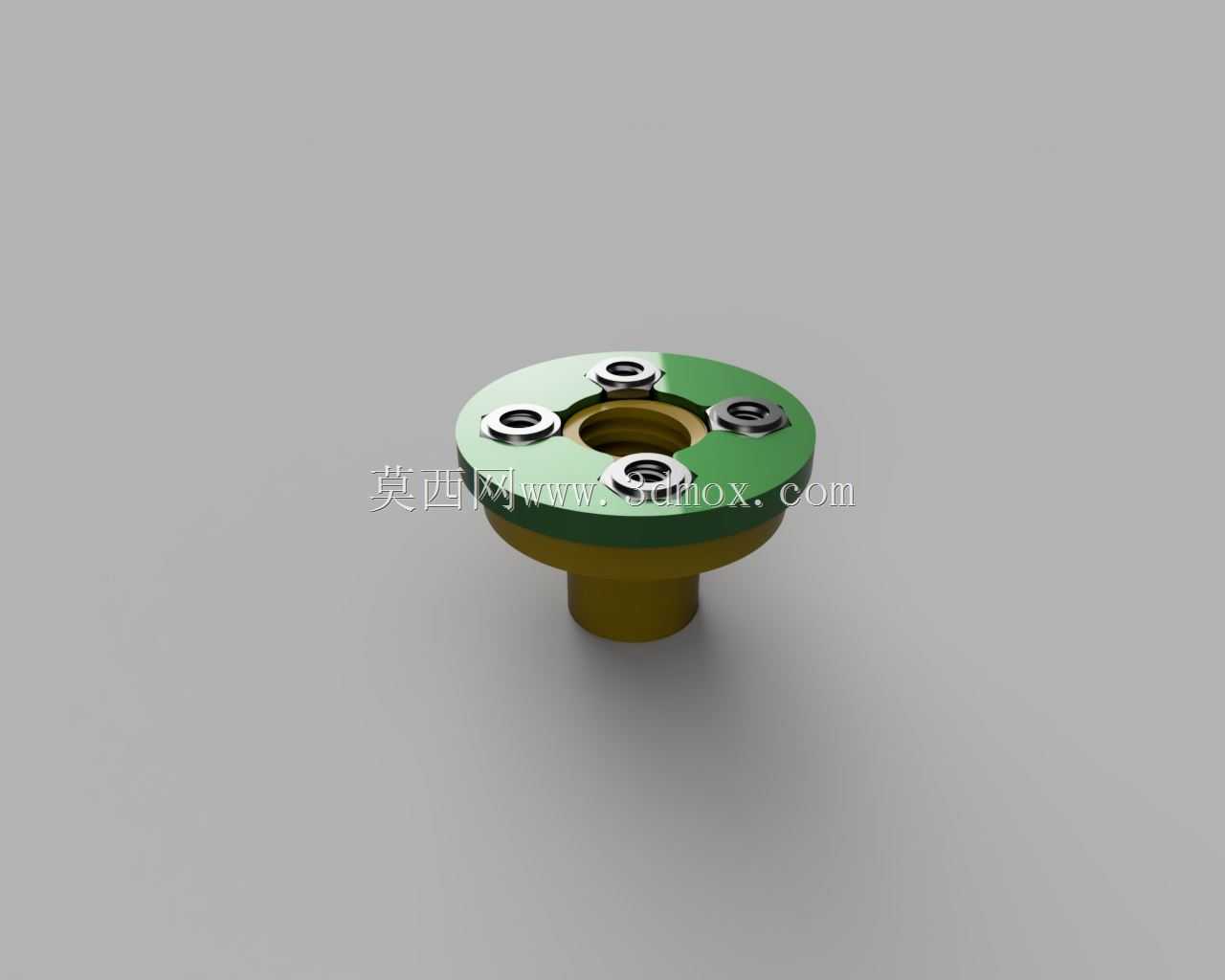

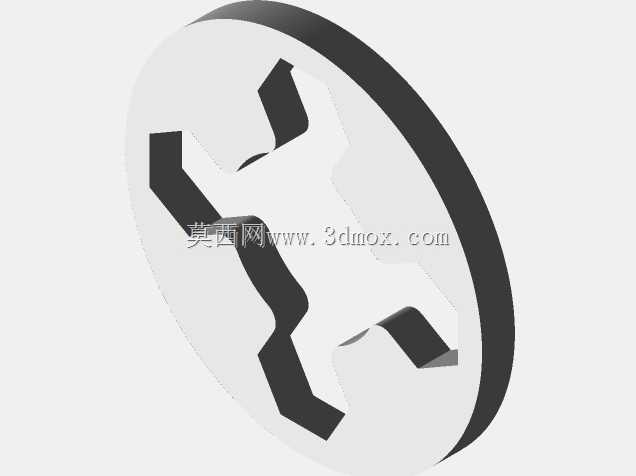

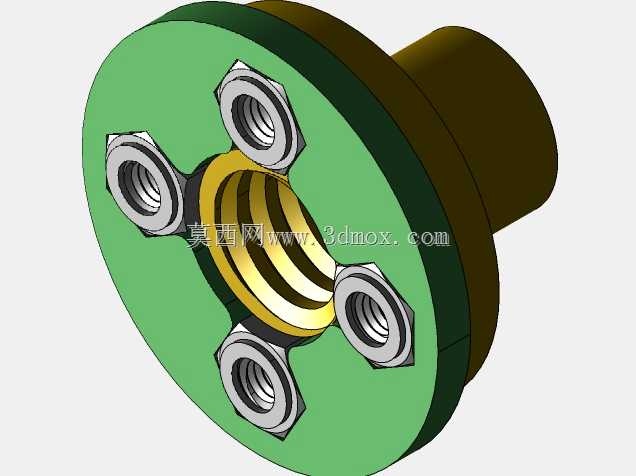

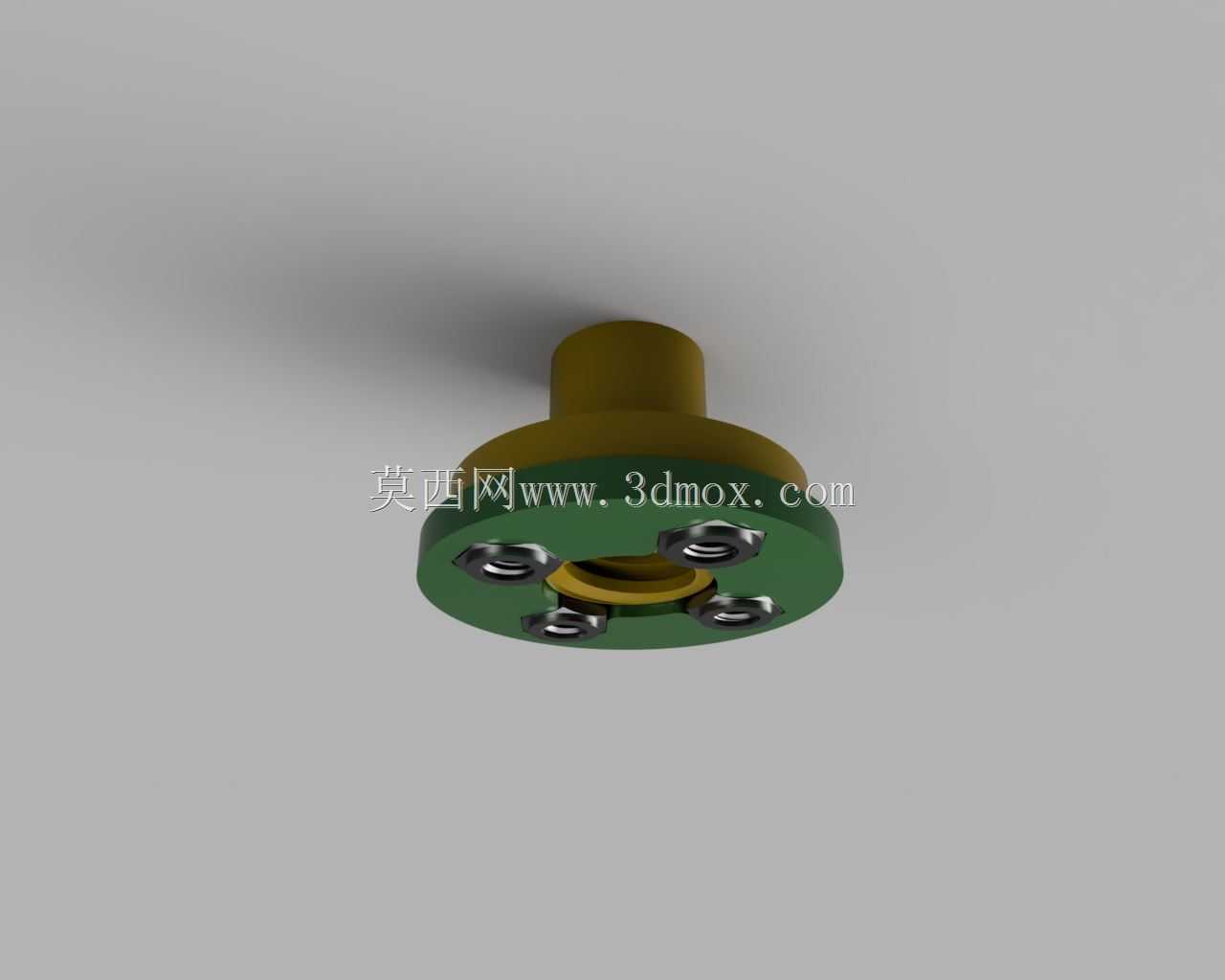

在桌面级FDM3D打印机的Z轴传动结构中，梯形丝杠的轴向窜动一直是影响打印层厚精度的核心痛点，这款锁紧结构正是针对Tevo Tarantula Pro及Tornado机型的Z轴传动痛点开发，专门用于锁紧丝杠上的配套调节螺母，解决长期运行后螺母松动导致的平台下沉、层纹错位问题。从结构设计来看，该锁紧件采用带凸台的圆盘式主体结构，主体下部的圆柱形凸台用于卡入对应安装位的定位孔，限制锁紧件自身的径向转动，上部圆盘沿周向均匀布置三个内六角紧定螺钉安装位，三个螺钉呈120°夹角分布，拧紧时可从三个方向均匀抵紧丝杠螺母的外圈，避免单侧顶紧带来的螺母偏斜、丝杠卡滞问题。圆盘中心开设与丝杠外径匹配的通孔，保证丝杠可顺畅穿过中心孔，不会与锁紧件本体产生运动干涉。设计时充分考虑了桌面级3D打印机的安装空间边界，整体外径控制在适配机型Z轴安装座的预留尺寸范围内，下部凸台的直径与安装座的定位孔采用小间隙配合，装配时无需额外修改原有安装位的结构，可直接替换原有简易锁紧片，降低改装门槛。实际应用场景中，除了原厂适配的两款机型外，只要Z轴采用同规格梯形丝杠、安装座定位孔尺寸匹配的桌面级3D打印机，都可使用该结构完成丝杠螺母的防松锁紧，日常调平Z轴平台后，拧紧三个紧定螺钉即可锁定螺母的轴向位置，避免打印过程中平台受重力下滑导致的首层打印失败、层厚不均问题。不同于常规的双螺母消隙结构，这款锁紧件不需要额外增加螺母厚度，整体轴向尺寸紧凑，不会压缩Z轴的有效打印行程，三个紧定螺钉的锁紧力均匀分布，不会对梯形丝杠的传动流畅度造成额外阻力，手动转动Z轴手轮时依然保持顺滑手感。结构细节上，上部圆盘的三个螺钉安装位做了沉孔设计，内六角螺钉拧紧后头部不会高出圆盘表面，避免运动过程中剐蹭周边的型材或走线，下部凸台的轴向长度刚好贯穿安装座的板厚，装配后凸台端面与安装座背面齐平，不会突出过多干涉下方的联轴器或电机安装位。材质适配方面，该结构既可以采用PLA、PETG等常见3D打印耗材制作，满足用户自行打印改装的需求，也可采用铝合金加工制作，用于高强度长时间运行的工况，不同材质制作时仅需根据材料的收缩率微调安装孔的尺寸公差，核心结构无需改动。从受力角度分析，三个周向均布的紧定螺钉在锁紧时，对丝杠螺母施加的是均匀的径向抱紧力，不会像单侧顶丝那样让螺母产生偏心，导致丝杠转动时出现周期性阻力波动，有效降低Z轴电机的负载，减少长时间运行后的电机发热问题。
