双螺杆滑轨式垂直升降线性驱动装置

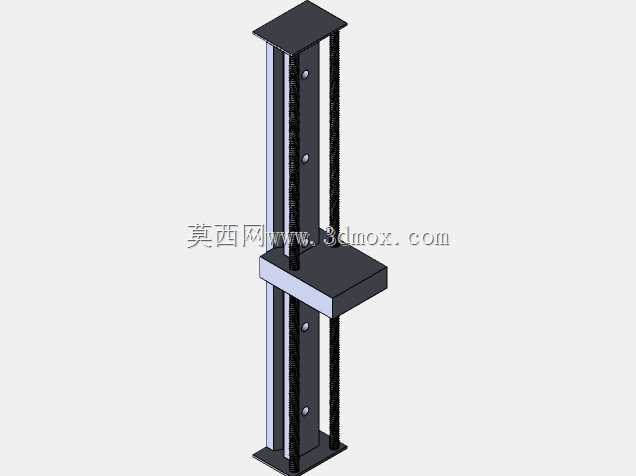

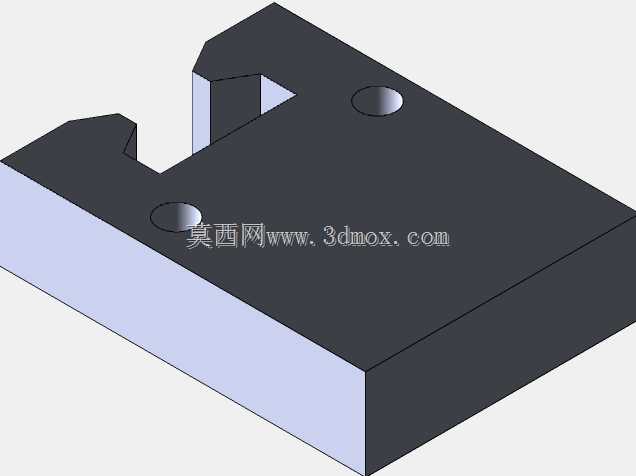

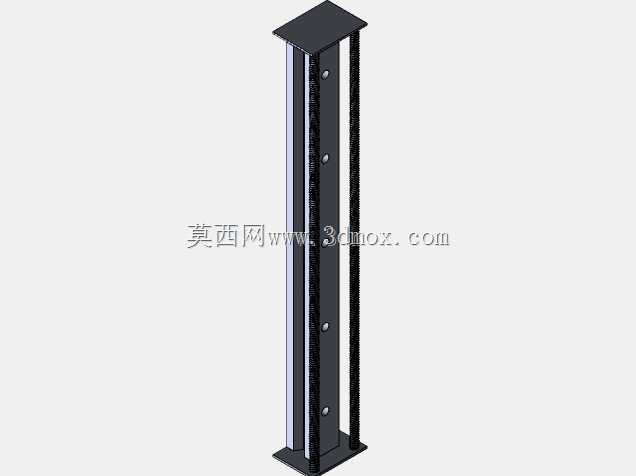

在轻工生产线的工位物料抬升、小型检测设备的探头高度调节、教学实验台的动作演示单元搭建场景里，这类垂直布置的线性驱动结构有着极高的出镜率，它不需要复杂的外接传动附件，整体结构紧凑，能在狭小的安装空间内实现稳定的直线往复升降动作，适配很多对安装占地有严格限制的设备改造场景。这套驱动结构采用双螺杆搭配平行滑轨的布局，滑动平台通过内嵌的螺母副与两根螺杆配合，两侧的滑轨承担平台承载时的侧向倾覆力矩，避免螺杆单独受径向力导致的磨损加快、传动卡滞问题，当螺杆同步旋转时，螺母副带动平台沿着滑轨方向做平稳的上下移动，传动过程中双螺杆的对称受力能抵消单螺杆传动常见的平台偏转趋势，即使平台单侧放置负载，也能保持移动过程的顺畅度，不会出现卡顿、爬行的问题。整套装置的总行程做到了1米，能覆盖绝大多数中小型设备的升降调节行程需求，螺杆选用5毫米螺距的规格，配合60度牙型角的螺纹设计，在保证传动自锁性能的同时，兼顾了传动效率，不需要额外加装制动机构就能在行程任意位置悬停，简化了配套控制与结构设计的复杂度。从安装边界来看，装置上下两端都设计了带安装孔的固定法兰板，上端法兰可以直接固定在设备机架的顶部横梁，下端法兰固定在设备底座的安装面，不需要额外制作复杂的转接支架，安装时只需要保证两根螺杆的平行度、滑轨与螺杆的同轴度在公差范围内，就能保证长期运行的精度保持性。滑动平台的台面预留了标准化的安装螺孔阵列，可以直接固定工装夹具、检测探头、待加工工件等不同负载，不需要对平台台面做二次加工，能缩短设备组装的周期。在日常运维层面，这种开放式的结构设计也方便操作人员定期清理螺杆与滑轨表面的积尘、加注润滑脂，相比封闭式的直线滑台，它的维护成本更低，故障排查更直观，很适合用在教学演示、小型自动化设备改造、非标工装搭建这类对成本敏感、同时对传动可靠性有一定要求的场景，设计时也充分考虑了加工工艺性，所有结构件都可以采用常规的机加工方式制作，不需要特殊的定制加工工序，能有效控制整套机构的制作成本。
