CNC加工中心三色堆叠式警示信号灯塔

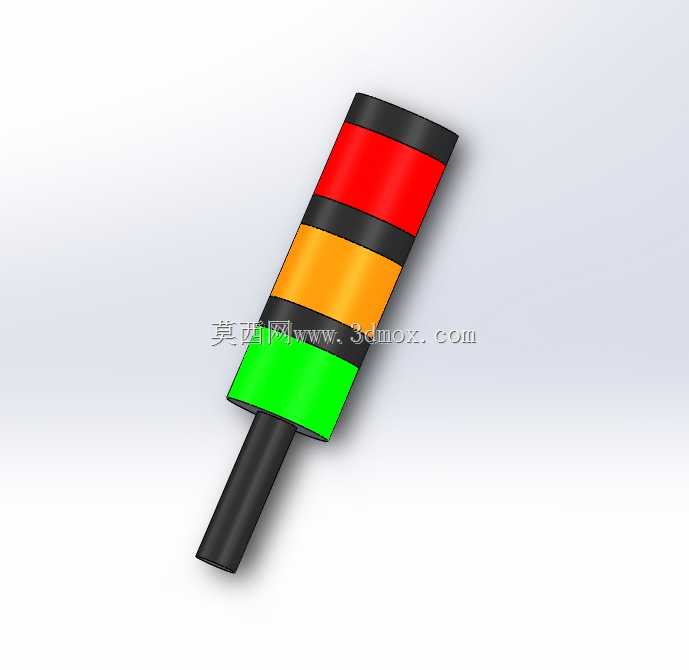

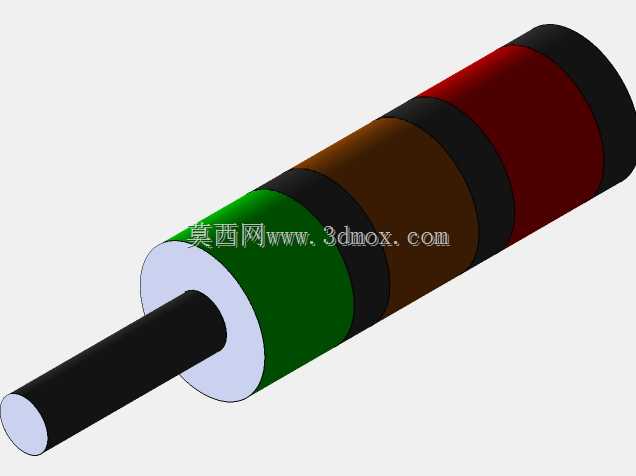

这款三色堆叠信号指示灯，是数控加工车间里给设备做状态可视化传递的核心配套部件，日常安装在CNC机床、自动化产线工位、立式加工中心的设备顶部或者操作侧立柱上，能让车间巡检人员、操作技工在较远的位置快速识别设备当前运行状态，不用凑近操作面板查看参数，大幅提升车间多设备并行管理的效率。从结构设计来看，这款灯采用竖向堆叠的分层结构，最下方是黑色的安装固定杆，往上依次排布绿、黄、红三个独立发光灯层，每层之间用黑色隔圈做物理分隔，避免不同颜色的光线串扰，最顶部是黑色的端盖做密封防护，整体柱式结构占用安装面积极小，不会在设备顶部额外占用过多走线或者附件安装空间。设计过程中优先考虑了车间复杂工况的适配性，灯体外壳采用硬质工程塑料材质，表面做了哑光处理，既能耐受车间日常的切削液飞溅、少量油污附着，也不会因为车间顶部照明反光导致灯光辨识度下降。安装边界上，底部的安装杆采用标准圆柱结构，适配市面上绝大多数机床顶部预留的标准安装孔位，不需要额外做转接支架加工，走线可以从安装杆内部中空通道穿入设备柜体，避免明线被车间内的工件转运小车剐蹭、被切削液长期浸泡老化。功能层面，三个颜色分别对应不同的设备状态：绿色层点亮代表设备处于正常自动运行状态，可正常开展加工作业；黄色层点亮代表设备处于待机、待料或者程序调试预警状态，提醒现场人员及时介入处理上料、程序核对等操作；红色层点亮代表设备触发故障报警、紧急停止或者安全门异常开启，需要现场人员第一时间排查故障，避免出现加工报废或者安全隐患。建模过程中还原了每层灯体的圆弧过渡细节，隔圈与灯层的配合间隙控制在合理装配公差范围内，安装杆的长度预留了足够的调节余量，可根据不同设备的安装面高度调整伸出长度，保证灯光的可视角度覆盖设备周边的主要巡检通道，不会被设备周边的排屑器、冷却管路等附件遮挡视线。这类信号灯塔的选型搭配，是机床设备电气配套里非常基础但至关重要的环节，合理的安装位置和清晰的灯光分层，能有效降低车间设备的故障响应时间，减少因状态传递不及时导致的待工时长，在离散制造的机加工车间、自动化装配产线、检测工位都有非常广泛的适配场景。
