57BYGH56-401A步进电机结构设计

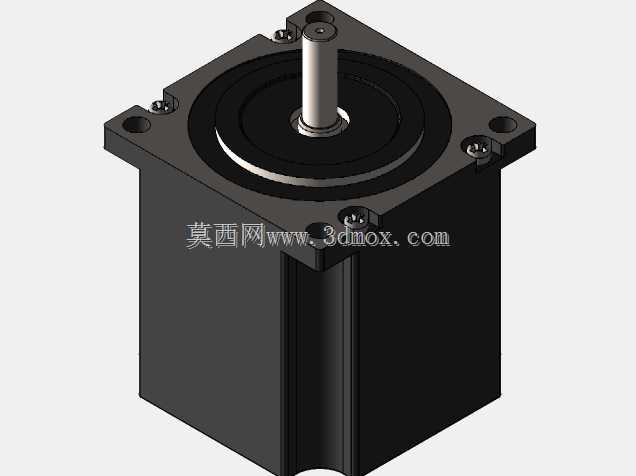

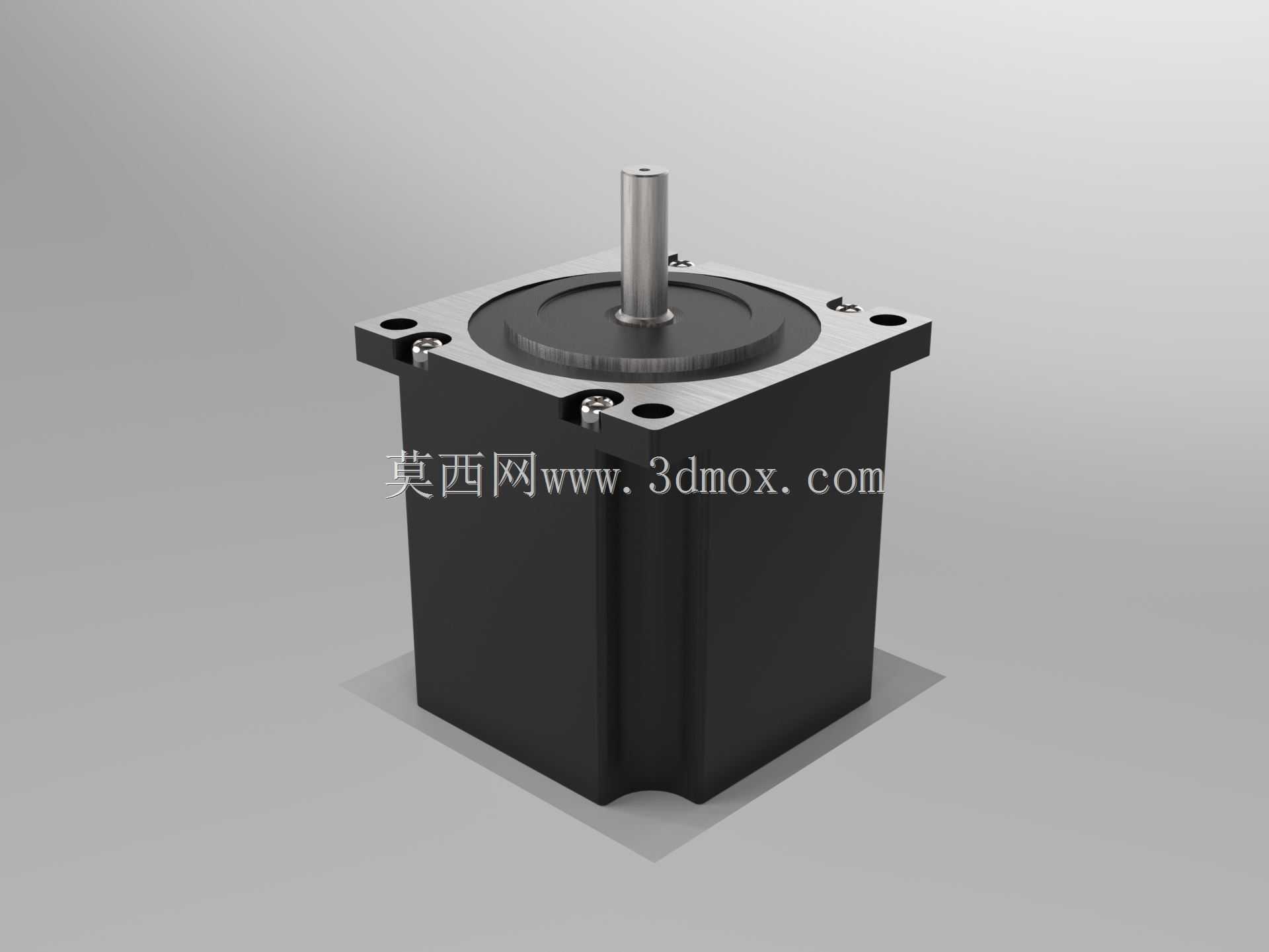

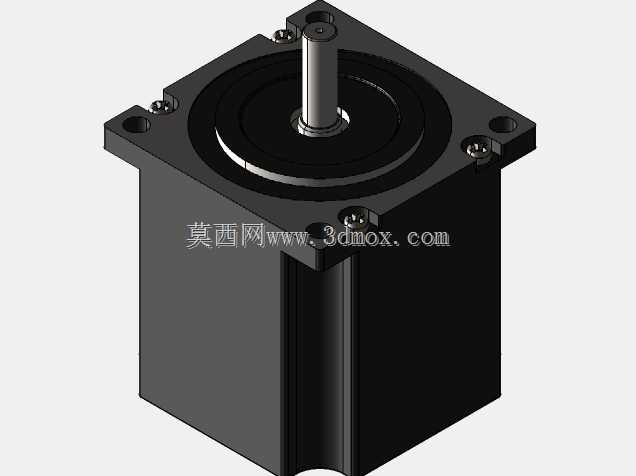

做自动化设备结构选型时，57规格步进电机是绕不开的常用动力元件，这款57BYGH56-401A的三维结构还原度足够支撑前期装配干涉校验、安装位布局规划，不用等实物到手就能把整机的动力段排布捋顺。日常做小型输送线、点胶工位、3D打印运动轴、小型数控雕刻机的Z轴或者XY轴传动时，这类57步进的扭矩输出刚好匹配轻中负载的直线运动需求，不会像42系列那样在带载启停时出现丢步，也不会像86系列那样占用过多安装空间、增加整机的重量冗余。从结构设计来看，这款电机的主体采用方形机壳设计，四个角预留的安装沉孔是标准57电机的安装孔位，孔距适配市面上绝大多数的57电机安装支架、同步轮安装座、丝杆直连座，做结构替换时不用重新打孔改安装板，能大幅缩短改型周期。输出轴采用单出轴D型切边设计，搭配紧定螺丝固定同步轮或者联轴器时，能有效避免传动过程中轴与连接件打滑，轴伸长度的预留量刚好覆盖常规联轴器的锁紧范围，不会出现轴伸过长顶到电机端盖、或者过短导致锁紧不足的问题。机壳表面的散热筋结构顺着机壳轴向排布，在设备内部有辅助风冷的场景下，能顺着气流方向带走绕组工作产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。尾部的出线位置做了限位凸台，固定航插或者线缆护套时能有足够的支撑面，不会因为设备拖链运动拉扯线缆导致接线端松脱。做三维装配时，这个模型的安装边界尺寸完全对标实物，机壳的对角线尺寸、安装孔的沉头深度、输出轴的同轴度公差预留都做了还原，在做安装板开孔、电机周边避让位设计时，直接调用模型就能测量尺寸，不用反复核对二维手册的参数，能避免出现安装时电机和周边结构件干涉、螺丝长度不够锁不紧的问题。在做传动校核时，还能直接给模型赋予对应的材质属性，模拟电机自身重量对运动轴负载的影响，计算同步带张紧力、丝杆负载扭矩时的参数更贴近实际工况，减少后期样机调试时的参数偏差。这类步进电机的应用场景覆盖了绝大多数民用小型自动化设备，从桌面级的加工设备到生产线的小型送料工位，只要是需要精准控制转角、启停位置的开环传动场景，这款规格的电机都能适配，对应的三维模型在做方案阶段的布局时，能快速完成动力段的排布，不用从零开始绘制电机模型，节省大量基础建模的时间，把更多精力放在传动结构的优化和负载匹配的校验上。
