工业检测用紧凑型光电传感装置结构

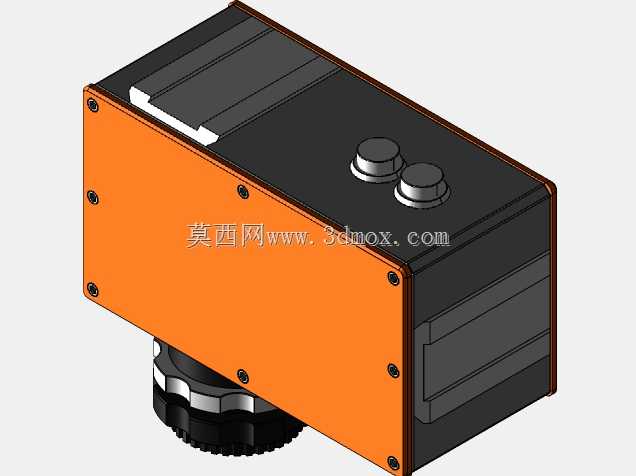

这款传感装置的结构设计，首先围绕工业现场的狭小安装空间做了边界约束，整体采用方正的盒式布局，底部预留带齿纹的旋转调节基座，安装时可先通过基座完成水平方向的角度粗调，再锁紧侧边固定螺丝完成定位，不需要额外加装角度调整支架，能直接适配流水线侧装、设备机架内嵌、检测工位吊装等多种安装场景。从功能布局来看，顶面设置的两个同轴旋钮分别对应灵敏度调节与检测阈值设定，旋钮周边预留了足够的手指操作空间，即使现场操作人员佩戴劳保手套也能完成参数微调，不会出现操作干涉的问题。正面的橙色端板为可拆卸式结构，通过六颗内六角螺丝与主体框架连接，内部预留了标准的PCB板安装卡槽与走线空间，可直接搭载光电发射接收模组、信号处理电路与接线端子，端板与框架的接缝处做了台阶式止口设计，装配后能达到基础的防尘防护效果，适配普通工业车间的使用环境。装置侧面预留了标准的连接器安装位，可根据使用需求选配航空插头或者接线端子出线，不需要额外对外壳进行二次开孔加工。设计过程中优先考虑了加工与装配的便利性，主体框架的所有棱边都做了小尺寸倒角处理，既避免钣金加工后的锐边划伤操作人员，也能减少装配过程中对密封胶条的磨损。底部的调节基座采用齿纹啮合结构，相比光滑面的摩擦锁紧，能在设备长期运行产生振动的工况下保持角度不偏移，避免检测位置漂移导致的误判问题。整体结构的壁厚按照常用的钣金加工工艺设定，不需要特殊的冲压或者折弯模具，普通钣金车间即可完成外壳加工，内部的安装柱位置与常用的商用传感模组孔位匹配，设计人员可直接在此结构基础上调整内部元器件布局，快速完成定制化检测装置的开发，不需要从零开始搭建外壳结构，能大幅缩短非标检测设备的开发周期。在实际产线应用中，这类结构的传感装置可用于工件到位检测、尺寸偏差判别、物料有无识别等多个工位，方正的外形也方便在周边加装防护挡板，避免生产过程中的飞溅切屑、粉尘直接落到旋钮或者透光窗口上，降低日常维护的频次。
