OAK-D USB C接口BW1098深度相机结构

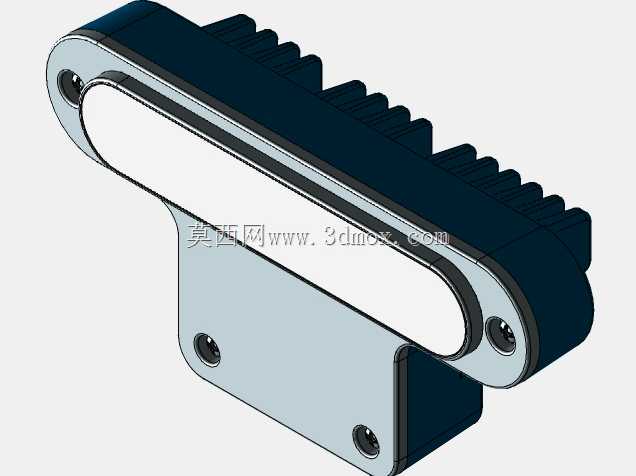

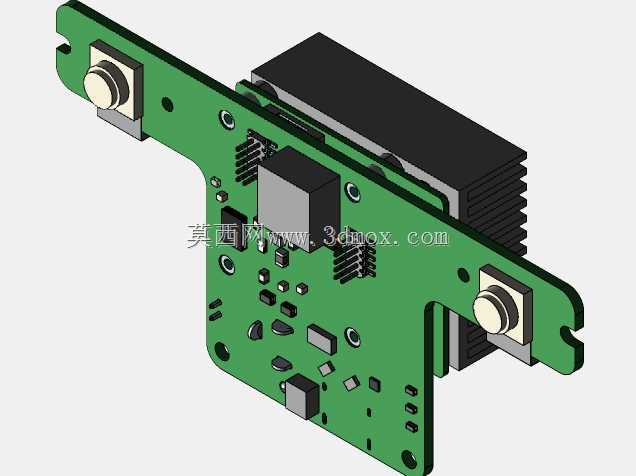

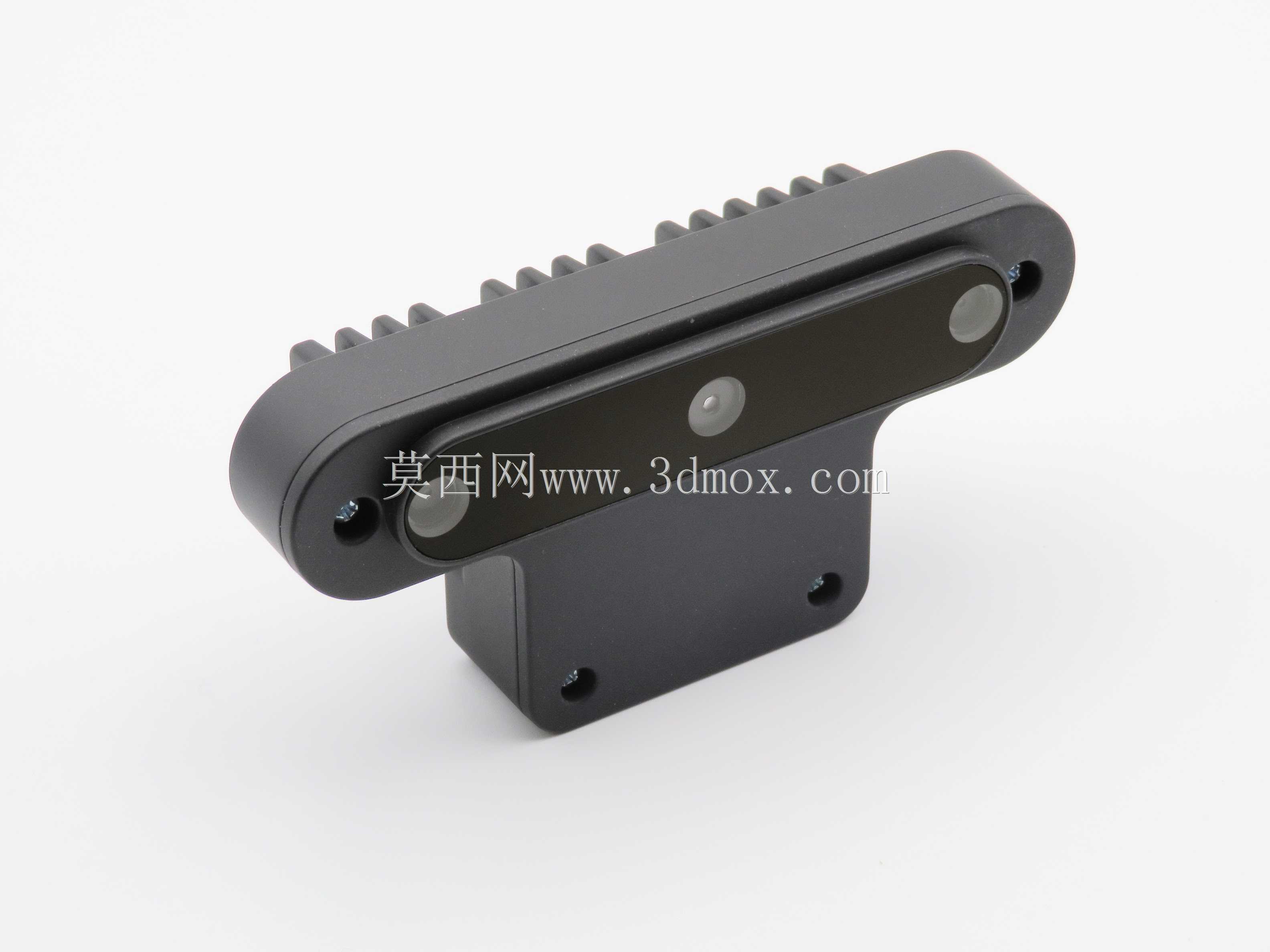

在工业视觉感知、机器人导航、空间三维重建等场景中，这类双目结构的深度感知设备是核心的环境信息采集单元，这款BW1098型号的OAK-D设备采用USB-C接口设计，兼顾供电与高速数据传输需求，无需额外布设供电线路，能大幅简化现场部署的布线复杂度，适配移动机器人、小型自动化检测工位这类对安装空间、布线整洁度要求较高的场景。从结构设计来看，整机采用一体化硬质壳体，主体感知模块为长条形布局，上方的散热鳍片结构直接与壳体一体成型，能在设备持续运行处理深度算法算力负载时，将核心芯片产生的热量快速导出到外部环境，避免密闭壳体内积热导致的算力降频、感知精度漂移问题，无需额外加装主动散热风扇，既降低了运行时的振动与噪音，也减少了灰尘进入壳体内部的通道，提升工业场景下的长期运行可靠性。下方的安装基座为方块式结构，基座上预留的沉头安装孔位可直接通过标准螺栓固定在设备安装面，安装孔的位置公差经过适配设计，能兼容常规的工业铝型材安装槽位、设备支架面板的通用孔距，不需要额外定制转接板就能完成快速装调。感知端的镜头布局采用左右双目加中间单目RGB的排布方式，镜头保护玻璃与壳体前端面齐平，周边做了微小的倒角过渡，既避免突出的镜头结构在安装、搬运过程中被磕碰刮花，也能减少现场环境中粉尘、水渍在镜头边缘的积存，降低日常维护的清洁频次。设备的整体外轮廓没有尖锐棱角，所有边角都做了圆弧过渡处理，在协作机器人、人机共融的生产场景中使用时，不会因为设备边缘剐蹭造成操作人员磕碰受伤，符合工业设备的安全设计要求。接口端隐藏在壳体侧方，插接USB-C线材后线材不会突出到设备正前方，不会遮挡感知视场角，同时线材接口处做了限位结构，能避免设备运行过程中线材拉扯导致的接口松动、数据传输中断问题。在实际选型适配时，这款设备的安装边界尺寸紧凑，既可以安装在AGV小车的前端作为避障感知单元，实时采集行进路径上的障碍物三维空间信息，为路径规划算法提供精准的深度数据支撑，也可以固定在工业检测工位的支架上，对传送带上经过的工件进行三维尺寸检测、外观缺陷的空间定位，相比传统的单目视觉方案，能直接输出空间点云数据，省去额外的算法标定步骤，缩短项目落地的调试周期。壳体的材质选用高强度工程塑料，在保证结构强度满足工业场景抗振需求的同时，整体重量控制在较低水平，安装在轻量化机械臂末端作为视觉引导单元时，不会给机械臂带来过大的额外负载，不会影响机械臂的运动精度与响应速度。
