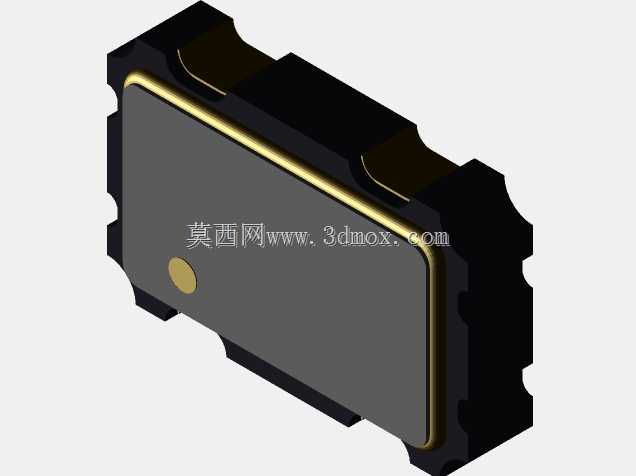

5032封装贴片晶振电子元器件三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB设计环节中，贴片晶振是为电路提供稳定基准时钟频率的核心无源器件，直接决定了主控芯片的时序稳定性与通讯信号的同步精度，小到便携数码产品的主控板，大到工业采集模块的控制电路，都需要这类表贴封装的晶振完成时钟基准搭建。这款5032规格的贴片晶振采用标准SMD表贴封装设计，整体外形为带定位标识的矩形塑封结构，主体黑色塑封基座搭配金属上盖，边角处做了适配回流焊工艺的弧度处理，单侧设置的圆形定位标记可在SMT贴片工序中快速识别引脚方向，避免反向贴装导致的电路功能失效。设计过程中严格遵循对应封装的行业通用安装尺寸规范，长宽尺寸控制在5.0x3.2mm区间，引脚布局完全匹配常规PCB焊盘设计标准，无需额外调整封装库即可直接导入PCB设计流程使用，金属上盖与塑封基座的结合处做了密封结构处理，可适配常规波峰焊、回流焊的高温作业环境，减少焊接过程中水汽侵入导致的器件性能衰减问题。从结构建模的细节来看，模型还原了器件侧边的引脚成型结构，塑封基座的凹凸卡位结构完全匹配实物的注塑成型特征，金属上盖的边缘倒角、定位标记的凹陷深度都参照实物测绘尺寸完成，可直接用于PCB布局的3D干涉检查，在结构设计阶段就能提前验证器件与周边外壳、接插件、 tall 电容等周边元器件的安装间隙，避免打样后出现器件高度冲突、贴装空间不足的问题。这类表贴晶振相比传统直插晶振，占用PCB面积更小，贴装效率更高，抗震性能更优，适合高密度贴装的电路板设计场景，建模时充分考虑了不同EDA软件的装配适配性，结构特征做了合理简化，既保留了所有用于干涉检查的关键外形特征，又不会因为过多细碎结构导致模型占用过多设计资源，在板卡三维装配校验、产品结构虚拟评审、SMT贴装程序模拟等场景中都能直接调用，帮助结构工程师与硬件工程师在设计阶段就完成器件匹配度校验，减少后期打样整改的迭代次数。
