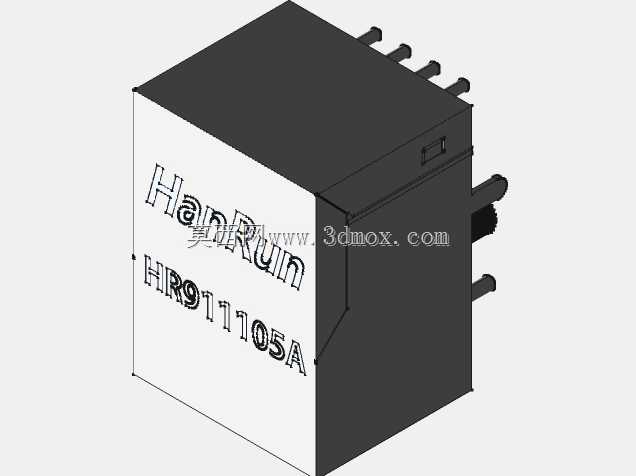

汉润HR911105A以太网接口连接器结构

在工业控制板卡、嵌入式通讯设备、网络交换终端的PCB布局环节，RJ45接口的选型与装配直接决定设备网络连接的稳定性，汉润HR911105A作为集成网络变压器的RJ45连接器，是当前百兆以太网通讯场景中应用极广的板载接插元件。不同于普通裸RJ45接口，该型号将信号隔离变压器集成在接口本体内部，省去了PCB上单独布置网络变压器的空间，在紧凑型工控板、小型物联网网关的设计中，能有效压缩板卡占用面积，同时减少信号走线长度，降低高频网络信号传输过程中的串扰与衰减。从实际装配角度看，该连接器采用直插式引脚布局，引脚间距符合标准RJ45封装规范，焊接端伸出长度适配1.6mm标准厚度PCB的波峰焊工艺，安装时无需额外定制治具，引脚对位容错率较高，适合批量生产的SMT后段插装工序。接口本体的金属屏蔽外壳与PCB接地焊盘连通后，可有效抵御工业现场的电磁干扰，在变频器周边、伺服驱动控制柜这类强电磁环境下，能避免网络通讯出现丢包、断连问题。接口前端的卡扣结构符合通用RJ45水晶头的锁止尺寸，水晶头插入后卡扣卡合到位的反馈清晰，拔插力控制在合理区间，既不会出现长期震动环境下水晶头松脱的问题，也不会因拔插力过大导致日常维护时损坏接口焊盘。建模过程中严格还原了本体的安装边界，引脚的位置度公差、屏蔽壳的外形尺寸、接口端面的开口轮廓都与实物一致，导入PCB 3D视图后可直接检查与周边电容、电阻、结构外壳的干涉情况，无需反复调整封装坐标。在实际设备结构设计时，该连接器的顶部高度、后端引脚伸出长度都预留了足够的安全距离，外壳开孔尺寸按照模型端面轮廓设计即可，不会出现接口与外壳卡滞、水晶头无法完全插入的问题。对于需要做端口防护的设备，该模型也还原了接口两侧的固定柱位置，可直接匹配ESD防护弹片的安装位置，在结构设计阶段就能完成防护结构的布局验证，减少打样后的修改次数。
