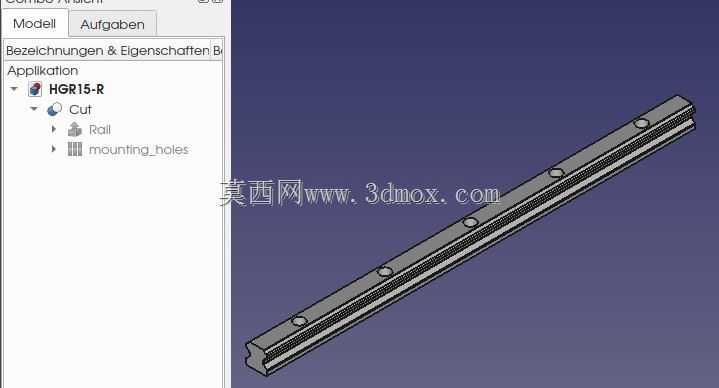

HGR15系列线性滚动导轨参数化三维结构

在非标自动化设备、精密机床、检测仪器的直线传动模组搭建中，线性导轨是决定整机运动精度、负载能力与运行寿命的核心导向部件，HGR15作为15规格的高组装滚动导轨，是中小负载直线运动场景里应用覆盖面极广的型号，常见于桌面型点胶设备、小型搬运机械手、3D打印设备、电子元件插件机的直线轴搭建，也可用于工装夹具的滑动导向、检测设备的探针位移平台导向，适配水平安装、侧装、吊装等多种安装姿态，能承受一定的倾覆力矩与径向负载。这款导轨的三维结构采用参数化设计逻辑，将导轨主体长度、安装孔间距设置为可编辑的关联参数，设计人员在选型适配不同行程需求时，无需从零开始绘制导轨截面与孔位，仅需调整对应参数即可快速生成对应行程的导轨模型，大幅缩短设备方案设计阶段的标准件建模耗时。从结构细节来看，导轨主体采用淬硬钢磨削成型的截面构型，滚道面为适配滚珠循环的圆弧沟槽，与滑块配合时可实现低摩擦阻力的往复直线运动，导轨上的安装沉孔为等间距排布，孔位尺寸与安装边界完全匹配行业通用安装规范，设计人员在进行安装板布局时，可直接调用模型的孔位特征进行安装孔的对位设计，避免出现孔位错位、安装空间预留不足的问题。在实际设备设计过程中，导轨的安装基准面、滑块锁紧面的尺寸精度直接影响装配后的运动平顺性，这款模型完整还原了导轨的安装基准边、倒角尺寸、端部避让结构，在进行整机装配干涉检查时，可准确验证导轨与周边钣金护罩、拖链安装槽、行程限位块的空间位置关系，避免实际装配时出现结构干涉。针对不同工况的使用需求，设计人员还可基于该基础模型，拓展添加防尘刮片、润滑注油嘴、端盖密封件等附属结构，无需重新构建导轨主体几何特征，即可快速生成适配不同防护等级需求的导轨总成模型，满足洁净车间、多粉尘加工环境等不同场景的设计选型需求。在进行模组刚性校核时，可直接基于模型的截面属性计算不同长度下的导轨挠度，为支撑座的排布间距设计提供准确的几何参考，避免长行程导轨因支撑不足出现下挠，影响运动精度。
