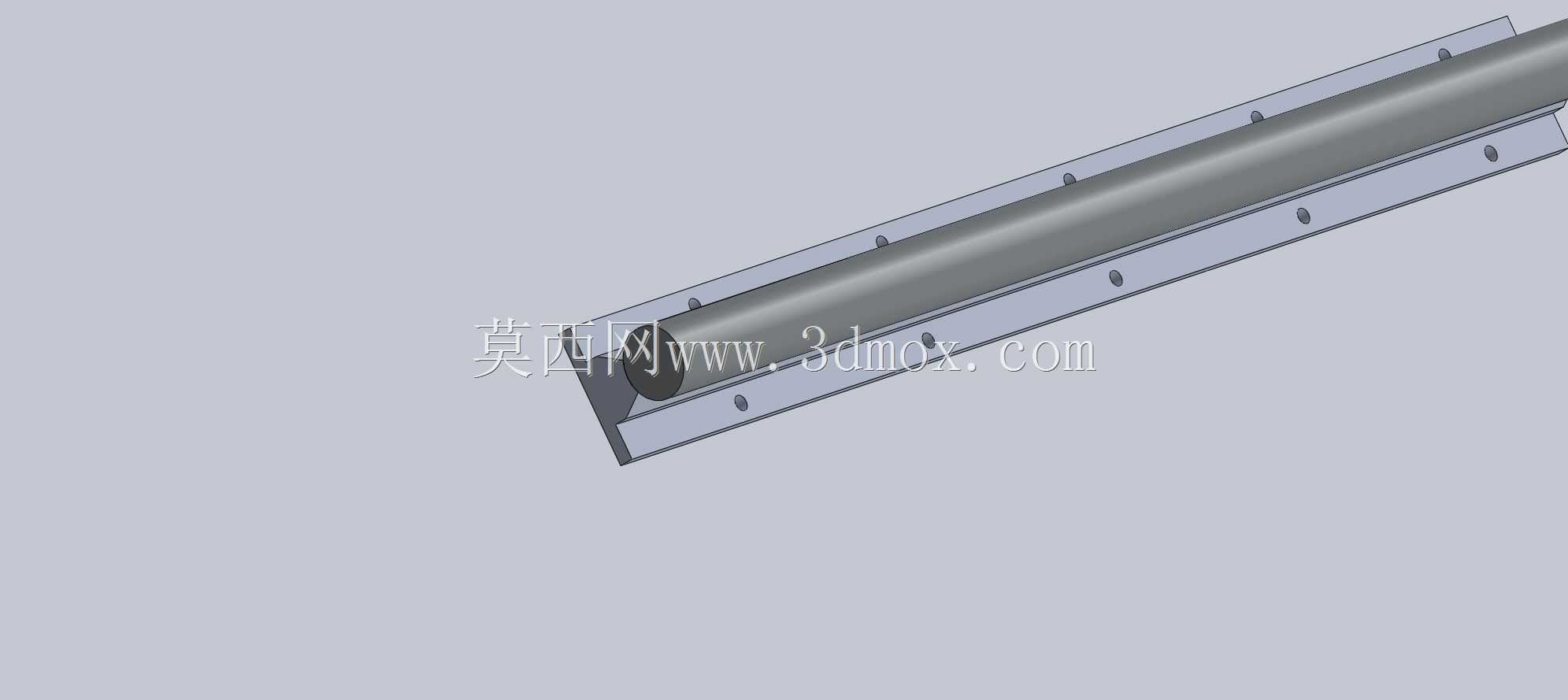

带安装支架的SBS系列圆轴直线导轨

这类带支架的圆轴直线轨道，在轻载直线传动场景里应用十分广泛，常见于小型自动化输送线、检测设备的滑台导向、3C产品组装工位的往复移动机构、包装设备的推料行程导向，还有部分小型工装夹具的位移导向环节，相比滚珠直线导轨，它的安装容错率更高，对安装基面的平面度要求没有那么严苛，在一些对导向精度要求不是极高，但需要稳定顺滑直线运动的工况下，成本优势非常明显。从结构设计来看，这款轨道采用一体式安装基座搭配实心光轴的组合形式，基座上预先加工了等距分布的沉头安装孔，安装时可以直接通过内六角螺栓将轨道基座固定在设备的安装框架上，不需要额外制作轴支撑座，能大幅减少设计阶段的零件选型与装配调试的工作量。光轴与基座的配合采用过盈压装加侧面顶丝紧固的双重固定方式，避免设备长期往复运行过程中光轴出现轴向窜动或者周向转动，保证导向精度的长期稳定性。光轴的表面经过高频淬火加硬处理，表面硬度可以达到HRC60左右，配合直线轴承使用时耐磨性能优异，能承受一定的径向载荷，同时因为是圆柱面导向，对轴承的安装偏转有一定的自适应能力，不会像方形导轨那样因为少量安装偏差就出现卡滞、运行阻力骤增的问题。在安装边界上，这类轨道的基座宽度、安装孔间距都遵循行业通用的尺寸规范，光轴直径覆盖常用的12、16、20、25等规格，设计选型时可以直接根据所需的行程长度、负载大小选择对应规格，不需要额外做定制化的基座加工。轨道的两端可以根据使用需求加装限位挡块或者缓冲胶垫，用来限制滑台的极限行程，避免滑台超程脱出。建模过程中需要注意安装孔的沉头深度要匹配对应规格螺栓的头部尺寸，保证螺栓锁紧后头部不会高出基座表面，防止干涉滑台的正常运行；光轴与基座安装槽的同轴度公差需要控制在合理范围内，避免压装后光轴出现弯曲变形，影响后续直线轴承的滑动顺畅度。另外基座的底面需要做平面度处理，保证安装时能与设备基面完全贴合，避免锁紧螺栓后基座产生形变带弯光轴。在实际设备调试中，这类轨道安装时不需要像方形导轨那样做复杂的预紧调整，只要将基座固定牢固，擦拭干净光轴表面涂抹适量润滑脂，装上配套的直线轴承滑座就能正常运行，后期维护也十分简便，定期清洁光轴表面的粉尘碎屑、补充润滑脂就能保证长期稳定运行，非常适合一些中小型设备的快速设计迭代场景，能有效缩短设备的研发装配周期，降低整体的制造成本。
