履带式搭载机械臂作业移动平台结构

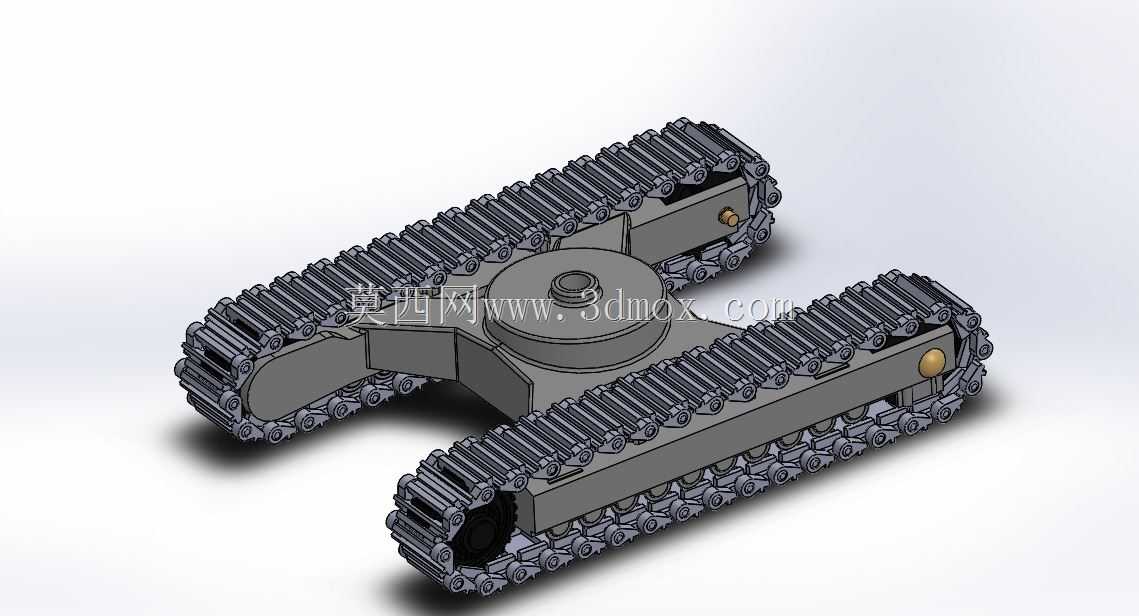

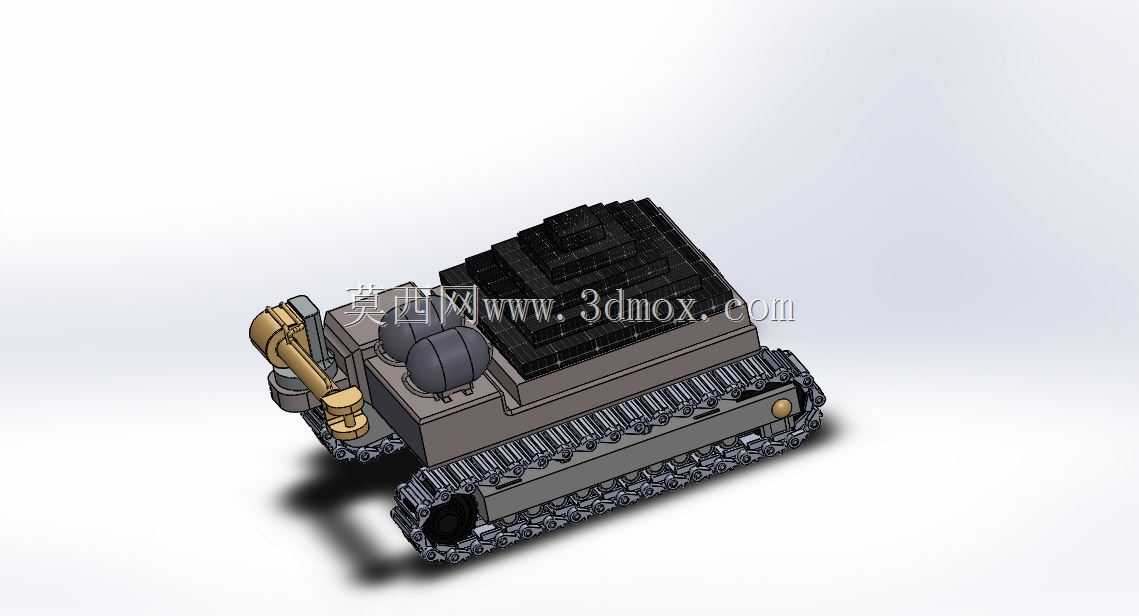

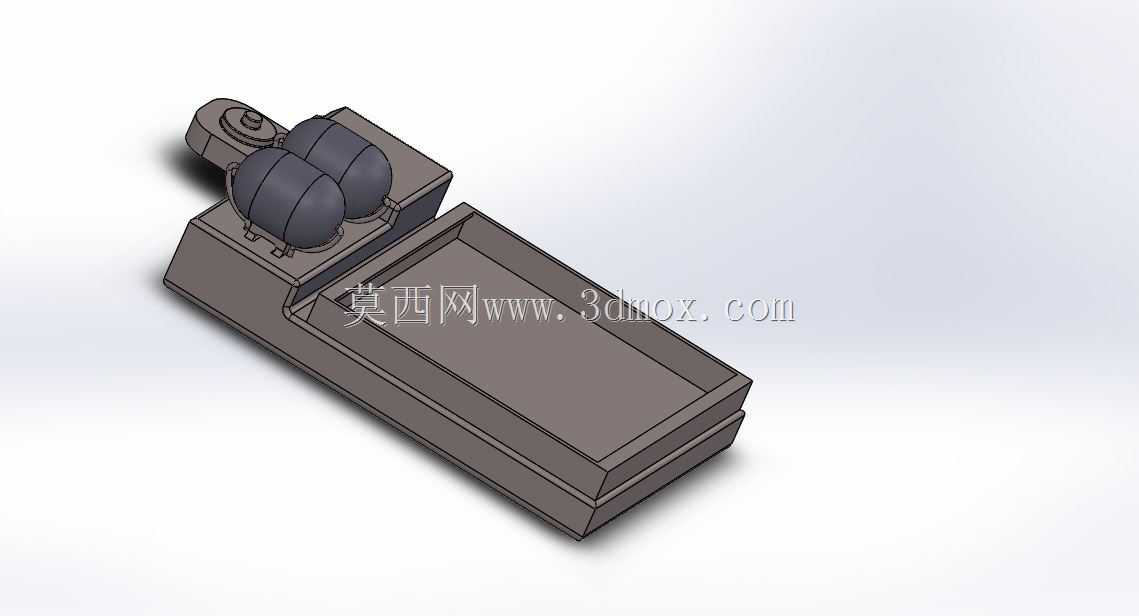

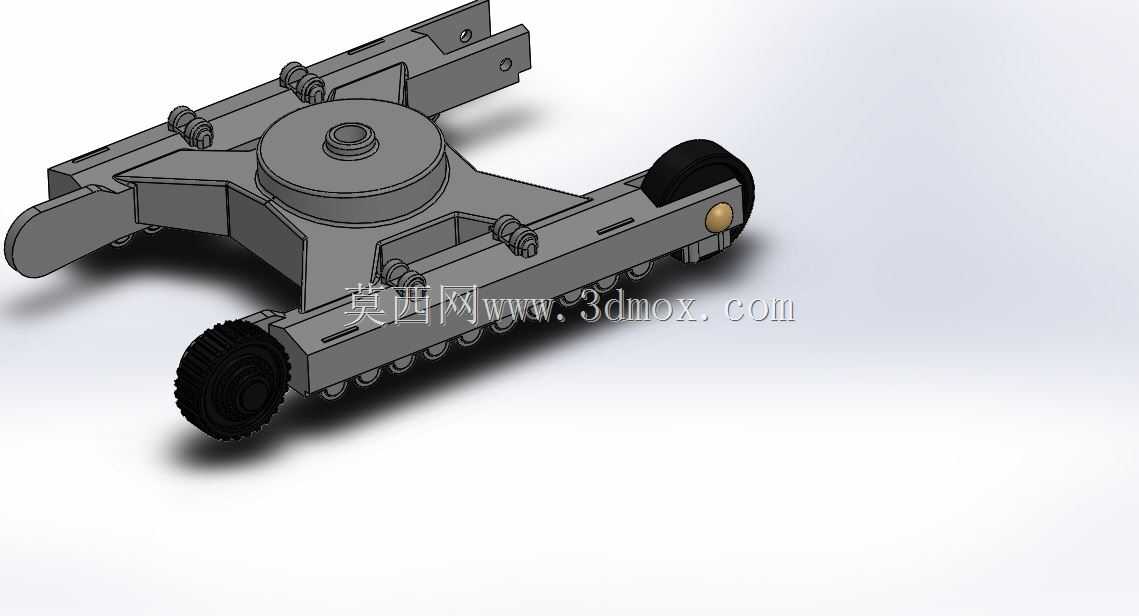

这款履带式移动作业平台的设计，核心面向非结构化地形下的近距离作业需求，区别于固定工位的工业机械臂，整套结构将行走机构、作业执行端、搭载载荷集成在同一底盘框架上，可适配废墟搜救、厂区窄域转运、野外小型作业点位施工等多类场景。从结构布局来看，行走部分采用标准履带行走总成，履带板做了防滑齿形设计，驱动轮布置在底盘后侧，导向轮前置，上下支重轮沿底盘纵梁均匀排布，保证接地比压控制在较低区间，即使在松软泥地、碎石路面、建筑废墟堆等不平整路面，也能保持稳定行走姿态，不会出现轮式设备易打滑、卡滞的问题。底盘上部的搭载区域做了分层设计，靠前位置安装多自由度机械臂，臂体采用关节式串联结构，末端可根据作业需求更换夹爪、喷枪、检测探头等不同执行件，臂座与底盘主框架通过回转支承连接，可实现水平方向360度回转，配合臂段的俯仰、关节转动，覆盖底盘周边半径1.2米范围内的作业区间，无需频繁调整整车停靠位置即可完成点位作业。机械臂后侧的搭载空间预留了标准安装接口，可放置动力单元、控制模块、作业物料容器等配套部件，图中可见的两个圆柱形容器安装位，可根据场景配置储液罐、气源储罐或是电池组，安装边界做了限位凸台设计，避免设备行走颠簸时搭载部件出现移位。整套结构的重心做了下沉处理，所有重量较大的部件均布置在底盘下部靠近履带的位置，即使机械臂完全伸展到最大作业半径，整车也不会出现倾翻风险，底盘框架采用矩形钢管焊接成型，各安装面预留了标准螺栓孔位，方便后期加装防护外壳、照明组件、传感模块等拓展配件。设计过程中对履带张紧机构做了快调结构设计，无需拆解侧护板即可调整履带张紧度，降低日常维护的操作难度，机械臂的各关节走线全部沿臂体内腔布置，避免野外作业时线缆被杂物剐蹭拉扯，提升整套设备的运行可靠性。
