多关节立式工业机械臂结构设计

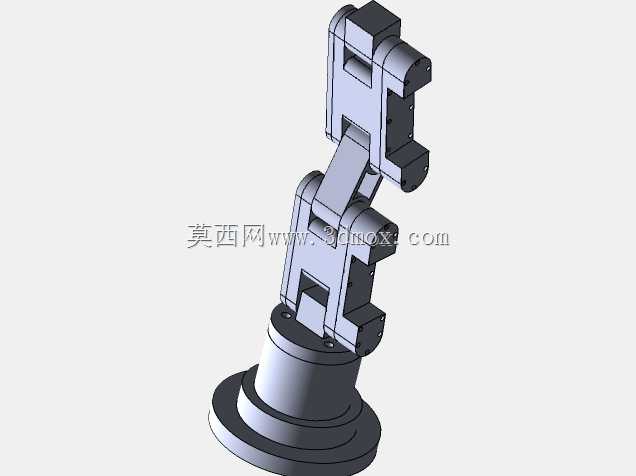

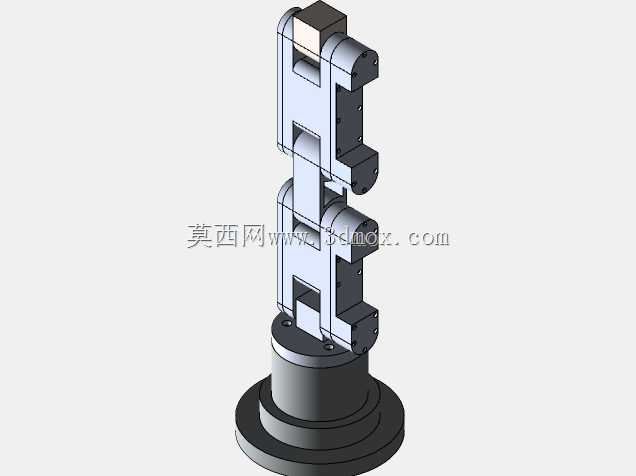

这款多关节立式机械臂的结构设计，核心面向3C电子小件分拣、实验室样本转运、轻载工位上下料这类对作业空间占用敏感的场景，整体采用立式回转基座搭配双平行四边形联动关节的构型，从根源上规避了传统串联关节臂末端走线复杂、关节负载冗余的问题。基座部分采用带法兰安装边的圆柱式结构，底部安装面预留了环形均布的沉头孔位，可直接固定在型材工作台或者设备机架的标准安装面上，安装边界控制在直径180mm的圆形区域内，不需要额外做加宽的支撑底座，在紧凑工位部署时不会挤占周边输送线或者料架的布置空间。

关节设计上，上下两个摆动关节采用对称式的叉形连接结构，臂身主体采用挖槽减重的块状构型，在保证1.5kg额定负载下结构刚性的前提下，尽可能削减了臂身的自重，降低关节驱动端的负载余量要求。两个摆动关节的转动副均采用同轴心的通孔设计，驱动线缆与气路管线可以从臂身内部的空腔直接穿行到末端法兰位置，避免管线外露在作业过程中与周边工件、工装发生剐蹭缠绕，也能减少车间粉尘、切削液对管线的老化侵蚀。

末端执行器的安装接口采用标准的双孔位连接面，可适配气动夹爪、真空吸盘、小型点胶阀这类通用末端执行件，不需要额外做转接板的二次加工，关节的运动范围设计上，基座可实现360度连续回转，上下两个摆动关节的摆角范围覆盖正负75度，作业半径控制在320mm以内，在小范围作业区间内可以实现平面内任意点位的精准到达，重复定位精度的结构冗余量可控制在0.02mm级别，能够满足小件装配、精密上下料的精度要求。

设计过程中特意将所有关节的连接紧固件都布置在臂身外侧的平面上，日常维护时不需要拆解臂身主体结构就可以完成紧固件的紧固、轴承间隙的调整，臂身的所有棱边都做了R2的圆角过渡处理，避免作业过程中尖锐棱边刮擦工件或者造成操作人员磕碰，整体结构没有复杂的曲面特征，不管是采用机加工还是3D打印的方式制作原型件，都可以快速完成加工，不需要特殊的工装夹具，适合自动化集成商做快速方案验证，也适合相关从业者做结构设计参考，理解多关节联动臂的力传递路径与安装布局逻辑。
