微型有刷直流驱动电机结构设计

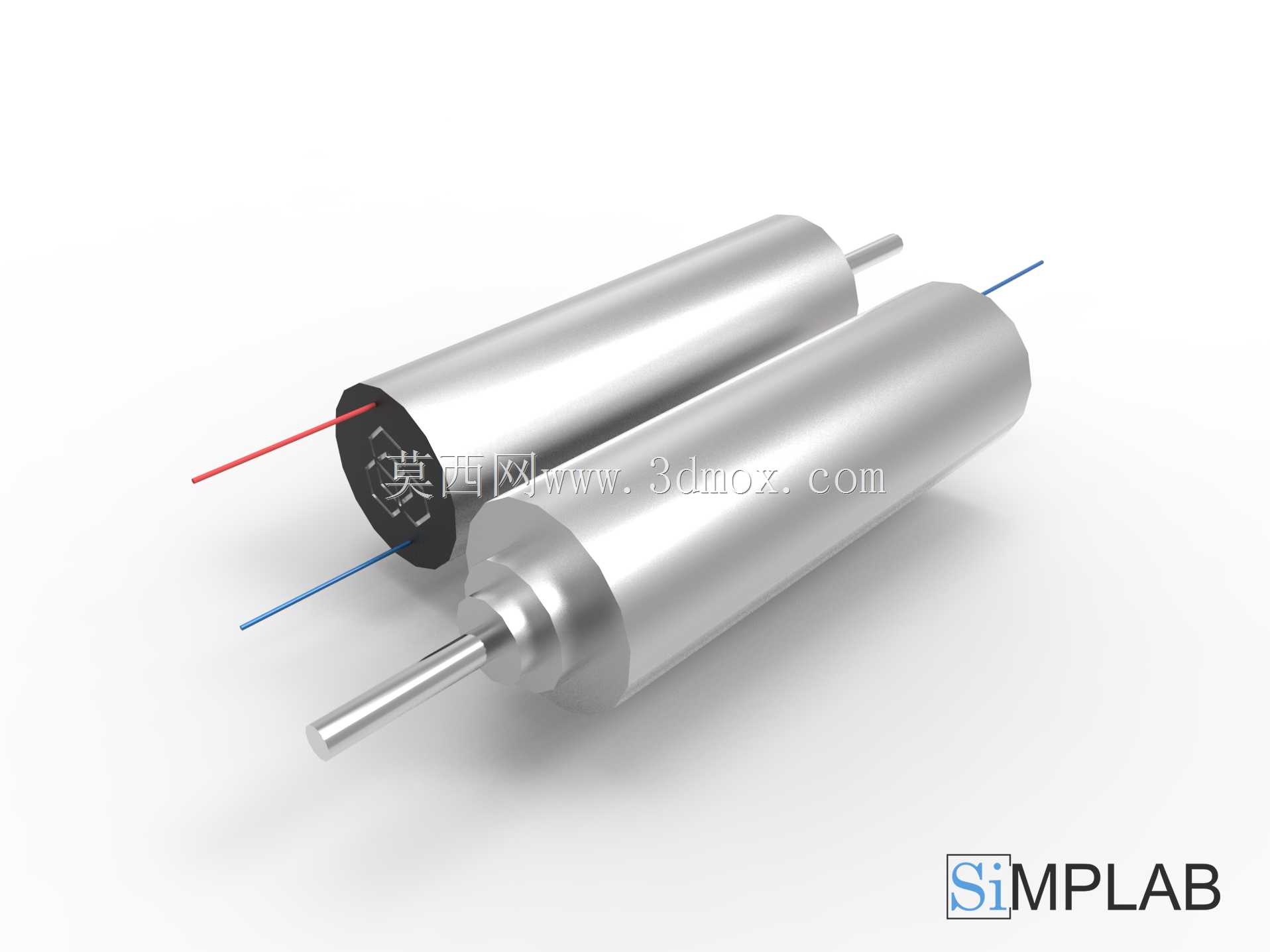

这类微型驱动电机常被用于小型精密传动场景，比如消费电子内部的镜头调焦机构、小型机器人关节的动力输出、医疗设备里的微量泵驱动单元，还有精密仪器的微调执行端，对安装空间占用、输出扭矩稳定性、运行噪音控制都有较高要求。从结构设计来看，这款电机采用圆柱形金属外壳，外壳既作为磁路的导磁部件，也承担内部结构的防护与散热作用，两端的端盖通过精密压装与壳体配合，保证输出轴的同轴度，避免运行过程中出现轴系窜动带来的噪音与磨损。输出轴采用精密磨削加工，轴伸端的直径公差控制在微米级，适配常规的微型联轴器、小模数齿轮安装需求，轴与端盖之间设置有含油轴承，无需额外添加润滑脂即可满足长时间低负载运行的耐磨需求，适合免维护的小型设备装配场景。电机尾部引出红、蓝两根供电引线，分别对应正负极供电，接线端做了绝缘封装处理，避免装配过程中引线与金属外壳接触造成短路，引线的线径经过载流校核，匹配电机额定工作电流下的温升要求，不会出现长时间运行引线过热的问题。设计过程中优先控制了整机的径向尺寸，圆柱外壳的外径适配常规的微型设备安装孔位，整机长度方向预留了引线弯折空间，安装时不需要额外预留过大的走线间隙，能够嵌入狭窄的设备内部腔体。从功能特性上看，这类电机在额定电压下可以输出稳定的转速与扭矩，低转速运行时无明显卡顿，适配需要精准控制转速的伺服驱动场景，搭配对应的编码器模块即可实现闭环位置控制，满足小型自动化机构的精准动作需求。外壳的金属表面做了钝化处理，具备基础的防锈抗氧化能力，在常规的工业环境、消费电子内部使用场景下不会轻易出现表面锈蚀，能够适配多数非极端恶劣工况的使用需求。建模过程中还原了电机的所有外部装配特征，包括壳体的压装接缝、轴伸端的台阶结构、尾部引线的出线位置，在做设备整体装配干涉检查时，可以直接调用该模型验证安装空间是否充足，不需要额外测绘电机外形，能够大幅缩短小型精密设备的结构设计周期。
