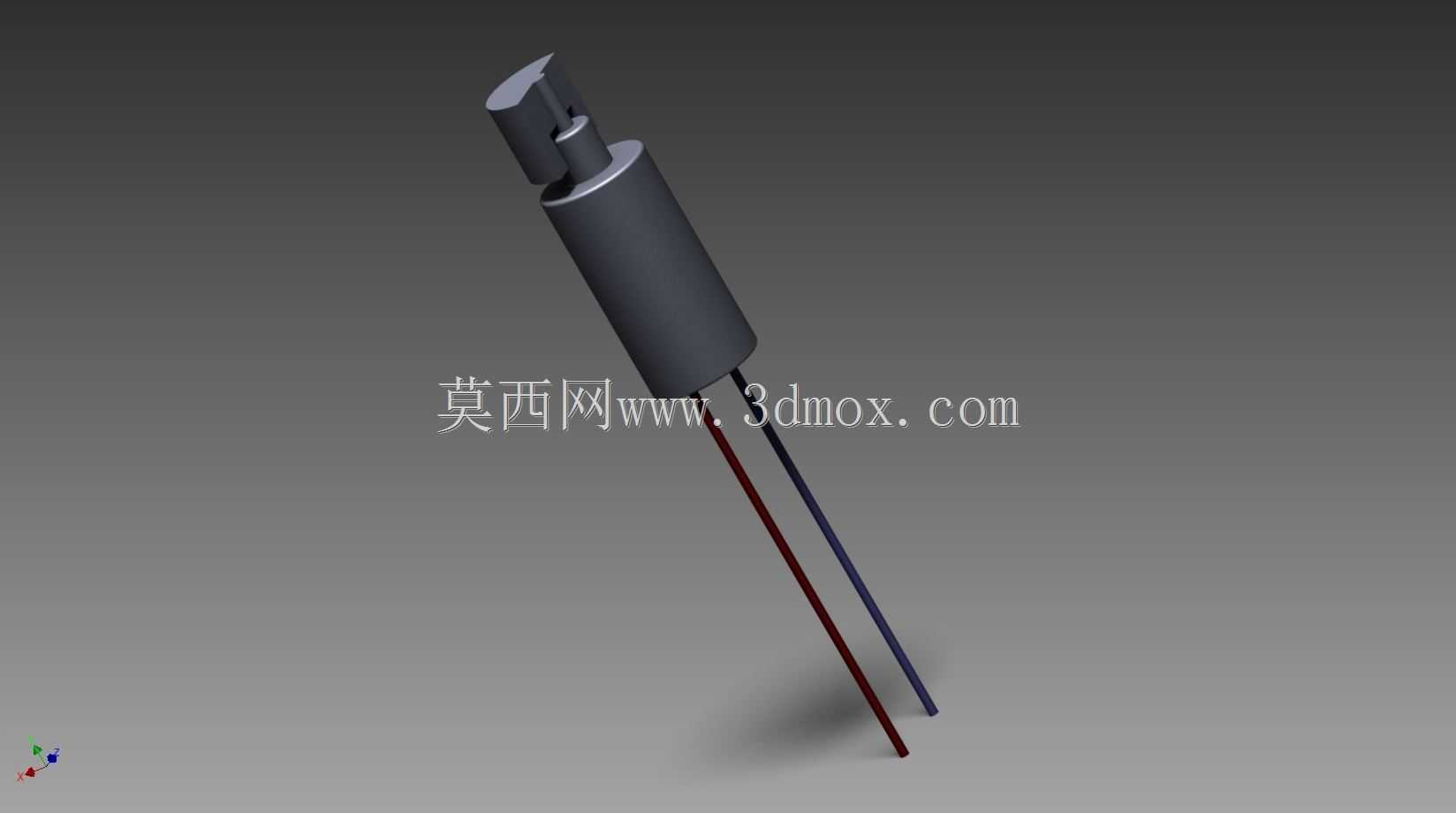

手机内置偏心旋转振动马达结构

这类偏心旋转质量振动马达，是消费电子触觉反馈体系里应用极广的执行元件，最常见的部署场景就是直板智能手机的内部堆叠空间，早年功能机的来电振铃提醒、触屏操作的触感反馈，也大量采用同结构的微型振动元件。从结构设计逻辑来看，它的核心原理是在微型直流电机的输出轴端加装偏心配重块，电机转子带动配重高速旋转时，偏心质量产生的离心力会形成周期性的交变激振力，最终带动整机壳体产生可被人体感知的振动效果，相比线性振动马达，ERM结构的成本更低、驱动电路更简单，在中低端消费电子、小型穿戴设备、便携数码配件里仍有稳定的应用占比。做整机结构堆叠时，首先要明确这类元件的安装边界，它的主体是圆柱型壳体，尾部引出两根供电引脚，轴向总长度要包含偏心块的旋转扫掠空间，不能在偏心块的回转半径范围内布置其他元器件，否则电机运转时会出现干涉打件的问题，很多新手结构工程师做堆叠时只算电机主体的圆柱直径，忽略偏心块突出部分的旋转包络，很容易导致试产时出现马达卡滞、异响的问题。从功能特性上看，这类振动马达的振感强度和电机转速、偏心块的质量偏心距直接相关，选型时要根据整机的重量、壳体材质匹配对应的激振力参数，比如轻薄塑料壳体的设备，不需要太大的偏心质量就能获得清晰的振感，金属壳体的设备则需要适当提升偏心块的质量矩，避免振感过于微弱。设计安装固定结构时，通常采用橡胶缓冲套包裹电机圆柱主体，再卡入壳体的定位筋位内，缓冲套的作用是避免电机的振动直接刚性传递到壳体上产生不必要的高频杂音，同时也能吸收电机运转时的径向窜动，引脚部分要预留足够的走线空间，避免焊接后引线被拉扯导致焊点脱落，引线的弯折半径不能小于线径的三倍，防止反复振动后引线内部铜丝断裂。这类微型振动元件不需要复杂的安装法兰，依靠壳体的过盈配合加缓冲套就能实现可靠固定，在做三维建模时，要准确还原偏心块的最大回转轮廓，把运动包络直接体现在装配模型里，方便结构工程师在堆叠阶段就排查干涉风险，引脚的出线角度、长度也要和实际物料保持一致，避免PCB Layout时出现焊盘位置不匹配的问题。
