91SAM7S64核心板安装适配结构设计

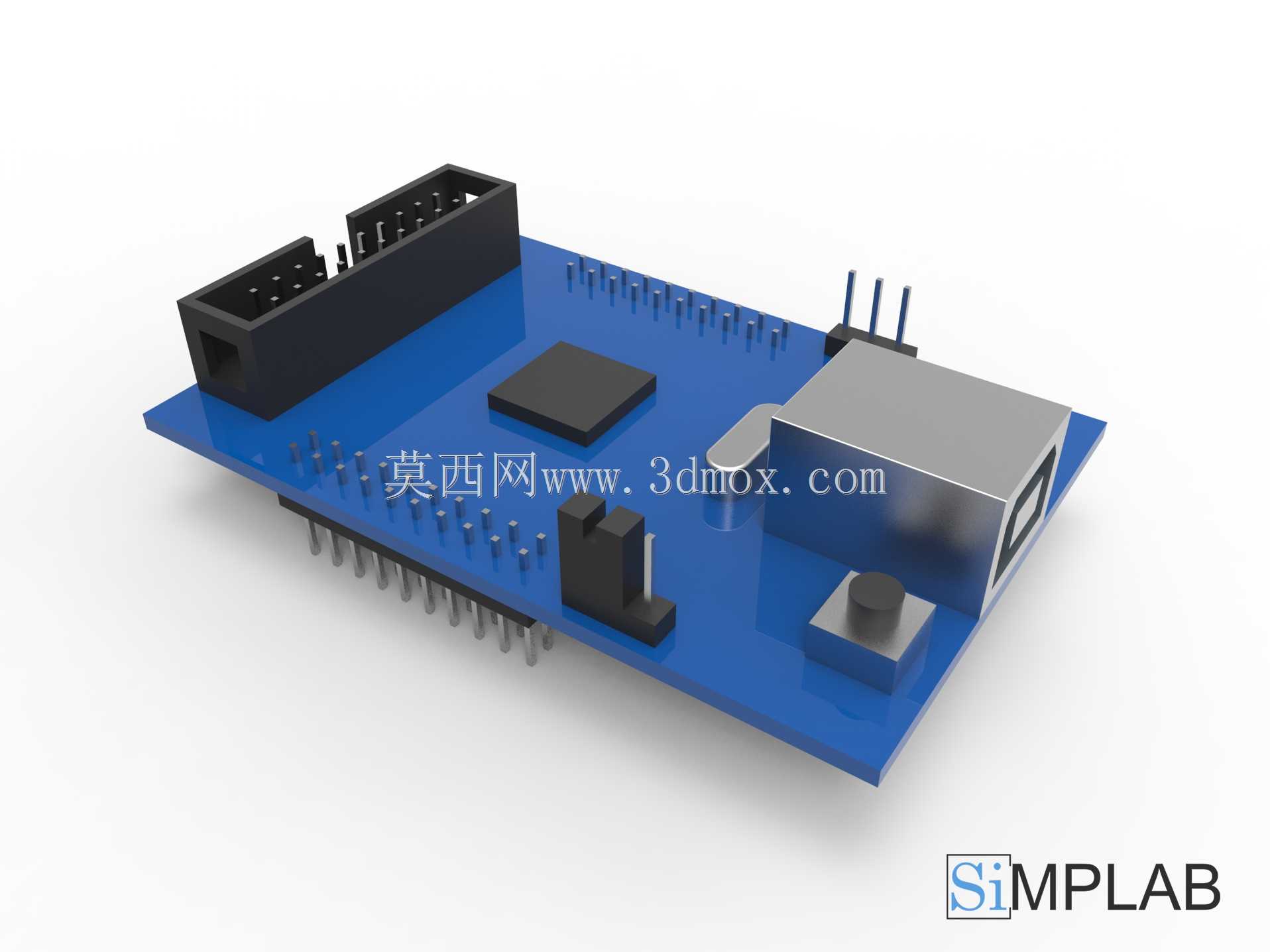

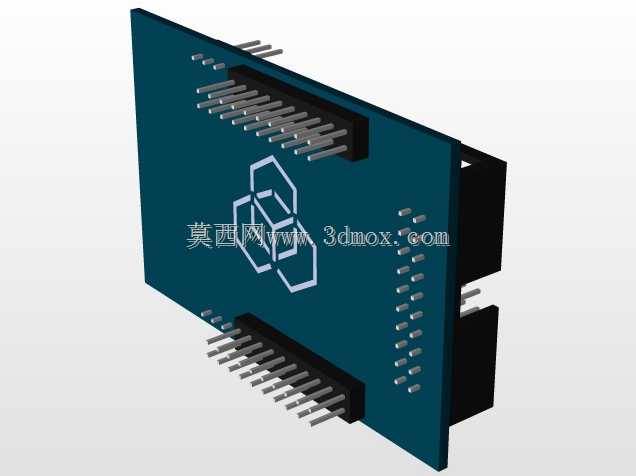

本次呈现的是适配91SAM7S64处理器的核心板安装结构三维设计，在嵌入式硬件开发场景中，这类核心板是小型工控终端、数据采集节点、简易智能传感设备的核心运算载体，设计阶段需要充分考虑板载元件的布局干涉、安装固定的可靠性以及外接接口的对位精度。从结构层面看，板体采用标准矩形PCB布局，板边预留的排针引脚间距严格遵循通用2.54mm接插件标准，能够直接适配市面上多数通用开发板底座、扩展坞的安装位，安装时无需额外定制转接结构，可直接通过排针实现与底板的电气连接与机械固定。板上元件布局做了充分的干涉规避：USB接口布置在板体短边侧，安装后接口端面与板边齐平，外接数据线时不会与周边固定结构产生磕碰；主处理器芯片布置在板体中心区域，周边预留了足够的散热空间，即便在密闭工控壳体内长时间运行，也能通过板体铜箔实现基础散热，不会出现元件过热导致的运行异常；板载的黑色排母接口高度统一，所有接插件的顶面高度差控制在1mm以内，叠板安装时不会出现元件顶触上层板体的问题。设计过程中对安装边界做了严格校核：板体四角预留的安装孔位对应M2规格铜柱，孔位中心距板边距离统一为3mm，既保证安装固定时的结构强度，也不会出现孔位过于靠近板边导致PCB开裂的风险；板上的复位按键、状态指示灯都布置在靠近板边的位置，安装到壳体内部后，按键可直接对应壳体开孔，指示灯的光线也能顺利透出壳体，无需额外加导光结构。在实际设备集成场景中，这类核心板常被嵌入到小型数据采集模块、工业现场的简易控制终端里，结构设计时充分考虑了产线组装的便利性：所有接插件都采用防呆设计，排针缺口位置对应唯一安装方向，组装工人无需反复核对方向即可完成插接，能有效降低产线组装的不良率；板体边缘做了0.2mm的圆角处理，拿取和安装过程中不会出现锐边划伤操作人员、刮伤周边线材绝缘层的问题。从三维建模的细节来看，所有板载元件的外形尺寸都按照实物1:1还原，包括排针的引脚长度、USB接口的金属外壳尺寸、主芯片的封装高度，在做整机结构虚拟装配时，可以直接调用该模型进行干涉检查，提前预判安装过程中可能出现的结构冲突，减少实物打样后的改模次数，缩短硬件开发的迭代周期。
