带红外补光壁挂式闭路监控摄像头结构

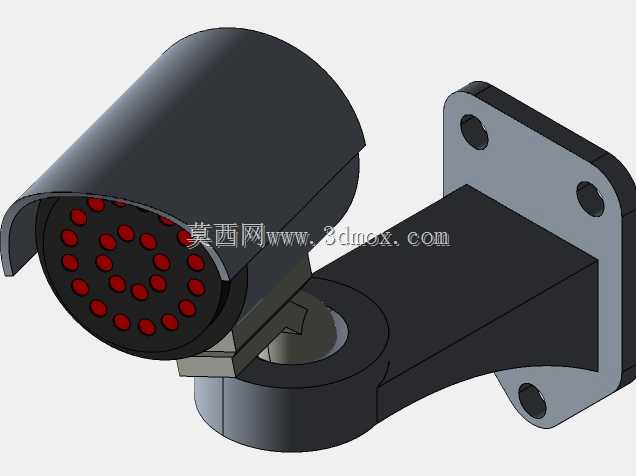

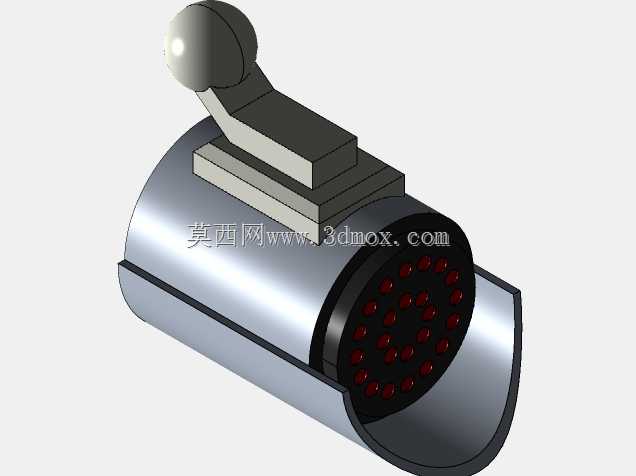

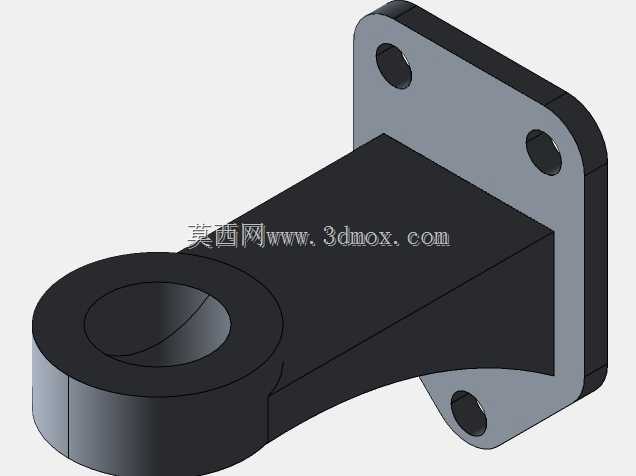

这款壁挂式闭路监控组件的结构设计，核心围绕户外及半户外安防场景的实际部署需求展开，日常可覆盖厂区周界、楼道出入口、园区通道、商铺临街面等常规监控点位，承担固定区域的视频画面采集、夜间低照度环境下的补光拍摄功能，适配多数民用及商用常规安防布控需求。从结构拆分来看，整机分为镜头采集端、角度调节铰接结构、壁挂安装底座三个核心部分，镜头端采用圆筒形壳体设计，前端环形排布红外补光灯珠，围绕中心镜头区域做环形阵列布局，能在无外接补光的暗光环境下，为镜头提供均匀的近红外补光覆盖，避免补光区域出现中心过曝、边缘照度不足的问题，壳体上沿做了小幅延伸的遮雨檐结构，可减少雨水直接淋溅到镜头表面，也能降低正午阳光直射镜头产生的光晕干扰。中间的铰接调节结构是设计的核心细节，采用单轴阻尼铰接设计，安装完成后可手动调整镜头的俯仰角度，调整区间覆盖水平向下0到90度范围，能根据实际监控点位的高度灵活调整拍摄视角，铰接位置做了限位结构，避免调整角度过大扯断内部走线，同时铰接处的配合间隙做了公差优化，既保证调整时的阻尼手感，不会因长期户外风吹震动出现视角偏移，也能减少灰尘、雨水渗入铰接缝隙造成的卡滞问题。尾部的壁挂安装底座采用L型折弯结构，底座板上预留三个安装孔位，呈三角分布，相比双孔固定结构抗扭转性能更强，能适配混凝土墙面、金属立柱、设备柜体侧壁等多种安装基面，安装时可先将底座通过膨胀螺栓或自攻螺丝固定在基面上，再将镜头主体与支架对接，降低高空作业时的安装难度。整体外形尺寸控制紧凑，镜头筒直径适配常规12mm以下焦距的监控镜头模组，支架伸出长度不会过多占用墙面外空间，避免人员通行时发生磕碰，所有外露结构件的棱角都做了小圆角过渡，没有尖锐凸起，安装在公共区域也不会造成剐蹭隐患。结构设计时充分考虑了装配便利性，壳体采用前后扣合结构，内部预留了电路板、接线端子的安装空间，走线从支架内部空腔穿行，不会外露走线，既提升外观整洁度，也能保护线缆不被外力破坏、延缓线缆老化速度。
