Jx DC5821LV伺服电机结构设计

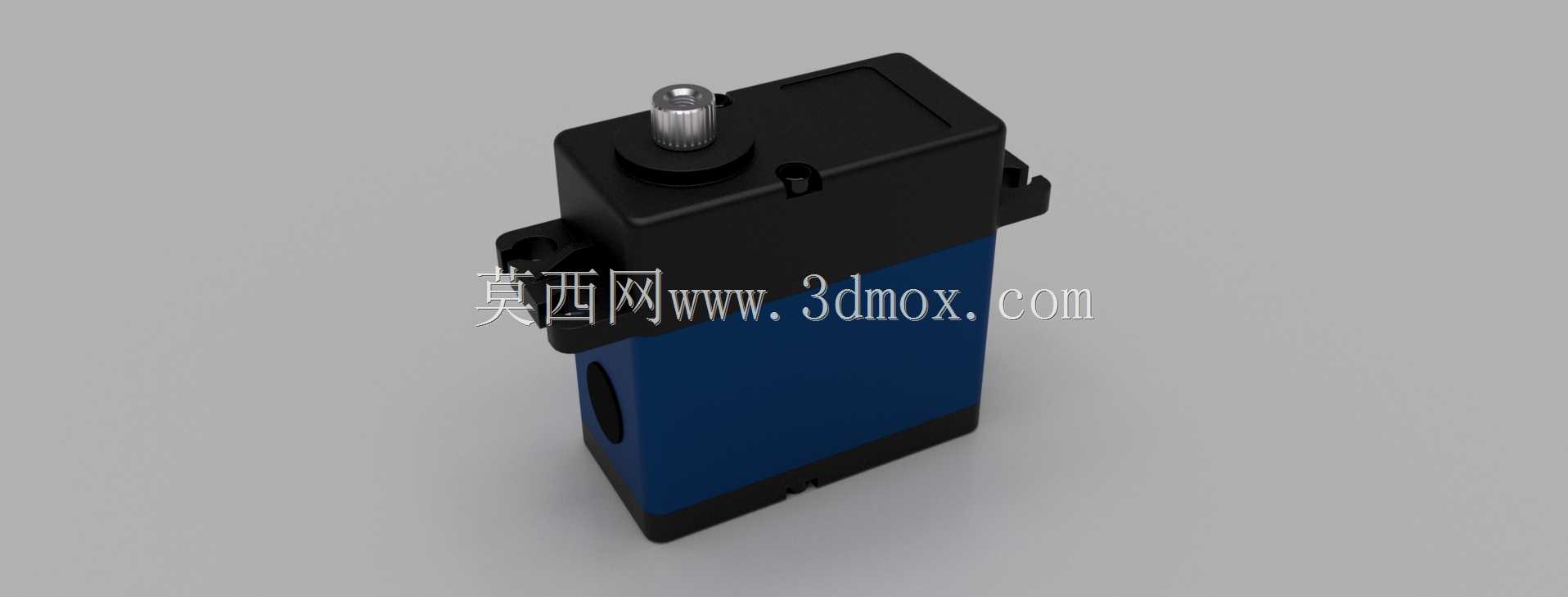

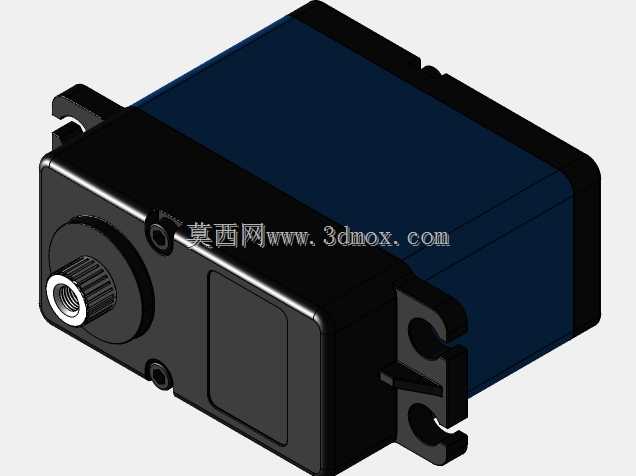

在自动化产线的工位切换、小型机械臂关节驱动、智能仓储分拣机构的位置控制场景中，这类伺服执行部件是实现精准运动闭环的核心载体。不同于普通动力电机仅提供持续旋转输出，该款伺服可根据控制信号实时调整输出轴转角、转速与输出扭矩，适配需要高精度位置锁定、动态响应快的运动场合，比如桌面级自动化设备的送料机构、航模舵面控制、小型检测设备的探头位移驱动等场景都能见到同规格产品的应用。从结构设计来看，整机采用上下分层的壳体布局，上部黑色壳体区域集成控制电路与信号反馈模块，下部蓝色壳体包裹动力输出的核心磁路与绕组结构，输出轴采用金属齿轴设计，轴端预留标准安装位，可直接配套舵盘、摇臂等外接传动件，无需额外做轴连接的转接加工。壳体两侧设置带安装孔的凸耳结构，安装时可通过标准紧固件直接固定在设备安装面，安装孔位的中心距经过标准化设计，可兼容同系列伺服的通用安装支架，降低设备改型时的结构适配成本。输出轴的伸出长度经过精准核算，既保证外接连接件的装配空间足够，又不会因为轴伸过长导致运行时的径向跳动超差，影响位置控制精度。壳体表面做了哑光防滑处理，既可以提升装配时的握持摩擦力，也能在设备长期运行中减少表面划痕的产生，侧面预留的走线槽位可方便控制线缆的规整排布，避免设备运行中线缆与运动部件产生干涉。在功能实现上，该伺服内置位置反馈元件，可实时将输出轴的当前位置回传至控制系统，形成闭环控制，相比开环的步进驱动，在负载波动的工况下也能保持稳定的位置精度，不会出现丢步导致的工位偏移问题。整机的外形尺寸控制紧凑，在保证输出扭矩满足小型设备驱动需求的前提下，尽可能压缩了壳体的占用空间，适配安装空间受限的小型自动化设备内部布局。壳体的拼接处采用卡扣加密封胶条的组合结构，既可以提升装配效率，也能阻挡日常使用中的粉尘进入壳体内部，保护内部电路与传动结构不受异物侵入，延长部件的实际使用寿命。输出轴与壳体的衔接处设置耐磨轴套，可承受一定的径向负载，适配带侧向力的传动场景，比如连杆机构的驱动端，不会因为长期受径向力导致轴体偏磨、出现卡滞问题。
