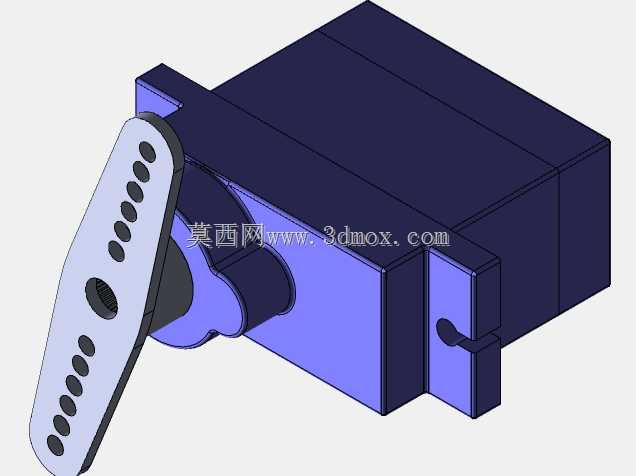

这款微型舵机的结构建模,最初是面向小型桌面机器人、微型航模、小型机械臂关节这类对安装空间、自重有严苛限制的场景做的适配,日常做小型创意装置开发时,很多新手容易忽略舵机安装边界与摆臂运动干涉问题,这个模型在建模阶段就把实际装配会遇到的干涉问题提前做了规避。从功能特性来看,这类9g规格的微型舵机属于位置伺服类执行部件,核心是通过PWM信号控制输出轴的转动角度,常规转动行程在0-180度区间,足够覆盖小型装置的关节摆动、舵面偏转、机构触发这类动作需求,输出扭矩适配轻载场景,不会因为动力冗余带来额外的重量与体积浪费。建模过程中没有做过度简化,首先还原了舵机主体的矩形壳体结构,两侧带安装耳的结构完全按照实物的安装孔位做了定位,安装耳上的定位孔间距、孔径都匹配常用的M2自攻螺丝安装规格,不管是直接固定在ABS塑料支架上,还是搭配3D打印的安装座,都能直接对齐孔位,不需要二次调整孔位坐标。输出轴部分搭配的是多孔位一字摆臂,摆臂上的不同孔径、不同距离轴中心的安装孔,是为了适配不同的连杆传动需求,建模时特意保留了摆臂的厚度、孔位倒角细节,在做运动仿真时,可以直接选取不同孔位做连杆铰接点,模拟不同传动比下的摆臂动作行程,提前验证机构运动过程中摆臂会不会和舵机壳体、周边安装结构发生剐蹭。很多人做小型装置结构设计时,习惯直接调用简化的舵机块模型,经常出现摆臂转到极限角度时撞到周边结构、安装耳和固定座干涉、输出轴高度和连杆安装位不匹配的问题,这个模型把壳体上的出线槽位置、输出轴的凸台高度、摆臂的极限转动角度对应的空间包络都做了完整还原,在装配环境下可以直接做静态干涉检查和动态运动仿真,不需要后期反复调整安装位。另外建模时也考虑了不同安装姿态的适配,不管是正装、侧装还是倒装,模型的基准面都做了对应设置,可以直接配合安装座的基准面做配合约束,不需要额外拆分零件调整坐标系,对于做小型机器人关节布局、航模舵面安装结构设计的从业者来说,能直接导入装配环境做布局验证,省去自己测绘建模的时间,也能避免因为测绘尺寸误差导致的后期装配问题。
- 上一篇:25齿模数2标准直齿圆柱传动件
- 下一篇:42系列两相混合式步进电机结构设计
- 全部评论(0)
- 模板大小 1.06 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS
- 软件分类 伺服电机
