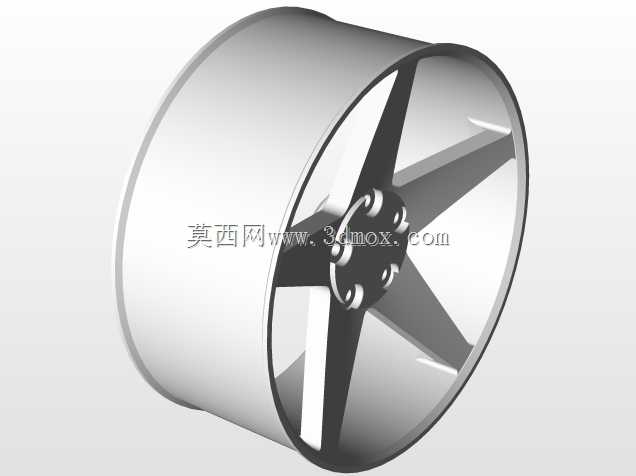

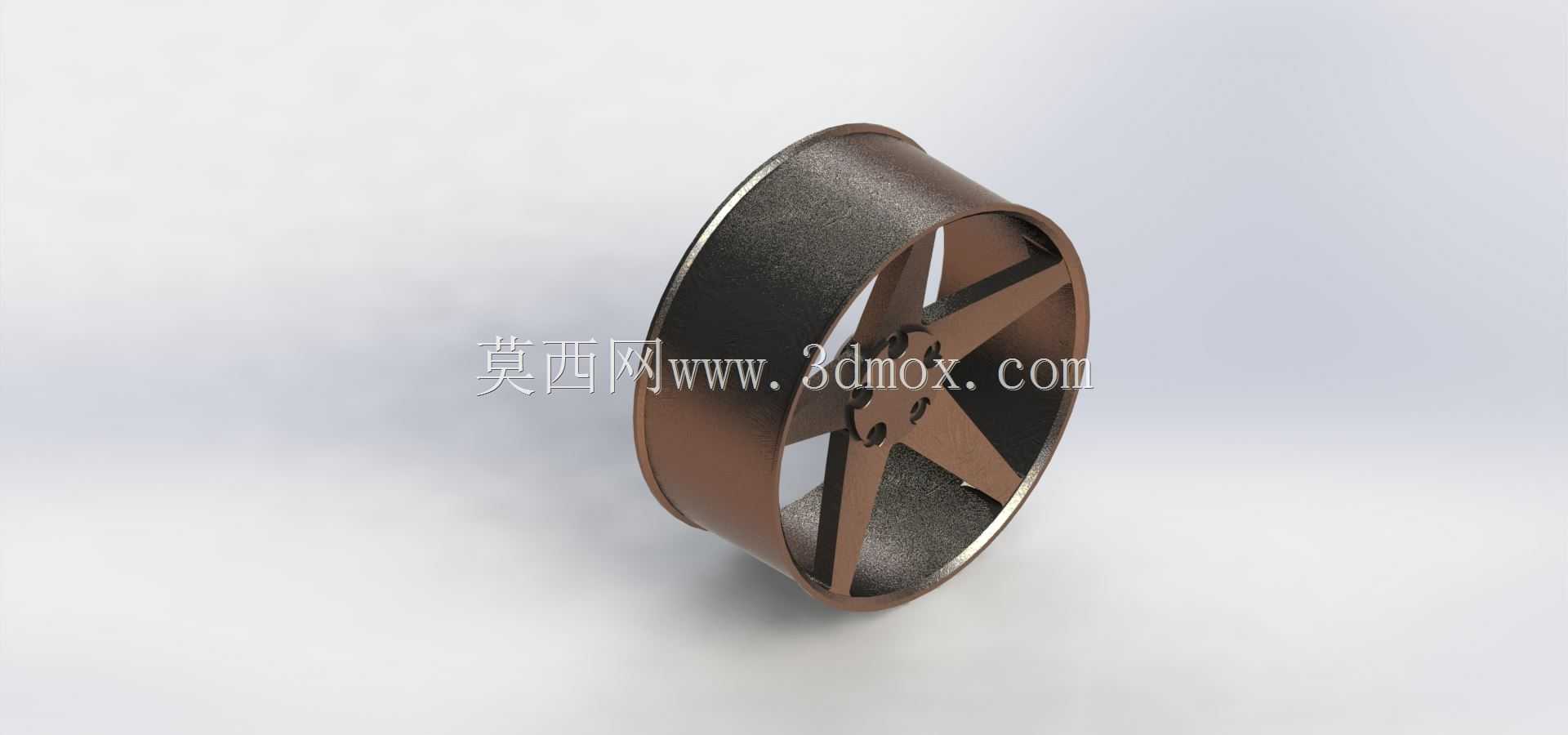

五辐星形铝合金汽车轮毂结构设计

这款轮毂采用五辐星形对称布局设计，核心面向乘用车辆行走系统配套使用，日常适配城市家用轿车、入门运动车型的换装与原厂配套场景，在常规铺装路面行驶工况下可兼顾承载需求与外观视觉效果。设计阶段首先明确轮辋部分的安装边界，轮辋的胎圈座直径、宽度严格匹配对应规格的真空子午线轮胎，轮缘处做了加厚圆弧过渡，避免车辆经过颠簸路面、路肩冲击时出现轮辋变形导致的轮胎漏气问题，同时轮辋内侧预留了气门嘴安装孔位，位置避开辐条遮挡区域，方便后期充气、胎压检测模块的安装调试。中心安装面采用多螺栓孔均布设计，螺栓孔的节圆直径、中心定位孔尺寸严格对应主流乘用车型的轮毂安装轴头参数，安装面背面设计有平整的贴合面，保证轮毂安装后与轴头法兰完全贴合，避免高速行驶时出现轮毂抖动的问题，中心孔周边做了下沉式设计，可容纳轴头突出部分，无需额外加装变径圈即可完成适配。五根辐条采用等宽变厚度的结构设计，从中心安装座向轮辋方向平滑延伸过渡，辐条背面做了掏空减重处理，在保证辐条抗弯、抗扭强度满足整车满载承载、紧急制动工况受力要求的前提下，尽可能降低轮毂自身重量，减少车辆非簧载质量，提升悬挂系统的响应速度与行驶平顺性。辐条表面采用大平面过渡设计，没有突兀的棱角结构，既降低了行驶过程中的风阻，也方便后期的表面处理与清洁维护。轮毂整体的偏距参数经过反复校核，保证安装后轮胎不会超出车身翼子板边界，同时不会与内侧的刹车卡钳、悬挂摆臂发生运动干涉，预留的卡钳间隙可适配常规尺寸的浮动刹车盘与多活塞卡钳，满足用户轻度改装升级的需求。在受力仿真验证阶段，针对径向冲击、弯曲疲劳、扭转疲劳三类常见轮毂失效工况做了结构优化，辐条与轮辋的连接位置做了圆角过渡处理，减少应力集中问题，避免长期交变载荷作用下出现结构开裂的情况。轮辋的通风间隙均匀分布在五根辐条之间，车辆行驶时气流可顺着辐条间隙穿过轮毂，带走刹车系统工作产生的热量，避免长时间制动后刹车盘温度过高导致制动性能衰减，提升连续制动工况下的行驶安全性。
