经典金属高频哨子结构设计方案

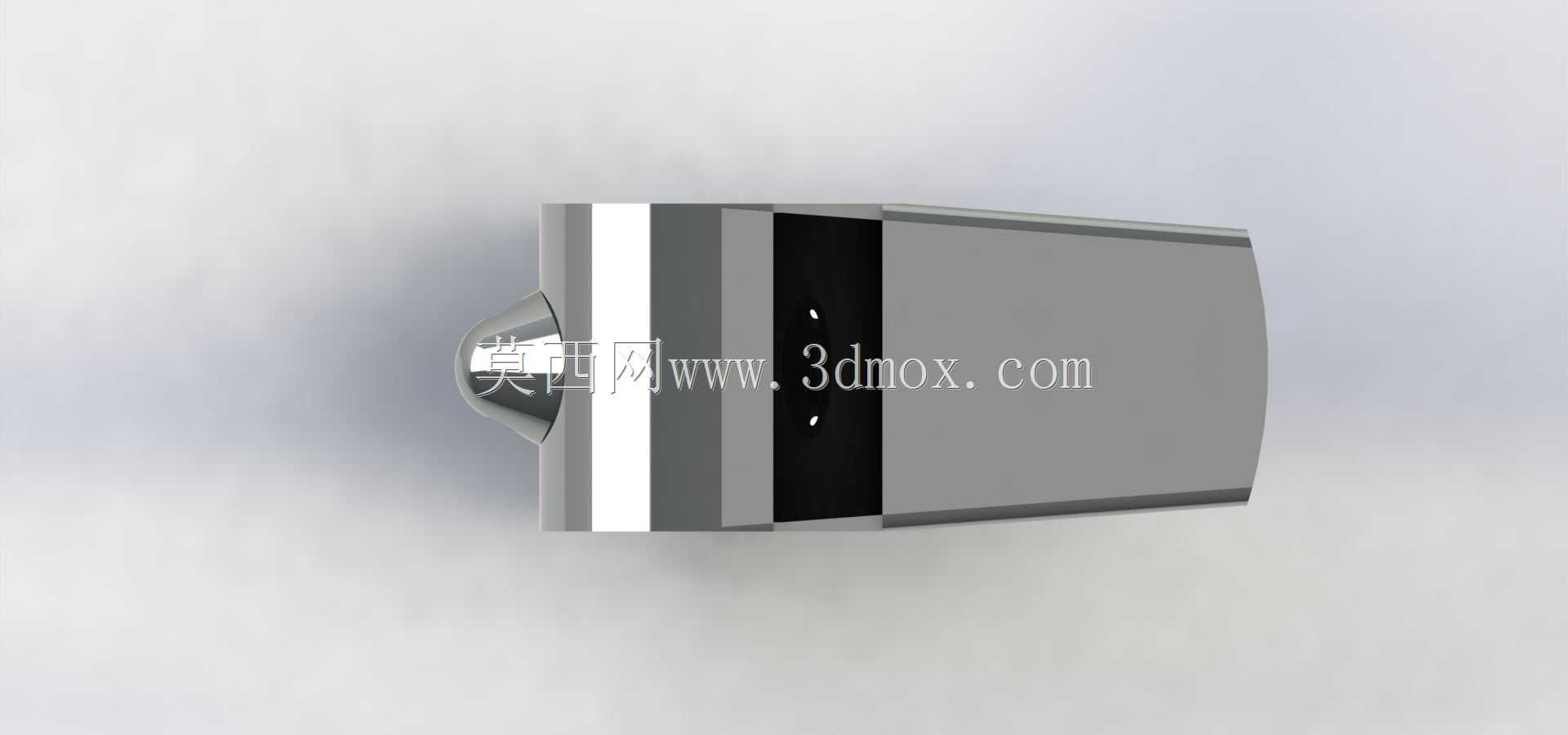

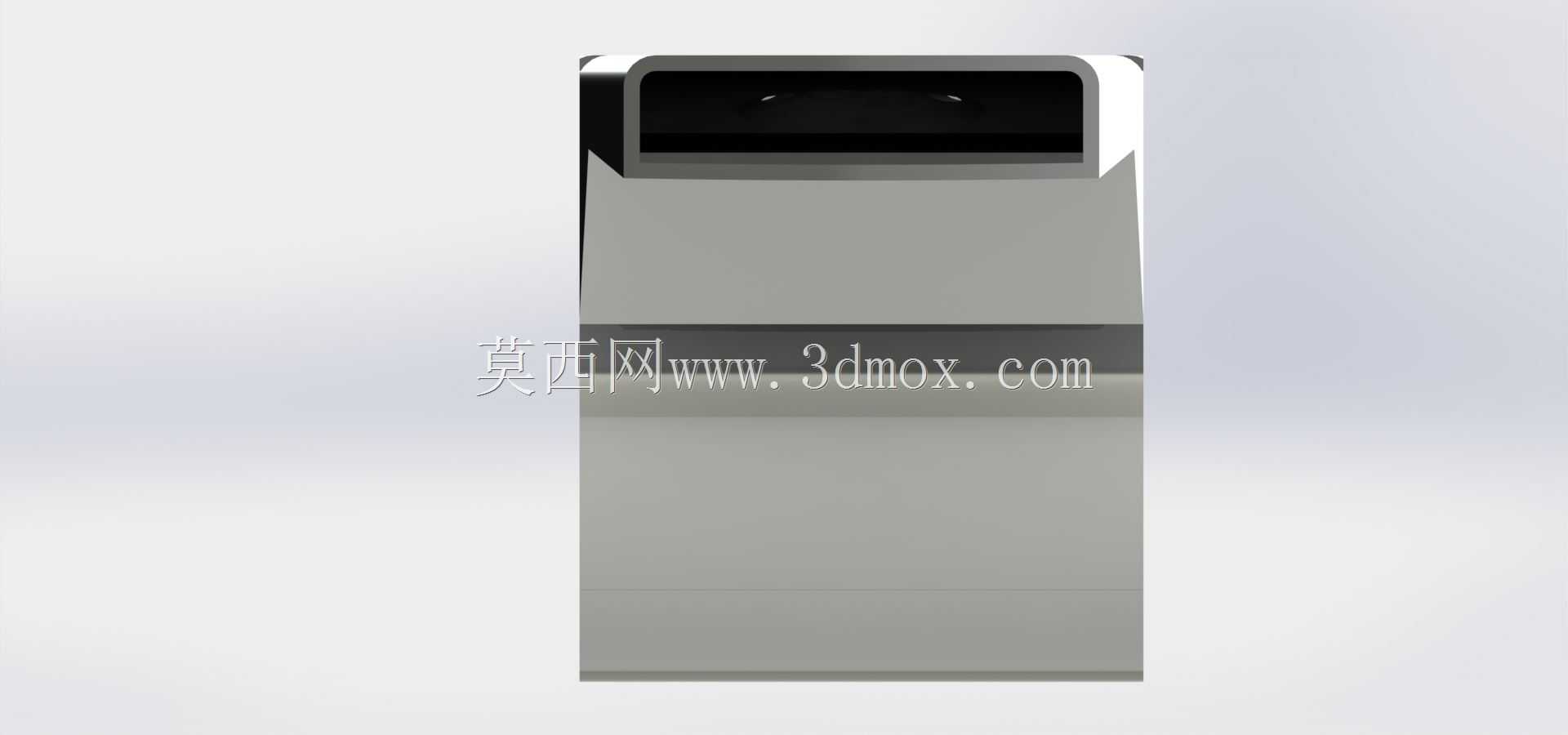

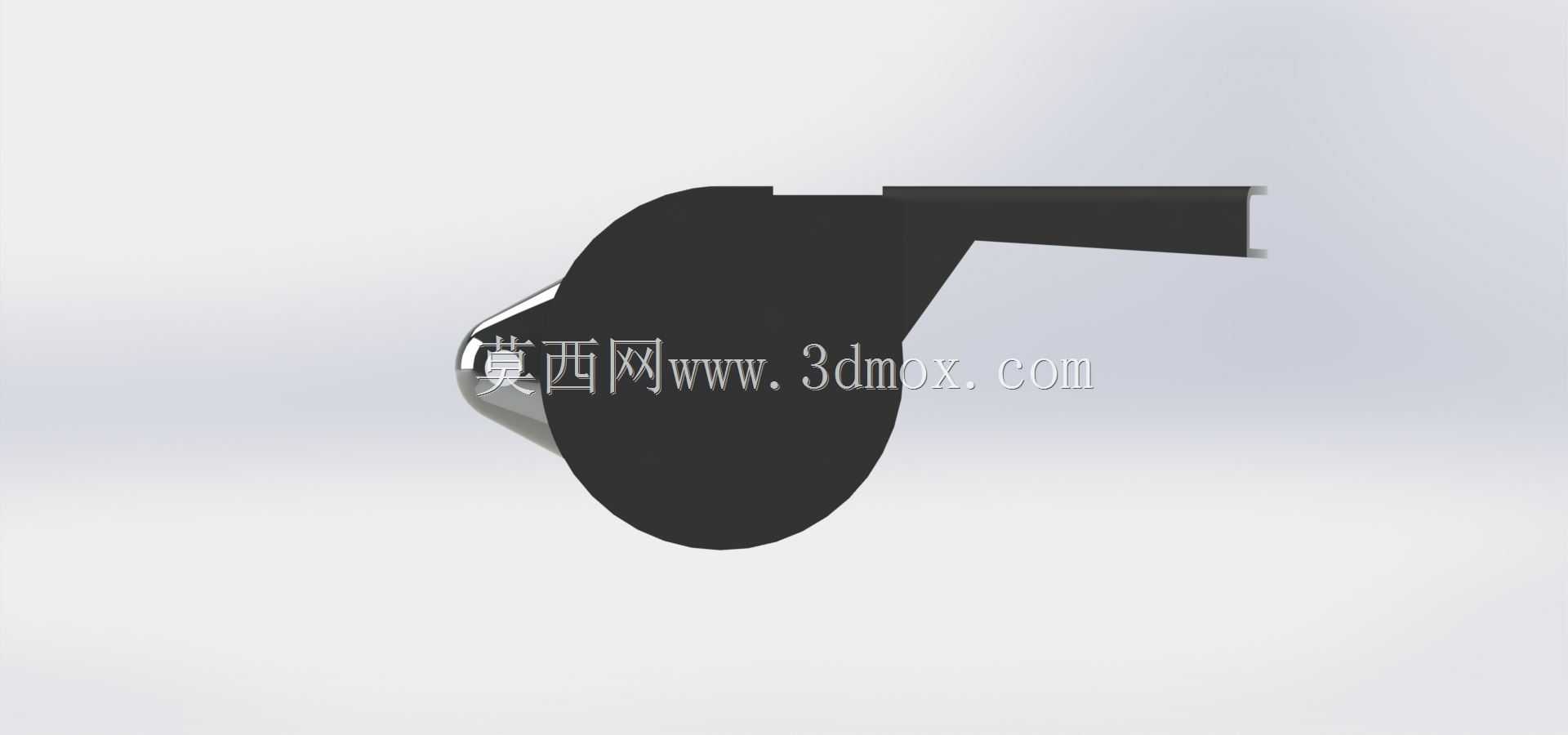

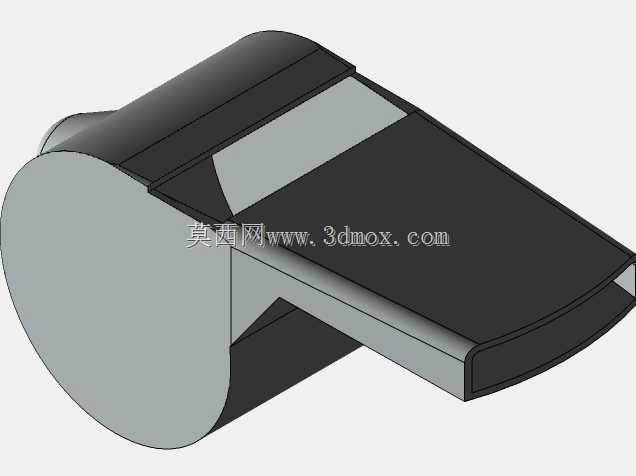

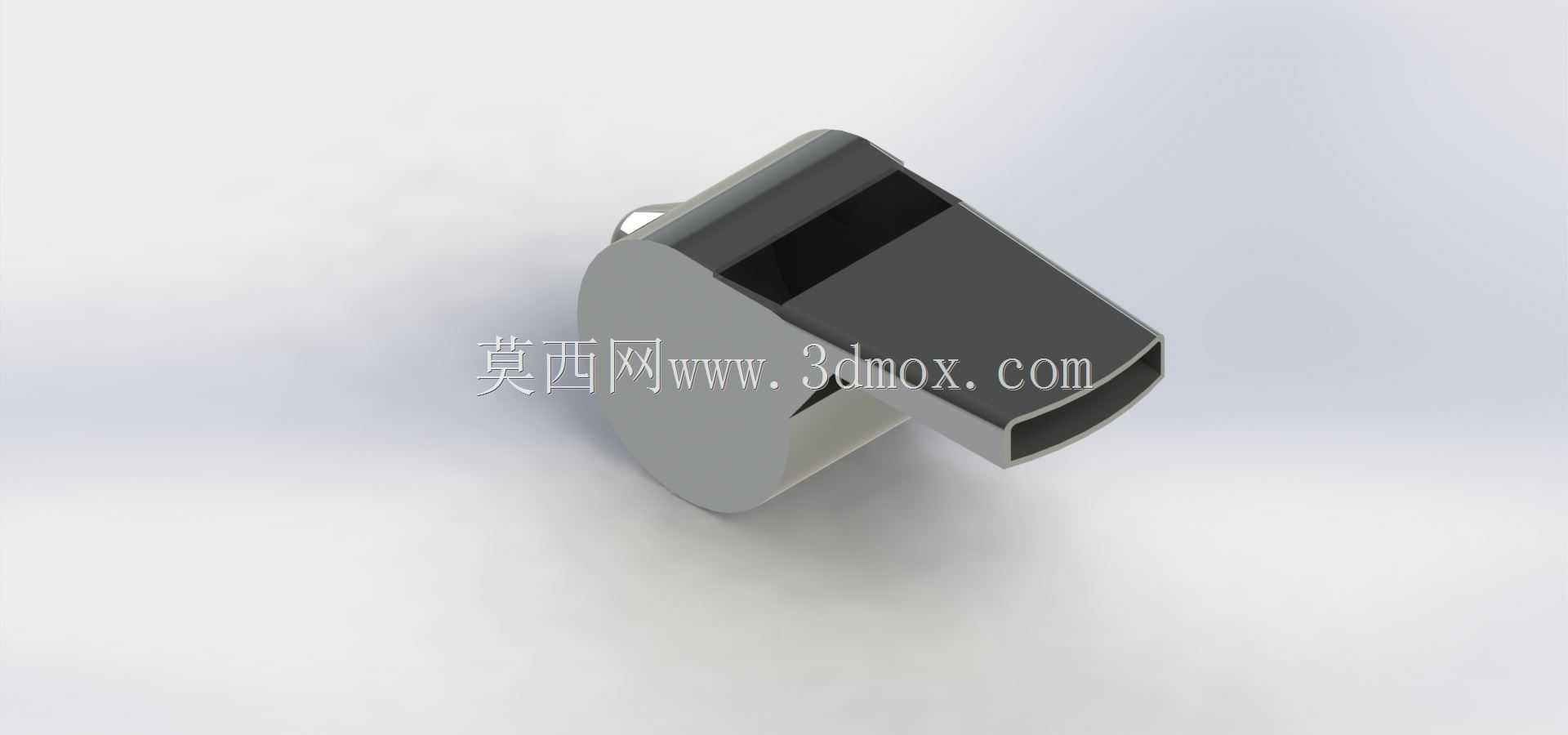

　　日常生产作业、户外作业场景里，高频哨是成本极低但可靠性极强的声光类信号补充器具，在高噪车间、野外勘探、应急处置等场景下，金属结构的哨子远比塑料材质的耐用性更强，不会因为低温、磕碰、挤压出现壳体开裂的问题，也不会因为长期接触汗液、潮湿空气出现材质老化脆变的情况。这款哨子的整体结构采用一体化的腔体设计，主体腔体为圆柱形回转结构，吹嘴部分做了贴合唇部的斜切收窄处理，没有尖锐的棱角，长时间含持也不会造成唇部磨损，腔体内部的共鸣腔做了圆弧过渡处理，没有直角死角，气流进入腔体后不会产生多余的紊流，能够保证发声频率稳定在1200Hz左右，这个频段的声音在空气里传播时衍射能力强，即使隔着障碍物、在嘈杂的工业环境里也能传递足够远的距离，

　　不会被设备运行的低频噪音完全覆盖。从结构设计的角度看，这款哨子没有多余的可拆卸零件，除了内置的软木共鸣球之外，整个壳体可以通过金属冲压或者一体铣削加工成型，后期装配工序极少，只需要将共鸣球放入腔体后封合端部的定位结构即可，生产过程的良率控制难度很低，不需要复杂的工装夹具就能完成批量生产。外形尺寸上，整体长度控制在45mm左右，腔体最大直径22mm，吹嘴部分的宽度收窄到12mm，整体重量可以控制在15g以内，不管是挂在工牌挂绳上、放在工作服口袋里还是固定在安全帽的挂点上，都不会产生明显的坠重感，也不会因为突出的结构勾挂到设备管线、工作服面料。安装边界方面，哨子端部预留了直径3mm的挂孔，可以适配常规的钥匙圈、尼龙挂绳、金属快挂扣，

　　不需要额外设计转接结构，挂孔位置做了局部加厚处理，即使受到10kg以上的拉力也不会出现断裂脱落的情况，适合在工业巡检、户外作业、应急演练等场景下长期随身携带使用。结构设计过程中，特意将吹嘴的进气角度做了15度的倾斜处理，吹气时气流不需要刻意调整角度就能顺畅进入共鸣腔，即使在佩戴呼吸防护面罩的情况下，也能通过面罩的呼气阀附近位置顺利吹响，不需要摘下面罩操作，符合应急场景下的快速使用需求。腔体壁厚控制在1.2mm，既保证了整体结构的抗挤压能力，即使被重物压到也不会出现腔体变形导致共鸣失效的问题，同时也不会因为壁厚过大增加不必要的重量，表面做哑光磨砂处理，不会因为反光影响作业视线，也不容易残留指纹、污渍，

　　日常使用过程中只需要简单擦拭就能保持表面清洁。内置的共鸣球采用低密度软木材质，重量轻、响应速度快，轻微的气流就能带动球在腔体内跳动，快速打破气流的稳定状态产生高频振动发声，不需要使用者用很大的力气吹气就能发出足够响度的声音，长时间使用也不会造成缺氧、头晕的问题，适合需要持续发出信号的作业场景。和常见的塑料哨相比，金属材质的哨子温度适应范围更广，在零下40度的低温环境到零上80度的高温环境下都能正常使用，不会因为温度变化出现材质变形、开裂的问题，也不会和常见的工业化学品产生反应，即使接触到机油、弱酸弱碱的液体，擦拭干净之后就能正常使用，不会出现材质被腐蚀的情况。整体结构没有复杂的曲面，建模过程中可以通过旋转、拉伸、切除等基础特征完成，不需要复杂的曲面放样，参数调整时只需要修改腔体直径、吹嘴角度、进气口宽度几个关键参数就能调整发声的频率和响度，方便根据不同的使用场景做定制化调整，比如需要更高频率的信号时，可以适当缩小腔体直径，加大吹嘴的倾斜角度；需要更大响度的信号时，可以适当加大进气口的宽度，增加共鸣腔的容积。
