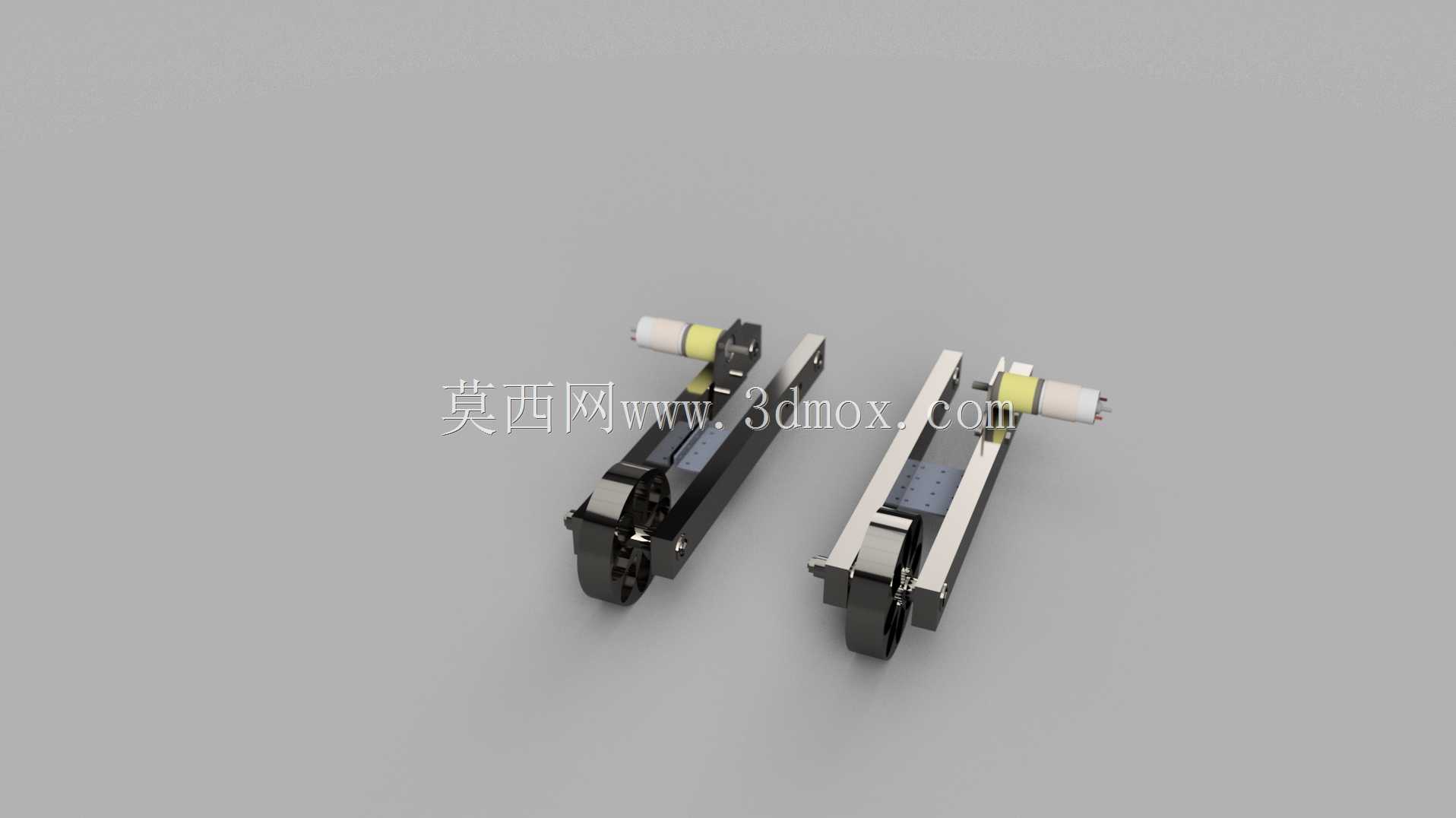

FRC竞赛用砂辊入料输送组件结构

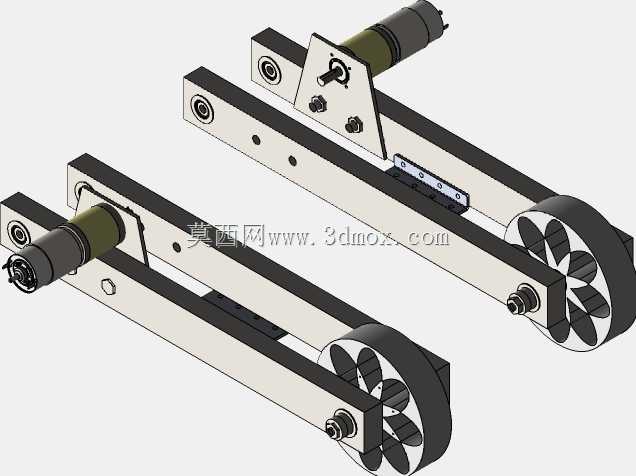

这套砂辊入料组件主要面向青少年机器人竞赛的对抗场景设计，核心作用是在赛事规定的动作周期内完成赛事物料的拾取、导向与输送入舱动作，整套机构采用对称双组布局，可适配赛事中不同投放位置的物料拾取需求，避免单组机构在对抗中出现卡料、拾取失效后整机丧失得分能力的问题。从结构设计逻辑来看，整套组件以砂辊作为核心拾取执行件，砂辊表面做了防滑纹理处理，接触物料时可通过滚动摩擦带动物料进入导向通道，不会出现刚性夹取容易造成的物料弹飞、表面损伤问题，适配赛事中常见的泡棉、塑料轻质赛事物料。导向通道采用双侧钣金折弯成型的窄边结构，通道宽度仅比目标物料大2mm，既可以保证物料输送过程中不会出现偏斜卡滞，也能最大限度压缩机构横向占用空间，给整机的行走驱动、对抗防护结构留出足够的安装余量。组件的驱动端采用微型直流电机直连砂辊的传动方案，省去了额外的齿轮减速组传动间隙，电机输出轴与砂辊之间通过顶丝锁紧固定，安装时无需复杂的同轴度调校，竞赛现场出现故障时可快速拆装修复。安装边界方面，单组组件的纵向长度控制在180mm以内，横向宽度35mm，安装基面预留了4个M3规格的螺纹安装孔，孔位间距适配竞赛机器人常用的20mm间距铝型材安装基准，可直接固定在机器人前端的安装架上，无需额外加工转接板。组件尾部设置了物料到位触发的安装位，可配套微型光电传感器实现物料入舱的信号反馈，给整机的动作逻辑提供触发信号，避免电机持续空转造成的电量损耗与砂辊磨损。实际应用中，这套入料组件的拾取角度可通过安装架的腰型孔在15度到30度之间调整，适配不同高度的物料拾取需求，当机器人行进到物料堆放区域时，砂辊接触物料后即可自动将物料卷入导向通道，无需额外的升降、夹取动作，大幅缩短单颗物料的拾取周期，在赛事的限时对抗环节中可有效提升得分效率。结构材质选择上，与物料接触的导向面采用光滑的PC板材拼接，降低物料输送过程中的摩擦阻力，砂辊采用轻质尼龙材质加工，整体重量控制在单组120g以内，不会给机器人前端造成过大的重量负载，避免影响整机的行走重心稳定性。
