FRC赛事竞技机器人机械结构设计

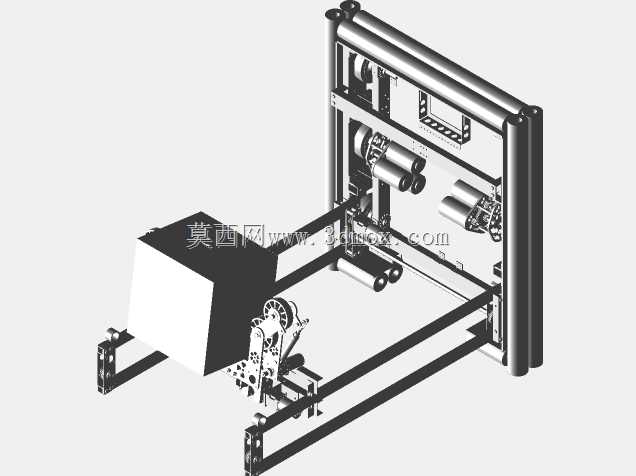

这套机械结构针对青少年机器人竞技赛事的对抗场景开发，整体采用铝型材搭建主承载框架，兼顾轻量化与抗冲击性能，能够承受赛事过程中频繁的碰撞、快速启停带来的交变载荷，框架的安装边界预留了充足的功能拓展空间，可根据不同赛季的任务要求快速更换末端执行组件。从结构布局来看，设备的下层设置了物料拾取与输送机构，采用带传动结合辊轴夹持的结构，能够稳定拾取规则尺寸的方块状赛事道具，拾取机构的俯仰角度通过连杆结构调节，可适配不同高度的物料投放位置；中层框架预留了电控元件的安装位，布线槽沿型材内侧布置，避免运动过程中线路剐蹭或被对抗方设备勾挂；上层设置的多组气动执行元件，可完成道具的举升、推送动作，执行端的行程经过反复校核，能够精准匹配赛事道具的投放高度与距离要求。设计过程中优先考虑了赛事场景下的维护便捷性，所有传动组件均采用快拆式固定结构，无需复杂工具即可完成轮组、传动带的更换，适配赛事现场短时间内的故障排查与零件替换需求；行走轮组采用麦克纳姆轮布局，可实现全向移动，轮组的悬挂结构设置了缓冲阻尼，能够在不平整的赛事场地上保持稳定的抓地力，避免快速移动过程中出现打滑或侧翻。框架的整体重心经过配平计算，主要配重元件集中在设备下层区域，即使在高速转向、举升重物的工况下也能保持足够的稳定性，不会出现重心偏移导致的倾覆问题；各运动轴的限位结构采用硬限位结合软限位的双重设计，硬限位采用聚氨酯缓冲块，可吸收运动到极限位置时的冲击载荷，避免刚性碰撞导致的结构件变形。整套结构的连接点均经过应力校核，在型材拼接位置加装了角码加强件，对抗冲击的薄弱位置采用钢板补强，能够承受赛事中常见的正面碰撞、侧面挤压载荷，同时整体重量控制在赛事规则要求的范围内，不会出现超重影响参赛资格的问题。
