办公用校正胶纸机内部传动结构设计

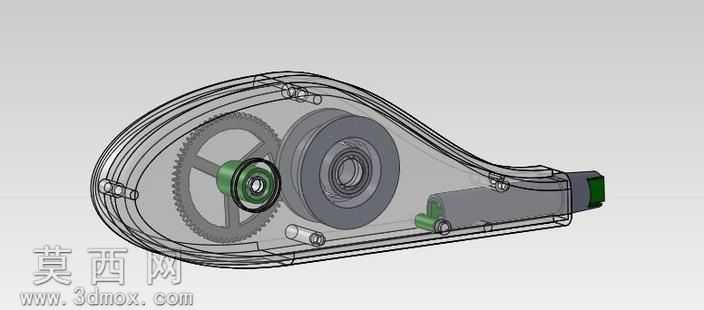

本作品为办公场景使用的校正胶纸机三维建模设计，整体建模过程围绕实物逆向还原与结构优化展开，首先通过对实物外观的尺寸测绘确定整体轮廓参数，采用曲面建模方式构建流畅的流线型塑料外壳，外壳部分做了薄壁抽壳处理，预留出内部传动组件的安装空间与出胶纸的导向槽位，同时在外壳对应位置设计了卡扣与定位柱结构，方便后期装配时的快速扣合与螺丝固定。内部传动系统是本次建模的核心部分，首先搭建动力输入的棘轮棘爪结构，通过小棘轮的单向齿形设计实现胶纸只能单向送出的功能，避免胶纸回卷造成的使用卡顿，棘轮与主动齿轮做同轴固定设计，保证动力传递的同轴度；中间传动采用大直径从动齿轮与主动齿轮啮合，通过合理的传动比设计降低输出转速，让胶纸送出的速度更符合手动按压的操作节奏，齿轮的齿形按照标准渐开线圆柱齿轮参数绘制，齿根与齿顶做了合理的圆角过渡，避免应力集中。齿轮组旁设计了胶纸卷安装辊，辊轴做了台阶轴设计，两端通过轴承结构与外壳内壁的安装位配合，保证胶纸卷转动顺畅无卡滞，同时在胶纸送出路径上设计了导向小轴与裁切刀的安装位，裁切刀采用隐藏式设计，仅在出胶口位置露出刀刃，兼顾使用安全性与裁切便利性。渲染阶段对外壳采用半透明磨砂塑料材质，可直观展示内部的传动结构布局，齿轮部分采用不同颜色的工程塑料材质区分，金属轴类零件采用哑光金属材质还原真实质感，整体装配过程中对所有运动部件做了干涉检查，确保齿轮啮合间隙合理、棘轮棘爪配合到位、胶纸卷转动时不会与外壳或其他部件发生碰撞，整体结构紧凑，在有限的外壳空间内合理排布了所有功能组件，既保证了外观的简洁美观，又实现了胶纸单向送出、顺畅裁切的核心功能，建模过程中对每个零件的装配公差做了合理预留，符合注塑零件的生产装配要求。
